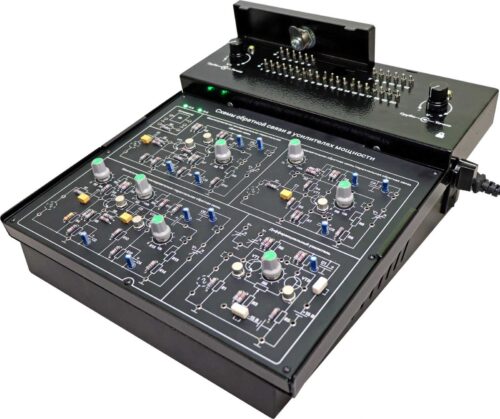

Учебная печатная плата «Схемы обратной связи в усилителях мощности»

Учебная печатная плата «Схемы обратной связи в усилителях мощности»
Базовая станция «ЭРГОН»
Модель: ЭРГОН-УПП-СОСвУМ

Цена: 25000

Новинка!
Учебная печатная плата «Схемы обратной связи в усилителях мощности»

Описание товара

Плата поставляется в собранном виде: все компоненты смонтированы на основании платы. Плата имеет 132 позолоченных контакта для подключения к базовому блоку.

Цепи, расположенные на плате: последовательная обратная связь/параллельная обратная связь, многоступенчатая последовательно-параллельная обратная связь, аттенюатор, многоступенчатая параллельно-последовательная обратная связь и дифференциальный усилитель.

Лабораторные работы

Выполнение лабораторных работ на темы:

  1. Расположение и идентификация компонентов
  2. Работа усилителя с последовательной обратной связью
  3. Влияние обратной связи на усиление переменного тока
  4. Влияние отрицательной последовательной обратной связи на ширину диапазона
  5. Влияние последовательной обратной связи на входной и выходной импеданс
  6. Влияние параллельной обратной связи на усиление переменного тока
  7. Влияние параллельной обратной связи на ширину диапазона
  8. Влияние параллельной обратной связи на входной и выходной импеданс
  9. Усиление тока параллельно-последовательного многоступенчатого усилителя
  10. Выходное усиление параллельно-последовательного многоступенчатого усилителя
  11. Усиление напряжения параллельно-последовательного многоступенчатого усилителя
  12. Выходной импеданс параллельно-последовательного многоступенчатого усилителя
  13. Работа дифференциального усилителя
  14. Характеристики усиления несимметричного и дифференциального усилителя
  15. Коэффициент усиления синфазного сигнала и коэффициент подавления
  16. Поиск и устранение неисправностей схем усилителей с обратной связью

Технические характеристики

Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм, не более
длина (по фронту) 300
ширина (ортогонально фронту) 258
высота 20
Материал корпуса Сталь с порошковой покраской
132-контактный разъем
Позолоченные контакты разъема
Максимальное входное напряжение для питания: 15 В
Масса, кг 1,35

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
