Учебный стенд «Система водоснабжения»

Описание товара

Назначение учебного стенда: предназначен для изучения, понимания, отработки навыков работы с системами водоснабжения жилых и бытовых помещений, первичной очистки стоков.

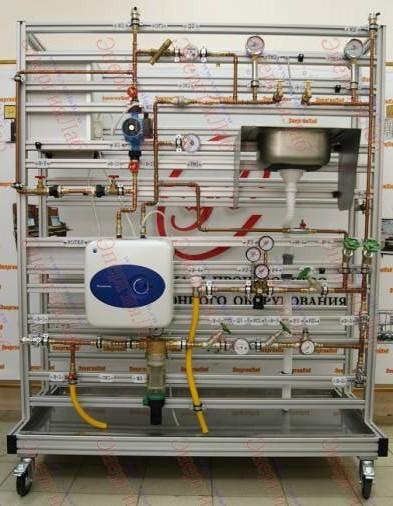

Учебный стенд представляет единый комплекс, соответствующий стандарту DIN1988, смонтированный на передвижной алюминиевой платформе, все элементы которого располагаются с одной стороны для обеспечения зрительной доступности для группы обучающихся.

Преимущества

  • Платформа имеет 4 ролика, диаметром 125 мм, оснащена тормозами.
  • Платформа предназначена для проведения экспериментов и монтажа с обеих сторон.
  • Обе монтажные панели передвигаются на опорной раме и обеспечивают создание трехмерных опытных моделей.
  • Обеспечение подключения к системе водоснабжения и водоотведения, включая водосчётчик, запирающую арматуру и комбинированный проходной вентиль с
    прерывателем обратного потока
  • Один фильтр с обратной промывкой
  • Манометр смонтирован на лицевой панели, таким образом, чтобы обеспечивать обзор группе учащихся.
  • Два воздушных клапана, оснащённых вставными фитингами для обеспечения быстрого соединения-разъединения
  • Системный разделитель, оснащённый 3-мя манометрами. Манометры смонтированы на лицевой панели, таким образом, чтобы обеспечивать обзор группе
    учащихся
  • Ёмкостный водонагреватель, оснащённый предохранительным блоком, объём 10л
  • Два соединительных элемента для подключения водозаборнoй арматуры с хромированными вентилями. Один вентиль оснащён обратным клапаном
  • Два кольца-расходомера из массивной латуни с одним измерительным адаптером для измерения температуры, самогерметизирующимся, одним измерительным
    адаптером для измерения давления, с самоуплотняющейся муфтой, с поперечным расположением адаптеров
  • Раковина из нержавеющей стали, со сливной арматурой, смонтированной на модульной плите
  • Вентили с наклонным и прямым шпинделями
  • Водопроводная система циркуляции горячей воды с защитой от легионелл
  • Система медных труб с возможностью подключения вставных фитингов из А-металла
  • Во всех стыках используются вставные фитинги из А-металла.

Лабораторные работы

  1. Определение и запись названий узлов системы хозяйственно-питьевого водоснабжения
  2. Составление описание функций узлов
  3. Зарисовка системы с DIN-символами и выполнение технического чертежа, масштаб 1:10
  4. Обмер компонентов и разработка спецификации
  5. Возможность присоединения системы домового водоснабжения
  6. Перечисление предписаний для выполнения присоединения по стандарту DIN 1988 с помощью технических нормативных документов
  7. Наличие функционирующей предохранительной арматуры, обеспечивающей возможность имитации аварии
  8. Ознакомление с системой циркуляции горячей воды и возможность запуска системы в эксплуатацию
  9. Заполнение циркуляционной системы водоснабжения водой и удаление из нее воздуха
  10. Проверка электрического подключения циркуляционного насоса, при необходимости, возможность повторного подключения в соответствии с предписаниями специалиста санитарно-технической системы
  11. Измерение потребления электроэнергии циркуляционным насосом
  12. Обсуждение проблемы возбудителей легионеллеза
  13. Обсуждение соотношения давлений в системах хозяйственно-питьевого водоснабжения
  14. Гидравлическое испытание системы (в случае наличия опрессовочного насоса)
  15. Изучение мер защиты от обратного подсоса (отдельные мероприятия и общая защита)
  16. Изучение функции разделителей труб
  17. Изучение меры защиты от чрезмерного шума потока воды
  18. Измерение воздушного и ударного шума (в случае наличия устройства измерения уровня звука)
  19. Техобслуживание фильтров и арматуры
  20. Возможность промывки системы хозяйственно-питьевого водоснабжения (в случае наличия промывочного компрессора).

Комплект поставки

  1. Лабораторный стенд в сборе
  2. Инструкция пользователя для ознакомления с учебным стендом на русском языке
  3. Учебно-методические материалы для подготовки и проведения учебных занятий с экспериментами и заданиями в печатном и электронном виде на русском языке
  4. Документация производителя

Технические характеристики

Ширина х Высота х Глубина: 1580 x 1980 x 780 мм
Вес: 170 кг.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
