Учебно-лабораторный комплекс "Исследование механических свойств материалов"

Учебно-лабораторный комплекс "Исследование механических свойств материалов"
Модель: ЭЛБ-161.027.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Учебный лабораторный комплекс «Исследование механических свойств материалов» лабораторной установки предназначен для проведения цикла лабораторно- практических занятий по изучению методики экспериментального измерения механических свойств материалов, изучаемой в рамках предметов «Сопротивление материалов», «Металлические конструкции» и смежных технических дисциплин.

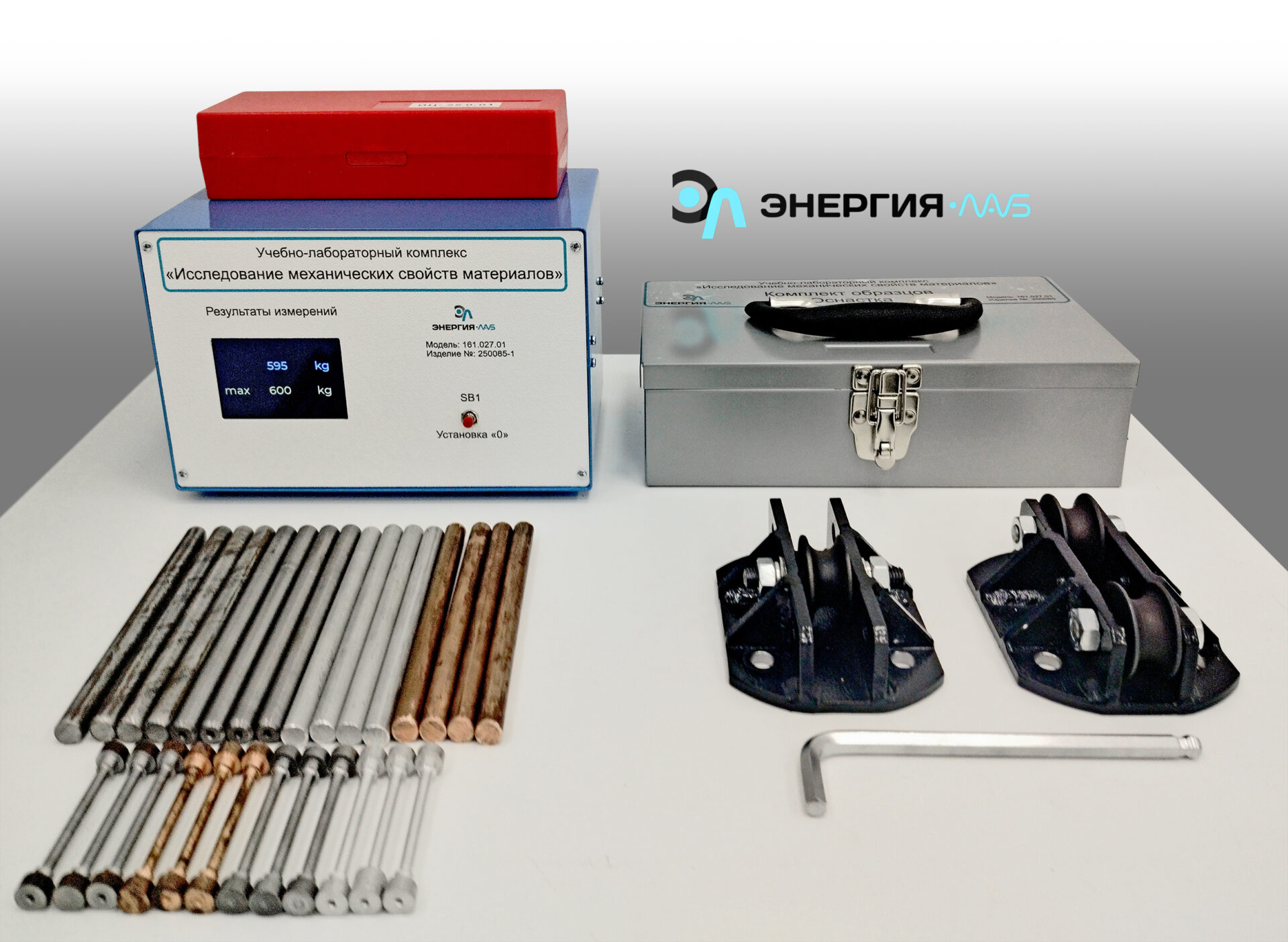

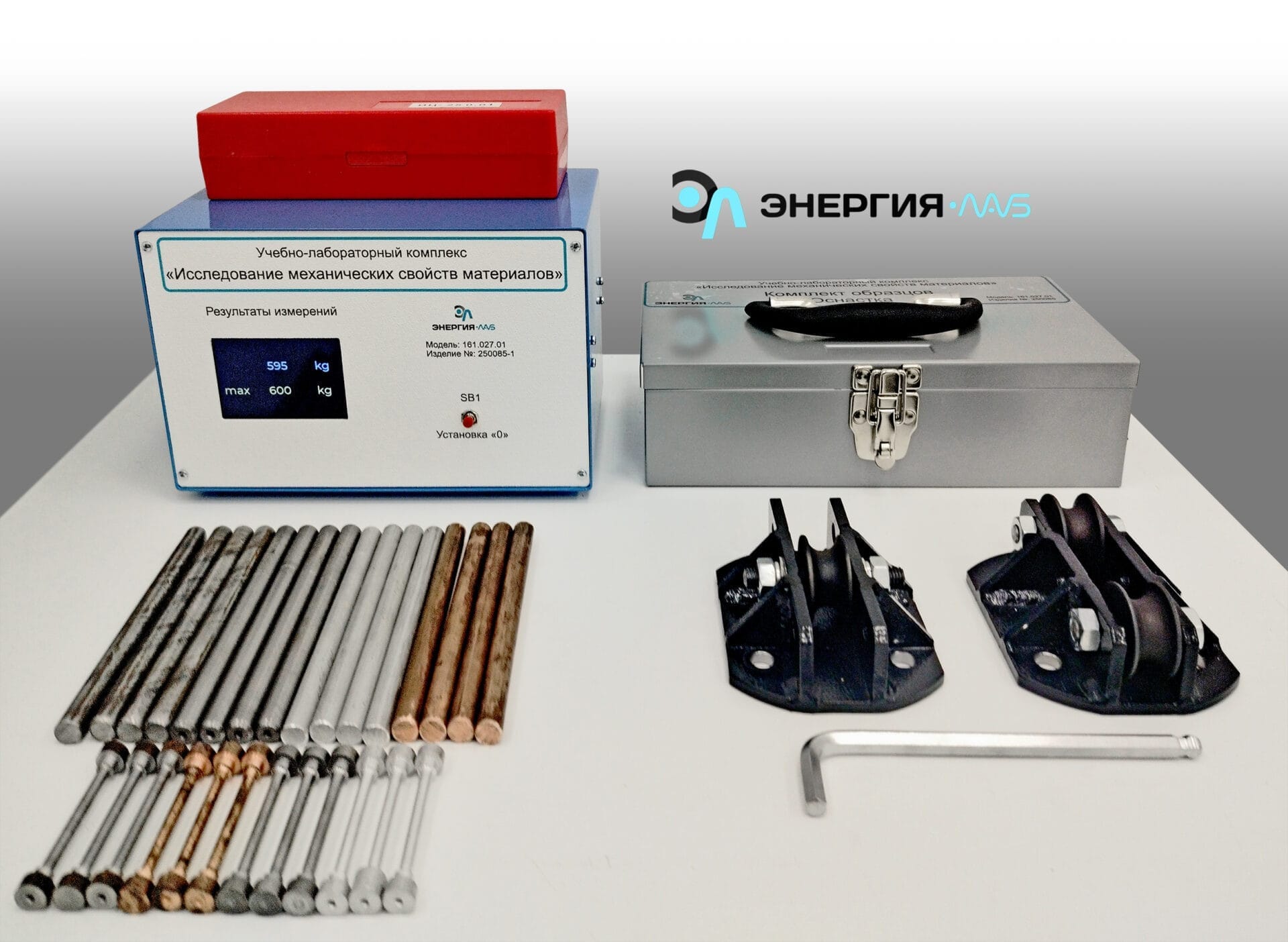

Лабораторная установка позволяет организовать рабочее место для бригады студентов из 2-4 человек. Установка представляет собой лабораторный комплекс, включающий в себя экспериментальную и измерительную часть.

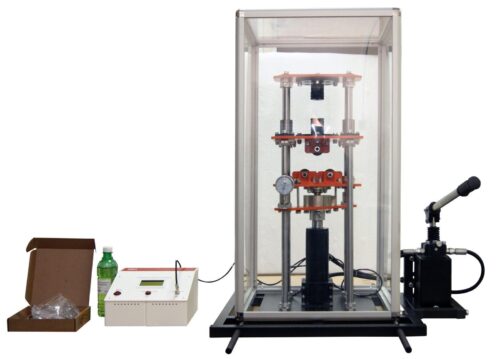

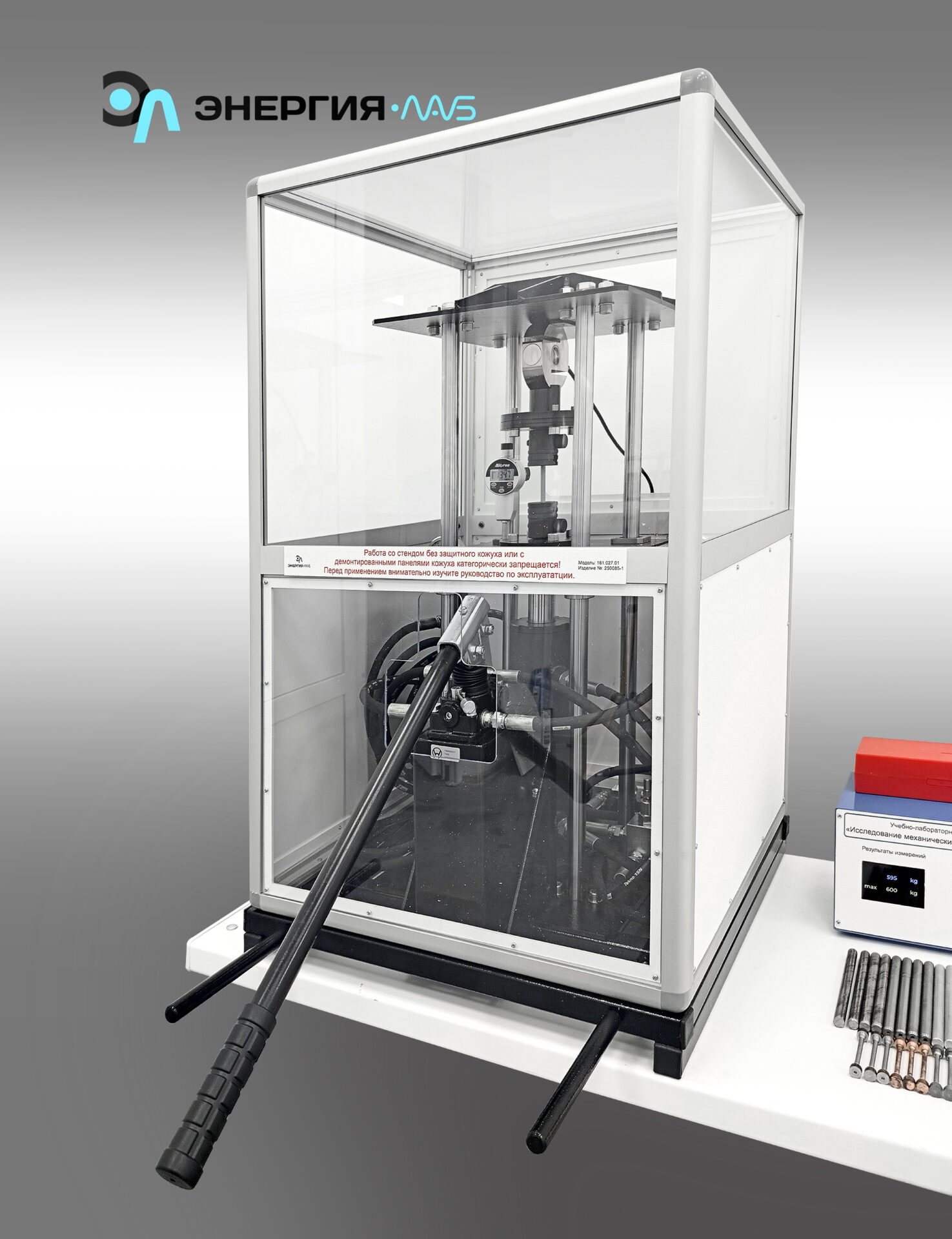

Экспериментальная часть состоит из силовой рамы с устройством механической нагрузки образцов гидравлическим домкратом с усилием не менее 30 кН, неподвижной траверсы с приспособлением для установки образцов, прецизионным микрометром часового типа с точностью измерения перемещения подвижной траверсы не хуже 0,1 мм, прозрачного защитного кожуха, а также экспериментальных образцов.

Измерительная часть содержит аналого-цифровую систему обработки сигналов тензодатчика измерения нагрузки образца, способного работать как на растяжение, так и на сжатие, а также микропроцессорную систему визуализации экспериментальных данных. Измерительная часть содержит все необходимые источники питания и электронные системы, необходимые для эксплуатации лабораторного комплекса.

Особенностью лабораторной установки является применение микропроцессорной системы для измерения сигнала тензометрического датчика, обработки и визуализации экспериментальных данных.
Безопасность выполнения лабораторных работ обеспечивается защитным прозрачным кожухом.

Экспериментальная часть лабораторной установки предназначена для осуществления дозированной механической нагрузки экспериментальных образцов  деформационных  испытаний «на растяжение» и «на изгиб», с возможностью измерения тензометрическим датчиком действующей силы и микрометром – деформацию образца.

Наименование

Количество, шт.

1

Учебный комплекс

1

2

Диск с мультимедийной методикой

1

3

Диск с методическими рекомендациями

1

№1. «Определение нагрузки разрушения образца из пластичного материала на растяжение»
№2 «Определение нагрузки разрушения образца из хрупкого материала на растяжение»
№3. «Определение диаграммы деформирования при растяжении пластичного материала»
№4. «Определение прочности хрупкого материала на изгиб»
№5. «Проба пластичного материала на изгиб с заданным радиусом»
Потребляемая мощность, Вт 100
Электропитание однофазное с нулевым рабочим и защитным проводниками, 220 В, 50 Гц
Усилие гидропривода, 30 кН
Ход подвижной траверсы, 100 мм
Габаритные размеры
Длина, 600 мм
Ширина, 600 мм
Высота, 1000 мм
Масса, 50 кг
Механические свойства материалов характеризуют их способность сопротивляться деформированию и разрушению под действием внешних воздействий. К основным механическим свойствам материалов относят: прочность, упругость и пластичность.

Прочностью называется способность материала сопротивляться разрушению и образованию остаточных деформаций.
Пластичностью  называется  способность  материала  накапливать  до разрушения остаточные деформации.
Упругостью называется способность материала восстанавливать первоначальные размеры и форму детали после снятия внешних нагрузок.

По характеру изменения во времени действующей нагрузки механические испытания классифицируют следующим образом:
- статические (на  растяжение, сжатие, изгиб, кручение, растяжение-сжатие с кручением, изгиб с кручением, твердость и т.д.);
- динамические или ударные (на ударную вязкость, твердость);
- усталостные (при многократном циклическом приложении нагрузки:  мало- и многоцикловые);
- длительные высокотемпературные механические испытания (на ползучесть, длительную прочность, релаксацию).

Наиболее распространенным методом определения основных механических характеристик материалов- характеристик прочности и пластичности является статическое испытание образцов на растяжение. Статическим нагружением называется нагружение при медленном возрастании силы, прикладываемой к образцу.

При статических испытаниях материалов определяют упругие свойства, сопротивление малым и значительным пластическим деформациям, сопротивление разрушению, свойства характеризующие пластичность материала.

Усилия при статических испытаниях определяются силоизмерителями испытательных машин, а деформации механическими или электрическими тензометрами, укрепленными на образце.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
