Учебное оборудование "Исследование дифракции Фраунгофера на дифракционной решетке" предназначено для:
изучения дифракции Фраунгофера;
изучения дифракционной решетки;
определения длины волны монохроматического света с помощью дифракционной решетки.

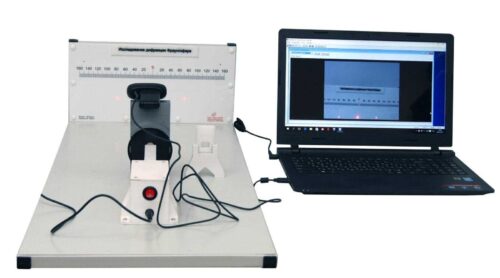

Оптическая схема учебного оборудования включает источник когерентного излучения; дифракционную решетку; поляризатор и экран. Для установки оптических элементов используются стойки; две из которых входят в оптическую схему; а третья является дополнительной. На одной из основных стоек смонтирован источник когерентного излучения с выключателем и разъемом для подключения блока питания; на другой - установлены дифракционная решетка и поляризатор, использующийся для регулировки яркости дифракционной картины. На этой же стойке находится Web-камера; с помощью которой дифракционный спектр регистрируется компьютером. Дополнительная стойка служит для размещения двух дифракционных решеток, не используемых в данный момент в эксперименте.
Обработка фотографий дифракционной картины проводится в компьютерной программе и заключается в определении координат дифракционных максимумов различных порядков с помощью программного измерителя расстояний. Предварительно проводится калибровка измерителя и совмещение нуля оси ОX с главным дифракционным максимумом.
Учебное оборудование «Исследование дифракции Фраунгофера на дифракционной решетке»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
|
№ |
Наименование |
Количество, шт. |
|
1 |
Настольная металлическая платформа с экраном |
1 |
|
2 |
Источник когерентного излучения |
1 |
|
3 |
Дифракционная решетка |
3 |
|
4 |
Web-камера |
1 |
|
5 |
Поляризатор |
1 |
|
6 |
Источник питания 3В |
1 |
|
7 |
Стойка оптическая |
3 |
|
8 |
Методическое руководство (на диске) |
1 |
|
9 |
Программное обеспечение (на диске) |
1 |
|
10 |
Мультимедийная методика (на диске) |
1 |
|
11 |
Сертификат ИСО |
1 |
Цель работы: изучение метода наблюдения дифракции с помощью дифракционной решетки.
Задачи лабораторной работы
Определение длины волны монохроматического света с помощью дифракционной решетки.
Задачи лабораторной работы
Определение длины волны монохроматического света с помощью дифракционной решетки.
|
Длина волны источника когерентного излучения, нм |
635 |
|
Период дифракционных решеток, штр./мм |
150; 300; 600 |
|
Напряжение питания источника когерентного излучения, В |
3 |
|
Диапазон рабочих температур, ˚С |
+10…+35 |
|
Влажность, % |
до 80 |
|
Габариты установки, мм |
780х370х200 |
Учебное оборудование «Исследование дифракции Фраунгофера на дифракционной решетке» от компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» доставит Учебное оборудование «Исследование дифракции Фраунгофера на дифракционной решетке», произведет его пуско-наладку (если это необходимо), обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепежи и т.д.) для обеспечения данного требования.
Учебное оборудование, стенды, тренажеры соответствуют действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
