Исполнение настольное, модульное, ручная версия.
Учебное лабораторное оборудование «Теоретические основы электротехники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Учебное лабораторное оборудование «Теоретические основы электротехники» выполнен в настольном исполнении: стойка с установленными модулями установлена на лабораторном столе заказчика.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

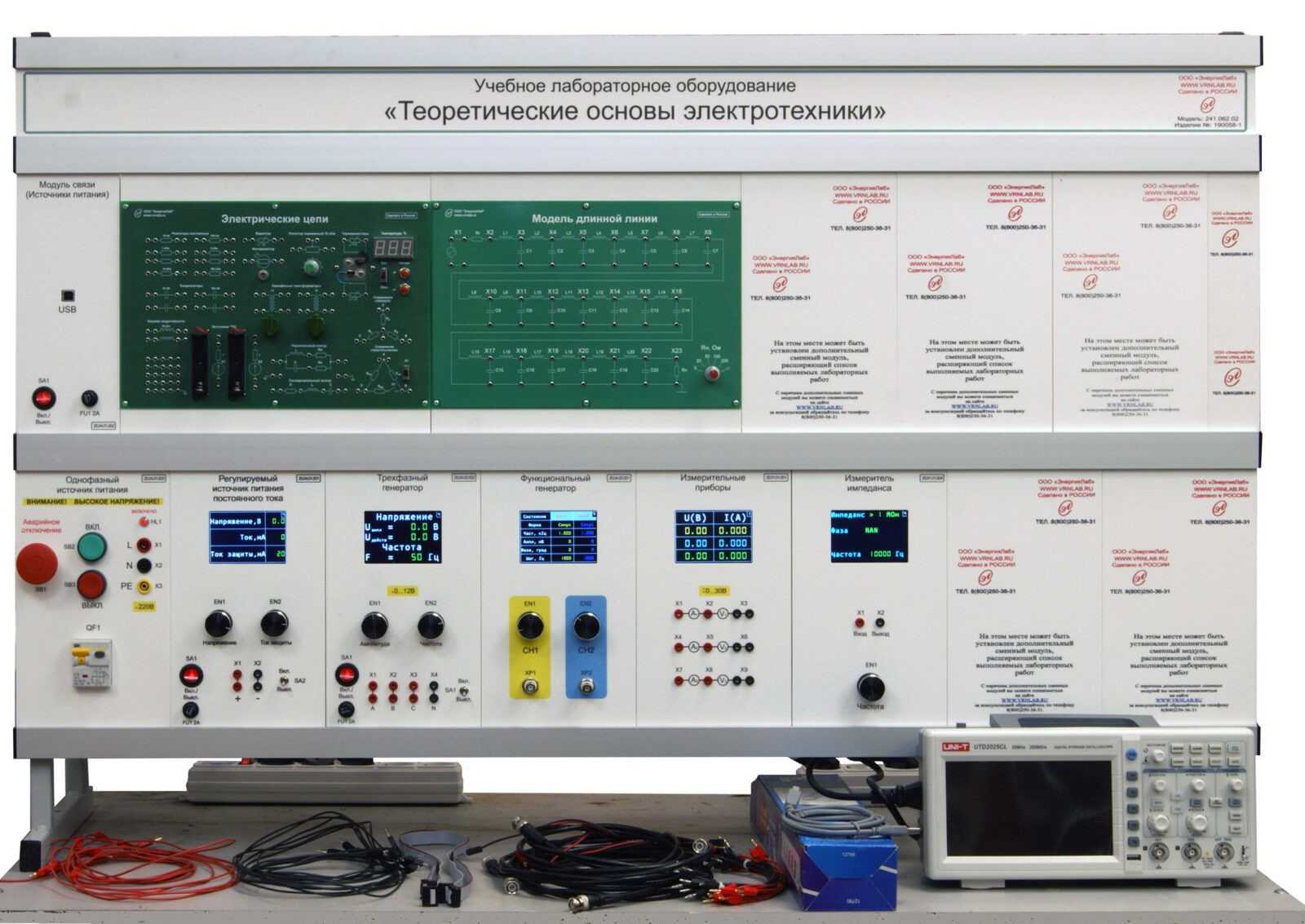

Учебное лабораторное оборудование «Теоретические основы электротехники»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
1. Стойка для установки модулей
2. Комплект модулей (предустановлен на стойке):
Модуль "Измерительные приборы" (модель 25.01.01.001)
Модуль "Функциональный генератор" (модель 25.04.02.001)
Модуль "Измеритель импеданса" (модель 25.01.01.004)
Модуль "Регулируемый источник питания постоянного тока" (модель 25.04.01.001)
Модуль "Трехфазный генератор" (модель 25.04.02.002)
Назначение
Модуль «Однофазный источник питания» (модель 25.04.01.003)
Модуль «Электрические цепи» (модель 25.05.01.001)
Модуль «Модуль связи (источник питания)» (модель 25.04.01.002)
Модуль «Однородная длинная линия» (модель 25.05.02.003)
4. Комплект соединительных проводов и сетевых шнуров
5. Диск с технической документацией
6. Диск с мультимедийной методикой
2. Комплект модулей (предустановлен на стойке):
Модуль "Измерительные приборы" (модель 25.01.01.001)
Назначение
Модуль «Измерительные приборы» предназначен для измерения тока и напряжения в цепях переменного и постоянного тока.
Модуль "Функциональный генератор" (модель 25.04.02.001)
Назначение
Модуль «Функциональный генератор» предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.
Модуль "Измеритель импеданса" (модель 25.01.01.004)
Назначение
Модуль «Измеритель импеданса» предназначен для измерения модуля и аргумента комплексного сопротивления, а также обеспечивает расчет эквивалентного сопротивления емкости и индуктивности.
Модуль "Регулируемый источник питания постоянного тока" (модель 25.04.01.001)
Назначение
Модуль «Регулируемый источник питания постоянного тока» предназначен для формирования постоянного напряжения с плавной регулировкой величины напряжения.
Модуль "Трехфазный генератор" (модель 25.04.02.002)
Назначение
Модуль «Трехфазный генератор» предназначен для формирования трехфазной системы рабочего напряжения с плавной регулировкой амплитуды напряжения и частоты.
Модуль «Однофазный источник питания» (модель 25.04.01.003)
Назначение
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.
Модуль «Электрические цепи» (модель 25.05.01.001)
Назначение
Модуль «Электрические цепи» предназначен для проведения лабораторно-практических занятий по разделам: электрические цепи постоянного тока, электрические цепи однофазного переменного тока, электрические цепи трехфазного переменного тока, электрические цепи несинусоидального напряжения, нелинейные электрические цепи, магнитные цепи.
Модуль «Модуль связи (источник питания)» (модель 25.04.01.002)
Назначение
Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания микропроцессорных систем управления.
Модуль «Однородная длинная линия» (модель 25.05.02.003)
Назначение
Модуль «Модель длинной линии» предназначен для проведения лабораторно-практических занятий по исследованию: распределения напряжения вдоль однородной длинной линии, зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки, и отражение волн от конца длинной линии.
3. Цифровой осциллограф4. Комплект соединительных проводов и сетевых шнуров
5. Диск с технической документацией
6. Диск с мультимедийной методикой
1. Электрические цепи постоянного тока
1.1. Параметры электрической цепи постоянных напряжения и тока
1.2. Закон Ома.
1.3. Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4. Эквивалентный источник напряжения (ЭДС).
1.5. Последовательное соединение источников напряжения (ЭДС).
1.6. Параллельное соединение источников напряжения (ЭДС).
1.7. Электрическая мощность и работа.
1.8. Коэффициент полезного действия электрической цепи.
2. Однофазные электрические цепи переменного тока
2.1. Параметры синусоидальных напряжения и тока.
2.2. Активная мощность цепи синусоидального тока.
2.3. Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4. Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6. Трансформаторы.
3. Трехфазные цепи синусоидального тока.
3.1. Напряжения и токи в трехфазной цепи.
3.2. Трехфазная нагрузка, соединенная по схеме «звезда».
3.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
3.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
3.5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
4. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении
5. Переходные процессы в электрических цепях
5.1. Переходные процессы в цепи с конденсатором и резисторами.
5.2. Переходные процессы в цепи с катушкой индуктивности.
5.3. Переходные процессы в колебательном контуре.
6. Однородная длинная линия.
6.1. Распределение напряжения вдоль однородной длинной линии.
6.2. Исследование зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки.
6.3. Отражение волн от конца длинной линии.
1.1. Параметры электрической цепи постоянных напряжения и тока
1.2. Закон Ома.
1.3. Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4. Эквивалентный источник напряжения (ЭДС).
1.5. Последовательное соединение источников напряжения (ЭДС).
1.6. Параллельное соединение источников напряжения (ЭДС).
1.7. Электрическая мощность и работа.
1.8. Коэффициент полезного действия электрической цепи.
2. Однофазные электрические цепи переменного тока
2.1. Параметры синусоидальных напряжения и тока.
2.2. Активная мощность цепи синусоидального тока.
2.3. Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4. Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6. Трансформаторы.
3. Трехфазные цепи синусоидального тока.
3.1. Напряжения и токи в трехфазной цепи.
3.2. Трехфазная нагрузка, соединенная по схеме «звезда».
3.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
3.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
3.5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
4. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении
5. Переходные процессы в электрических цепях
5.1. Переходные процессы в цепи с конденсатором и резисторами.
5.2. Переходные процессы в цепи с катушкой индуктивности.
5.3. Переходные процессы в колебательном контуре.
6. Однородная длинная линия.
6.1. Распределение напряжения вдоль однородной длинной линии.
6.2. Исследование зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки.
6.3. Отражение волн от конца длинной линии.
|
Потребляемая мощность, В·А |
100 |
|
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В частота, Гц |
220 50 |
|
Класс защиты от поражения электрическим током |
I |
|
Диапазон рабочих температур, ˚С |
+10…+35 |
|
Влажность, % |
до 80 |
|
Габаритные размеры, мм, не более длина (по фронту) ширина (ортогонально фронту) высота |
1200 300 800 |
|
Масса, кг |
30 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
