Учебно лабораторное оборудование «Электромеханика»

Заглушка видео

Описание товара

Учебно лабораторное оборудование «Электромеханика» предназначено для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по дисциплине: «Электромеханика».

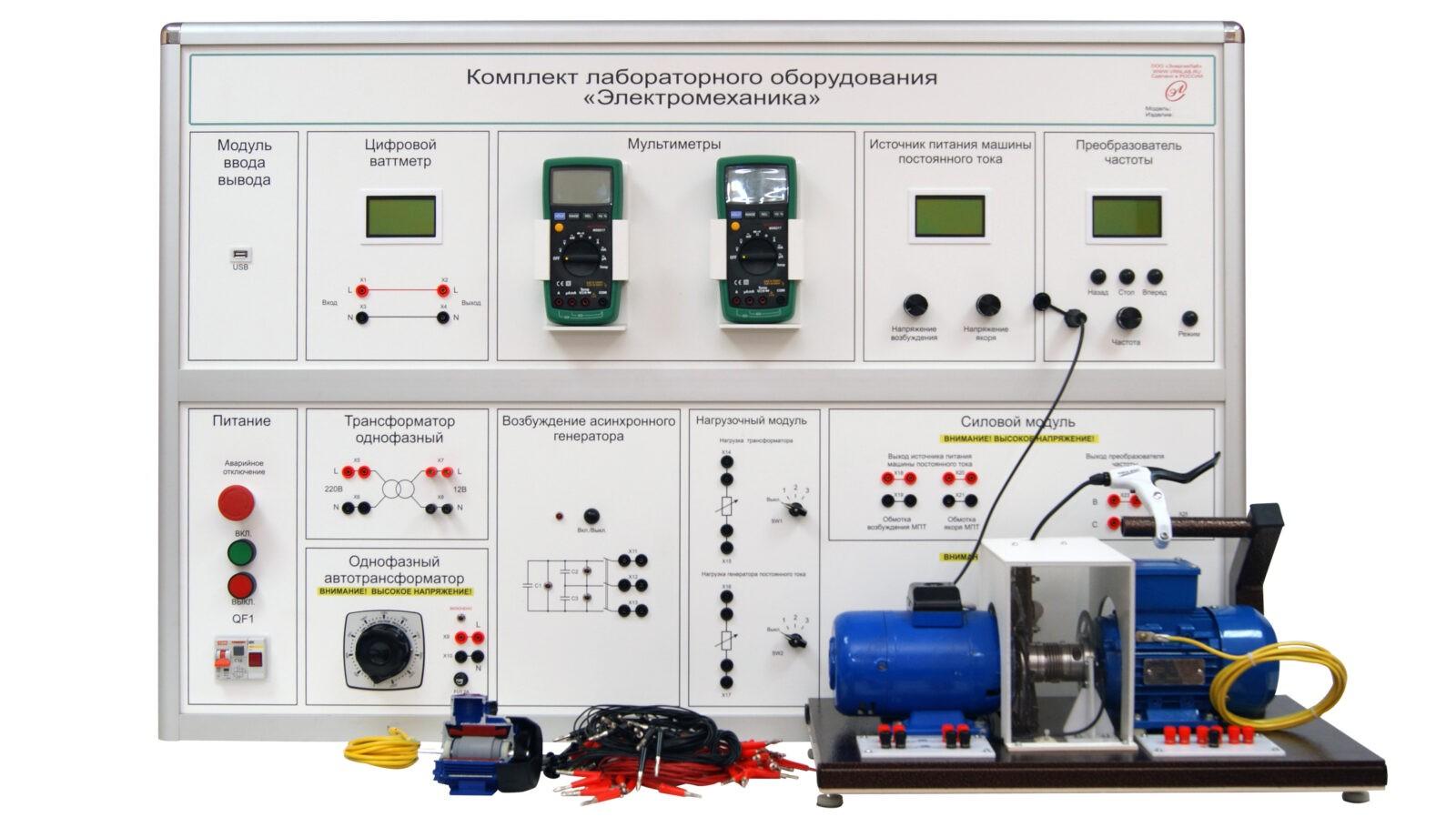

Учебное оборудование выполнено в настольном исполнении: тематический моноблок и электромашинный агрегат.

Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

В комплект учебно лабораторного оборудования «Электромеханика» входит набор наглядных 3D моделей, выполненных из разноцветного ABC пластика. Набор 3D моделей представляет собой комплект натурных моделей основных электрических машин: трансформаторы, генераторы, двигатели; набор позволяет детально изучить особенности конструкции, структуру и принципы работы.

Электромашинный агрегат предназначен для выполнения лабораторно-практических работ с использованием электрических машин.

Основание электромашинного агрегата представляет собой металлическую площадку толщиной 5 мм, покрытой порошковой краской с лаковой защитой и оснащенной прорезиненными опорами. На основании закреплены электрические машины:
- машина постоянного тока независимого возбуждения,
- асинхронный двигатель с короткозамкнутым ротором.

Каждая электрическая машина оснащена контактной панелью с защищенными гнездами. Контактная панель выполнена из акрилового материала, надписи и схемы нанесены методом лазерной гравировки.
Валы электрических машин соединены между собой с помощью виброгасящих муфт серии BF: кулачковые разборные с полиуретановой вставкой, посадка на вал стяжным винтом. На одном валу с электрическими машинами закреплен импульсный датчик скорости, состоящий из фотоэлектрического датчика, электронной платы и оптического диска.

Место соединения валов электрических машин и оптический диск защищены кожухом, выполненного из ABS-пластика с прозрачной вставкой из акрилового материала. Кожух предотвращает попадания посторонних предметов в зону вращения дисков, диаметром более 10 мм.

Электромашинный агрегат оснащен защитным проводником для подключения его к шине защитного заземления.

Базовые эксперименты (лабораторные работы)

1. Однофазные трансформаторы
1.1 Определение коэффициента трансформации двухобмоточного трансформатора.
1.2 Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) однофазного трансформатора.
1.3 Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) однофазного трансформатора.

2. Генераторы постоянного тока
2.1. Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
2.2. Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
2.3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым.

3. Двигатели постоянного тока
3.1. Пуск в ход двигателя постоянного тока с независимым возбуждением.
3.2. Пуск в ход двигателя постоянного тока с параллельным возбуждением.
3.3. Пуск в ход двигателя постоянного тока с последовательным возбуждением.
3.4. Снятие характеристик двигателя постоянного тока с независимым возбуждением.
3.5. Снятие характеристик двигателя постоянного тока с параллельным возбуждением.
3.6. Снятие характеристик двигателя постоянного тока с последовательным возбуждением.

4. Трехфазные асинхронные двигатели
4.1. Частотный пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
4.2. Снятие характеристик трехфазного асинхронного двигателя с короткозамкнутым ротором.

5. Трехфазный асинхронный генератор
5.1. Исследование основных принципов работы асинхронного генератора.

Комплект поставки

1. Электромашинный агрегат – 1 шт.
2. Моноблок «Электромеханика» - 1 шт.
2.1. Модуль «Питание» - 1 шт.
2.2. Однофазный автотрансформатор – 1 шт.
2.3. Силовой модуль – 1 шт.
2.4. Цифровой ваттметр – 1 шт.
2.5. Модуль «Источник питания машины постоянного тока» - 1 шт.
2.6. Преобразователь частоты – 1 шт.
2.7. Трансформатор однофазный – 1 шт.
2.8. Нагрузочный модуль – 1 шт.
2.9. Модуль «Возбуждение асинхронного генератора» – 1 шт.
2.10 Микропроцессорная система – 1 шт.
2.11 Модуль ввода-вывода – 1 шт.
3. Набор аксессуаров и документов – 1 шт.
3.1 Мультиметр - 2 шт.
3.2 Комплект соединительных проводов и сетевых шнуров – 1 шт.
3.3 Паспорт – 1 шт.
3.4 Мультимедийная методика – 1 шт.
3.5 Комплект технической документации – 1 шт.
3.5.1 Техническое описание оборудование – 1 шт.
3.5.2 Краткие теоретические сведения – 1 шт.
3.5.3 Руководство по выполнению базовых экспериментов – 1 шт.

Технические характеристики

Технические характеристики моноблока:
Потребляемая мощность, В·А, не более 300
Электропитание:
от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220
частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм, не более
длина (по фронту) 1200
ширина (ортогонально фронту) 300
высота 800
Масса, кг 100
Количество человек, которое одновременно и активно может работать на комплекте 2

Технические характеристики электромашинного агрегата
Импульсный датчик скорости
Количество входных каналов 1
Выходные сигналы Серия импульсов
Число импульсов за оборот в серии 60
Диапазон измерения частот, мин-1 0 … 10 000
Класс защиты от поражения электрическим током I

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
Остались вопросы? Звоните: 8 800 250-36-31
Звонок по РФ бесплатный
