Учебный лабораторный стенд «Система управления инжекторного двигателя»

Учебный лабораторный стенд «Система управления инжекторного двигателя»
Модель: ЭЛБ-002.003.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

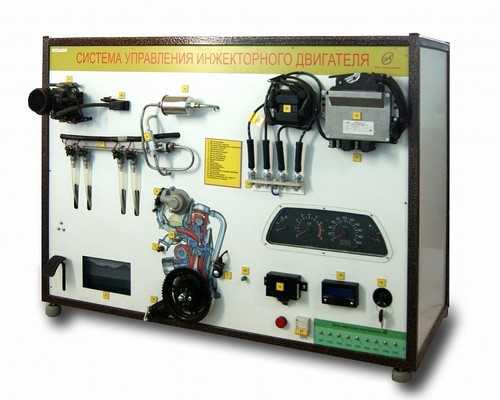

Учебный лабораторный стенд предназначен для изучения систем питания и управления инжекторным двигателем.

На внешней панели учебного стенда расположен сенсорный ЖК экран позволяющий выводить информацию экспресс диагностики на внешнюю панель.

Учебное оборудование выполнено из металлического корпуса, покрытого металлопорошковой краской с лаковой защитой. Боковые и внешние панели выполнены из двухкомпозитного материала, все
мнемосхемы и надписи нанесены с помощью цветной печати. На внешней панели учебного оборудования нанесена схема двигателя автомобиля в разрезе.

К учебному оборудованию «Система управления инжекторного двигателя» прилагается мультимедийная методика, а также методические рекомендации.

Питание оборудования осуществляется от сети переменного тока, без использования автономных источников (аккумуляторов).
В состав учебного оборудования входит:
1. Гидравлическая система, имитирующая процесс подачи топлива.
2. Блок управления.
3. Блок реле.
4. Блок дроссельной заслонки.
5. Датчик массового расхода воздуха
6. Датчик температуры
7. Датчик детонации
8. Датчик концентрации кислорода в отработавших газах.
9. Датчик положения коленчатого вала.
10. Датчик положения распределительного вала.
11. Клапан адсорбера.
12. Бензонасос.
13. Блок зажигания.
14. Зубчатый диск с электроприводом, имитирующий работу двигателя.
15. Система, обеспечивающая управление частотой вращения привода зубчатого диска, с формированием необходимых сигналов, поддерживающая всю систему в целом. Управление данной системы выполнено в виде педали дроссельной заслонки.
16. Модуль системы АПС.
17. Блок диагностики ошибок.
18. Блок имитации неисправностей (15 неисправностей).
19. Имитация управления температуры охлаждения жидкости.
20. Регулятор давления.
21. Измеритель давления в топливной рампе.
22. Блок имитации засоренности топливного фильтра.
23. Приборная панель.
24. Блок модуля зажигания.
25. Блок неисправностей, на котором размещены выводы с датчиков, необходимые для тестирования данных датчиков.
26. Блок управления учебным стендом, обеспечивающий безопасное включение учебного стенда, а также включение учебного стенда с помощью замка зажигания, имитирующий работу на реальном автомобиле.
27. Учебный стенд имеет встроенный процессор, а также систему оперативной диагностики системы зажигания автомобильного двигателя. В систему диагностики входит программа обеспечивающая экспресс анализ неисправностей с помощью индуктивных и емкостных экспресс датчиков. А также данная программа обеспечивает работу проверки в режиме осциллографа, диагностики компьютера, вольтметра, режим диагностики форсунок, режим диагностики датчиков, а также в режиме самописец.
28. На учебном стенде выведены разъем USB и осциллографический разъем для подключения ёмкостных и индуктивных датчиков, а также разъем RS232 и USB для возможного подключения внешнего монитора и компьютера.
Список лабораторных работ:

Лабораторная работа № 1. Диагностика системы зажигания и управления контроллером. Определение неисправности, нет подачи напряжения на контроллер.
Лабораторная работа № 2. Диагностика топливной системы. Проверка электрической цепи системы подачи топлива.
Лабораторная работа № 3. Диагностика топливной системы. Проверка электрической цепи системы подачи топлива. Неисправность форсунки.
Лабораторная работа № 4. Неисправность датчика массового расхода воздуха.
Лабораторная работа № 5. Неисправность датчика массового расхода воздуха.
Лабораторная работа № 6. Неисправность датчика массового расхода воздуха.
Лабораторная работа № 7. Датчик температуры охлаждающей жидкости.
Лабораторная работа № 8. Датчик положения дроссельной заслонки (ДПДЗ).
Лабораторная работа № 9. Неисправность датчика массового расхода воздуха.
Лабораторная работа № 10. Датчик положения коленчатого вала.
Лабораторная работа № 11. Неисправность катушки зажигания.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
