Типовой комплект учебного оборудования «Монтаж и наладка электроустановок до 1000В в системах электроснабжения»


Описание товара

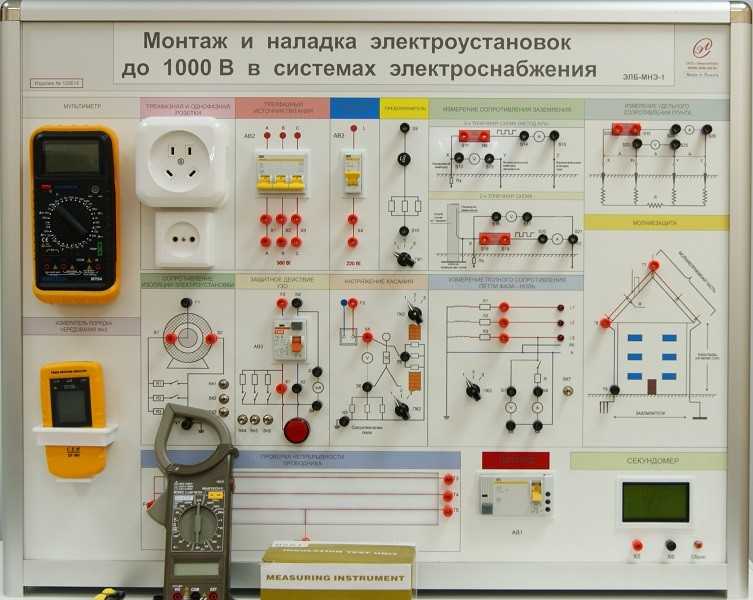

Лабораторный стенд предназначен для демонстрации работы электроустановок до 1000В в таких системах электроснабжения как ТТ, TN и IТ. Содержит все необходимые для демонстрации измерений элементы: автоматические выключатели, УЗО, трехфазную и однофазную розетки, устройство контроля сопротивления изоляции, систему уравнения потенциалов, систему заземления и молниезащиты.
Стенд позволяет имитировать различные неисправности и нарушения в электросети, устройствах коммутации и защиты, а также демонстрировать их обнаружения приборами. Отработка практических навыков и организация целевого обучения методикам измерения параметров электробезопасности
электроустановок и выявления отклонений и неисправностей в электрических цепях и оборудовании.
Комплект демонстрирует технические возможности контрольноизмерительного оборудования и тестеров параметров безопасности.
Лабораторные работы
Приемо-сдаточные испытания электроустановок
- Проверка непрерывности проводника
- Измерение сопротивления изоляции электроустановки
- Измерение сопротивления пола и стен
- Измерение полного сопротивления петли «фаза—нуль»
- Измерение сопротивления заземления (двухпроводной метод)
- Измерение сопротивления заземления (трехпроводной метод)
- Измерение удельного электрического сопротивления грунта
- Измерение времени срабатывания предохранителей
- Демонстрация защитного действия дифференциального выключателя (УЗО)
- Работа устройства контроля сопротивления изоляции
- Проверка полярности
- Измерение тока утечки
- Проверка чередования фаз
- Измерение сетевого напряжения и напряжения касания
Методы поиска неисправностей электроустановки
- Поиск нарушения непрерывности проводников
- Поиск нарушения изоляции проводников
- Поиск неисправности системы заземления и молниезащиты
- Определение короткого замыкания в цепи электрооборудования, нарушение проводимости петли «фаза-нуль» и чередования фаз).
Комплект поставки
- Учебный стенд (моноблок)
- Токоизмерительные клещи
- Тестер изоляции
- Измеритель порядка чередования фаз
- Лабораторный стол с двухсекционным ящиком
- Комплект соединительных проводов
- Методические указания, техническое описание
- Учебный видеоролик
- Паспорт изделия
- Гарантийный талон
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
