Лабораторный учебный комплекс «Волновая оптика» предназначен для проведения цикла лабораторно-практических занятий дисциплины «Физика» раздела «Оптика» и позволяет проводить серию опытов, экспериментально подтверждающих волновую природу оптического излучения.
В состав учебного лабораторного комплекса входит Механический и Электронный блоки.

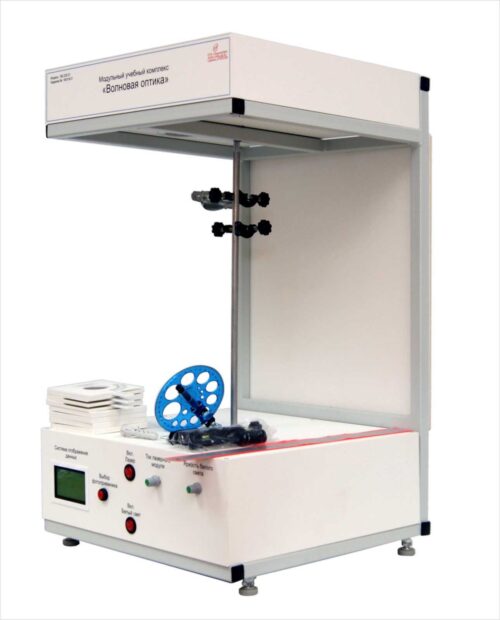

Механический блок содержит устойчивое основание - опорную раму с регулируемыми по высоте ножками, вертикальный штатив с направляющими, на которых подвижно закреплены кронштейны с кольцевыми обоймами, содержащими экспериментальные образцы. Подобная конструкция обеспечивает возможность быстрого изменения оптической схемы опыта в зависимости от требований эксперимента.
В состав рамок с экспериментальными образцами входят дифракционные образцы (для изучения эффекта дифракции на щели), поляризатор и анализатор света (для исследования поляризационных характеристик экспериментальных образцов), стеклянная пластина (для изучения эффекта отражения), четверть волновая фазовая пластинка нулевого порядка (для изучения эффекта двойного лучепреломления).
В верхней части механического блока установлен модуль источников оптического излучения, содержащий источник белого света, лазерный модуль, а также оптические элементы, формирующие необходимую структуру оптический потока. Управление параметрами источников оптического излучения осуществляется с помощью Электронного блока.
Электронный блок расположен в нижней части лабораторного комплекса и содержит все необходимые источники питания, систему управления источниками оптического излучения, а также микропроцессорную систему управления, сбора, обработки и визуализации экспериментальной информации.
На передней панели Электронного блока размещены органы управления, позволяющие включать и выключать лазерный модуль и источник белого света, осуществлять регулировку тока лазерного модуля и источника белого света, переключатель выбора типа фотоприемника.
Конструкция Электронного блока предусматривает возможность дальнейшей модернизации и расширения возможностей путем установки до пяти дополнительных субмодулей и подключения дополнительных устройств.
Модульный учебный комплекс «Волновая оптика»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
|
№ |
Наименование |
Количество, шт. |
|
1 |
Механический блок |
1 |
|
2 |
Электронный блок |
1 |
|
3 |
Диск с техническим описанием; краткими теоретическими сведениями и руководством по выполнению базовых экспериментов |
1 |
|
4 |
Диск с мультимедийной методикой |
1 |
Учебный лабораторный комплекс позволяет группе из 2-3 студентов проводить эксперименты следующей тематики:
- Интерференция (опыт Юнга);
- Дифракция света;
- Закон Малюса;
- Определение угла Брюстера;
- Поляризация при отражении;
- Интерференция поляризованного света (двулучепреломление).
- Интерференция (опыт Юнга);
- Дифракция света;
- Закон Малюса;
- Определение угла Брюстера;
- Поляризация при отражении;
- Интерференция поляризованного света (двулучепреломление).
|
Потребляемая мощность, В·А |
100 |
|
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В частота, Гц |
220 50 |
|
Класс защиты от поражения электрическим током |
I |
|
Диапазон рабочих температур, ˚С |
+20…+40 |
|
Влажность, % |
до 80% |
|
Габаритные размеры (без учета электронного блока), мм длина (по фронту) ширина (ортогонально фронту) высота |
400 400 700 |
|
Масса, кг |
20 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Модульный учебный комплекс «Волновая оптика» от компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» доставит Модульный учебный комплекс «Волновая оптика», произведет его пуско-наладку (если это необходимо), обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепежи и т.д.) для обеспечения данного требования.
Учебное оборудование, стенды, тренажеры соответствуют действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
