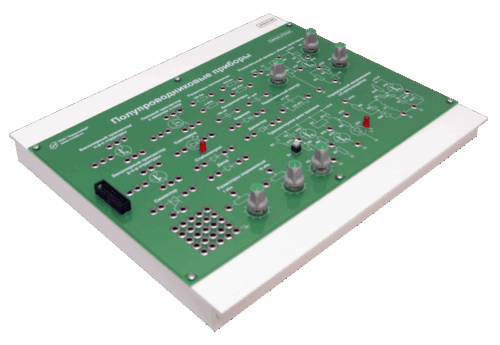

Модуль «Полупроводниковые приборы»

Описание товара

Модуль «Полупроводниковые приборы» предназначен для проведения лабораторно-практических занятий по исследованию отдельных полупроводниковых приборов, а также функциональных узлов на полупроводниковых элементах.

Технические характеристики

Габариты (Д×В), мм 300×260

Технические особенности

Корпус модуля выполнен из ABS пластика, толщиной 4 мм, белого цвета (близкий к RAL 9003, теснение Z01), что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи и обозначения выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.

Основание лицевой панели выполнено из материала FR-4 зеленого цвета, надписи и схемы нанесены методом шелкографии.

Питание модуля осуществляется через разъемы типа IDC – 10, располагающиеся на тыльной части корпуса и предназначенные для подключения соседних модулей.

Модуль содержит следующие объекты исследований:

- биполярный транзистор n-p-n структуры,

- биполярный транзистор p-n-p структуры,

- симистор,

- полевой транзистор с каналом n – типа,

- светодиод,

- стабилитрон,

- диод,

- резисторы переменные,

- резисторы постоянные,

- конденсаторы,

- варикап,

- динистор,

а также функциональные узлы:

- параллельный контур,

- усилительный каскад с общим эмиттером,

- транзисторное реле времени,

- управляемый напряжением LC-автогенератор,

- наборное поле.

Для реализации схем электрических соединений, подключения источников питания и измерительных устройств, модуль содержит контактные гнезда.
