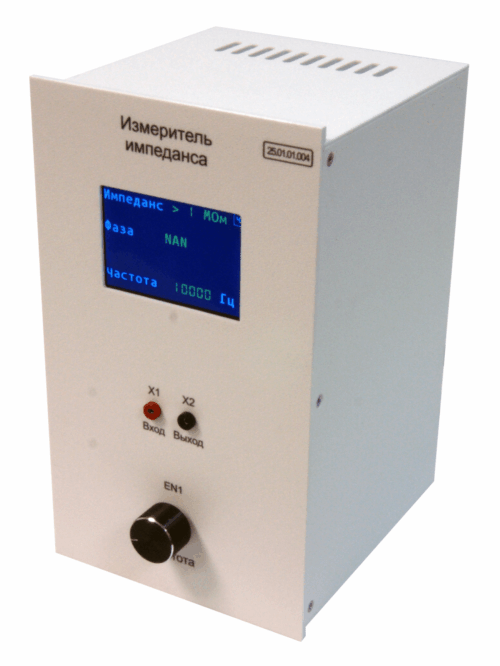

Модуль «Измеритель импеданса»

Модуль «Измеритель импеданса»

Описание товара

Модуль "Измеритель импеданса" предназначен для измерения модуля и аргумента комплексного сопротивления, а также обеспечивает расчет эквивалентного сопротивления емкости и индуктивности.

Есть возможность грубой и плавной регулировки частоты с точностью 1 и 1000 Гц соответственно.

На дисплее отображаются модуль и фаза комплексного сопротивления исследуемого образца, частота генерируемого сигнала. Информация отображается на цветном LCD TFT дисплее в виде таблицы, цифрами, стилизованными под семисегментный индикатор.

Для улучшения восприятия параметры отображаются зеленым цветом на черном фоне.

Данный прибор совместим с ПО ELab.

Возможно подключение до 4-х данных модулей к одному модулю связи.

Технические особенности

Корпус модуля выполнен из ABS пластика, белого цвета (близкий к RAL 9003, теснение Z01), что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи, обозначения и предупреждающие знаки выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.

Питание модуля осуществляется через разъемы типа IDC – 10, располагающиеся на тыльной части корпуса и предназначенные для подключения соседних модулей.
На лицевой панели модуля располагаются разъемы типа BANANA с диаметром отверстий 2 мм, предназначенные для механического соединения и разъединения электрических цепей.

Регулирование частоты осуществляется при помощи регулятора, выполненного на базе энкодера. Регулятор имеет два состояния: нормальное и утопленное зажатое, что позволяет изменять значения с различным шагом: 1 Гц для нормального и 1 кГц для утопленного зажатого.

Значения измеряемых величин отображаются на цветном LCD TFT дисплее, диагональю 3,5 дюйма разрешением 320×480 пикселей, в виде таблицы. Таблица состоит из двух столбцов: в первом столбце располагаются наименования измеряемых величин; во втором отображаются значения измеряемых величин. Границы таблицы и наименования величин выполнены белым цветом, значения - зеленым. Наименования выполнены модифицированным шрифтом ubuntuMono с размером 27×46, цифры стилизованы под семи сегментный индикатор.

Передача данных и прем команд управления модулем осуществляется через интерфейс RS485.

Модуль имеет ручное управление и дистанционное из среды, совместимой с программным комплексом ELAB или аналогичным. Связь между программой и аппаратной частью осуществляется по универсальному протоколу LCPE (LAB Communication Protocol Engineering).

Технические характеристики

Корпус:
Материал корпуса: ABS пластик, белого цвета (близкий к RAL 9003, теснение Z01).
Способ нанесения надписей и обозначений: цветная ультрафиолетовая термопечать с полиуретановым прозрачным покрытием.
Габариты (Д×В): 150×260 мм.



Взаимодействие с прибором:
Ввод данных: энкрементальный энкодер с кнопкой.

Подключение к исследуемым образцам: разъемы типа BANANA с диаметром отверстий 2 мм.



Микропроцессорная система:

Напряжение питания: 12 В, получаемые через разъем типа IDC – 10 от модуля связи (25.04.01.002).
Архитектура используемого микропроцессора: ARM Cortex-M.
Интерфейс передачи данных: RS485.
Потребляемая мощность: 2.5 Вт.
Протокол связи: LCPE (LAB Communication Protocol Engineering).



Отображение информации:
Тип дисплея: TFT LCD.
Диагональ: 3.5’.
Разрешение: 320x480.
Прочее:
Диапазон задания частоты: 5…70 кГц.
Точность: 1 Гц.
Диапазон измерения аргумента комплексного сопротивления: -90 …90 °.
Точность: 1°
Диапазон измерения модуля комплексного сопротивления: 1 Ом…1 МОм
Точность: 1 %
