Лабораторный стенд «Работа насосов различных типов»

Лабораторный стенд «Работа насосов различных типов» (далее стенд) может применяться для проведения лабораторных и практических работ по тематике «Насосное и компрессорное оборудование» в высших и средних профессиональных учебных заведениях.

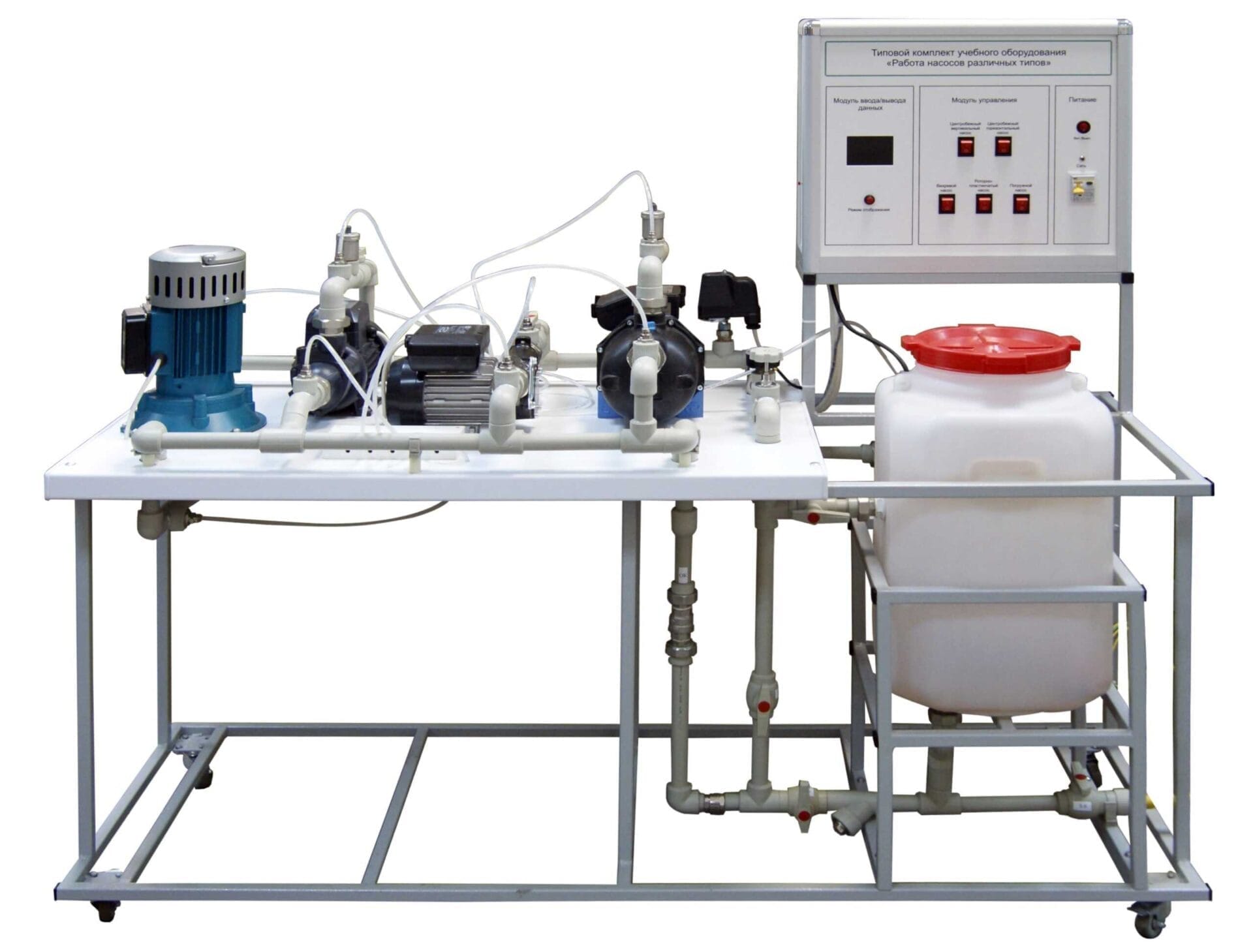

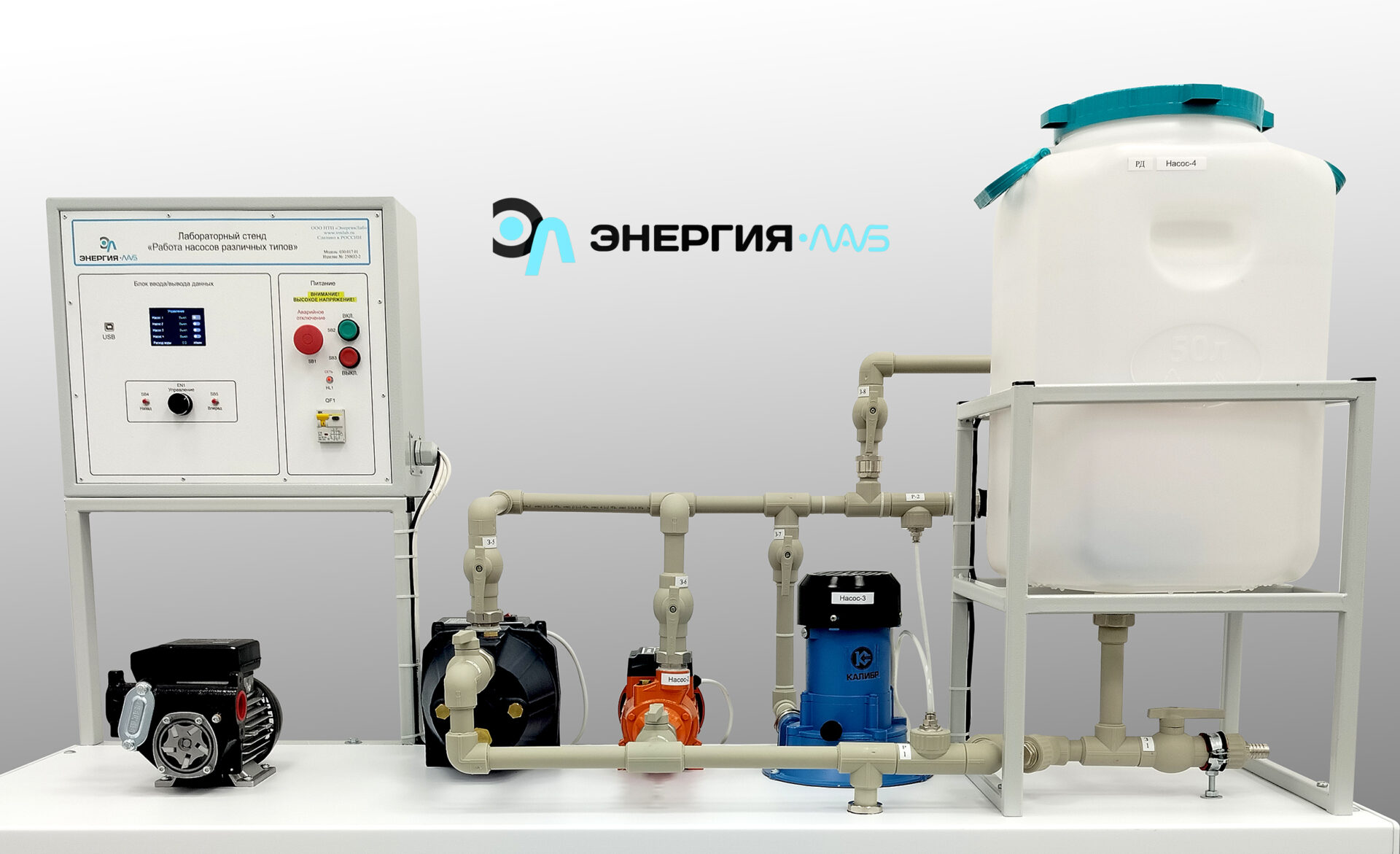

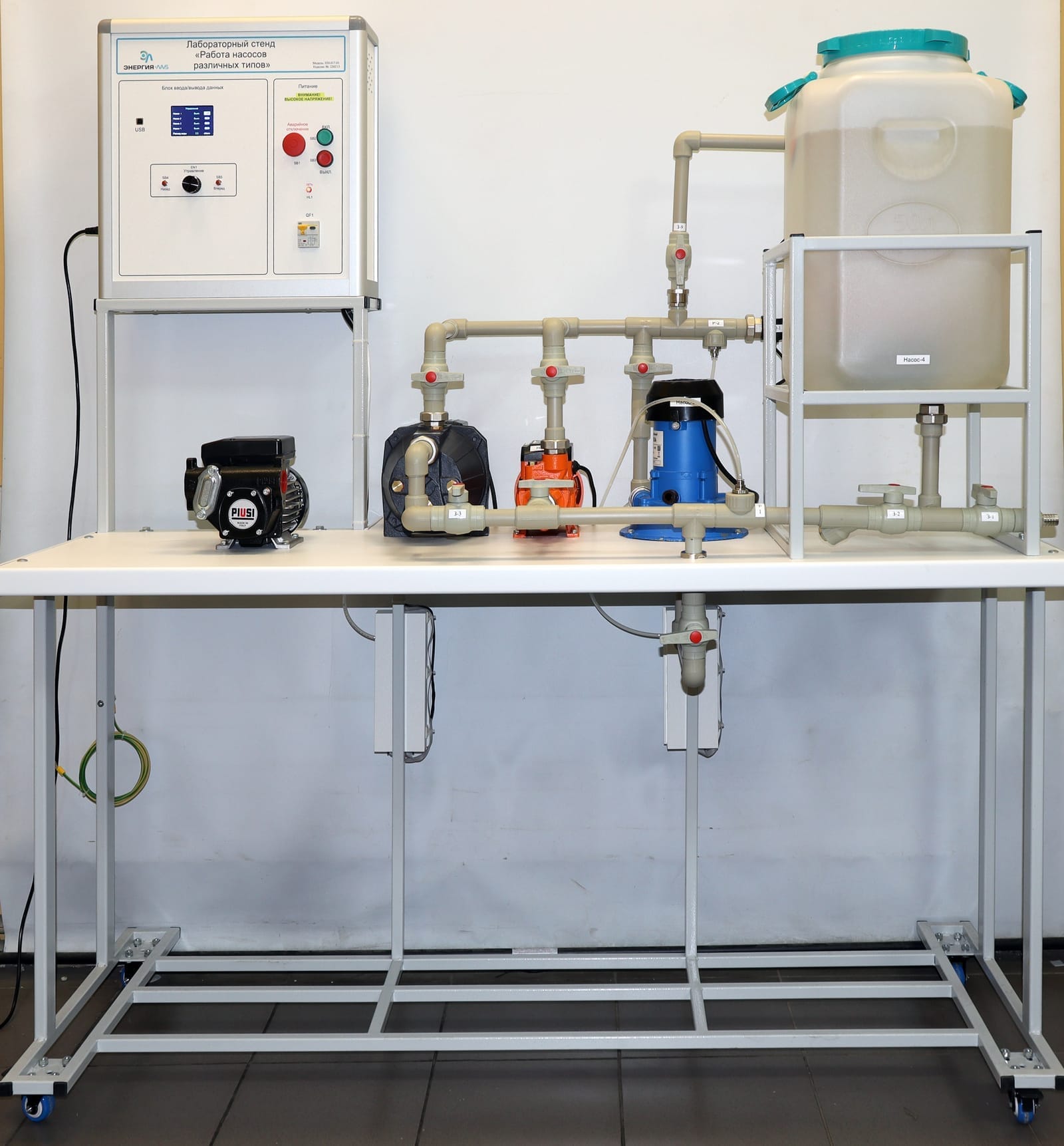

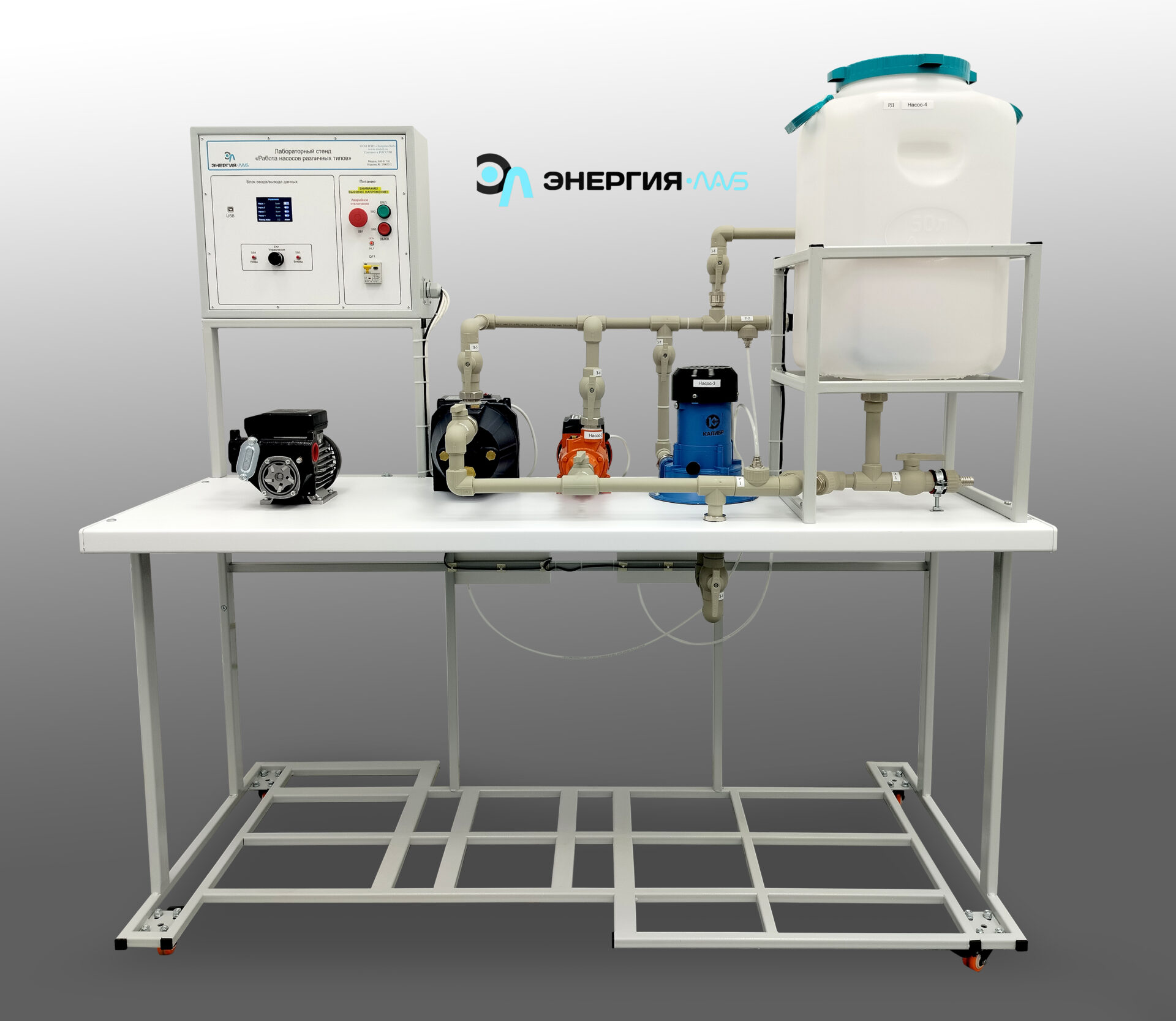

Стенд выполнен в виде сварной рамы из стального профиля, с полимерным покрытием. На раме смонтированы различные объекты исследования, объединенные в гидравлическую систему.

В нижней части рамы установлен бак гидравлический объемом 50 литров, для хранения воды. В нём же размещен погружной насос.

Также из бака осуществляется забор воды для остальных типов насосов, установленных на стенде.
На раме смонтирована гидравлическая система из полипропиленовых труб. В состав гидравлической системы входят следующие объекты исследования и вспомогательные элементы:
1. Центробежный вертикальный насос,
2. Центробежный горизонтальный насос,
3. Вихревой насос,
4. Роторно-пластинчатый насос,
5. Погружной насос,
6. Датчик расхода,
7. Датчики давления,
8. Реле давления,
9. Запорная арматура.

Для проведения лабораторных работ стенд укомплектован измерительной и управляющей системами. Все датчики, установленные на объектах исследования, подключены к измерительной системе. Управляющая система, обеспечивает включение и выключение насосов.

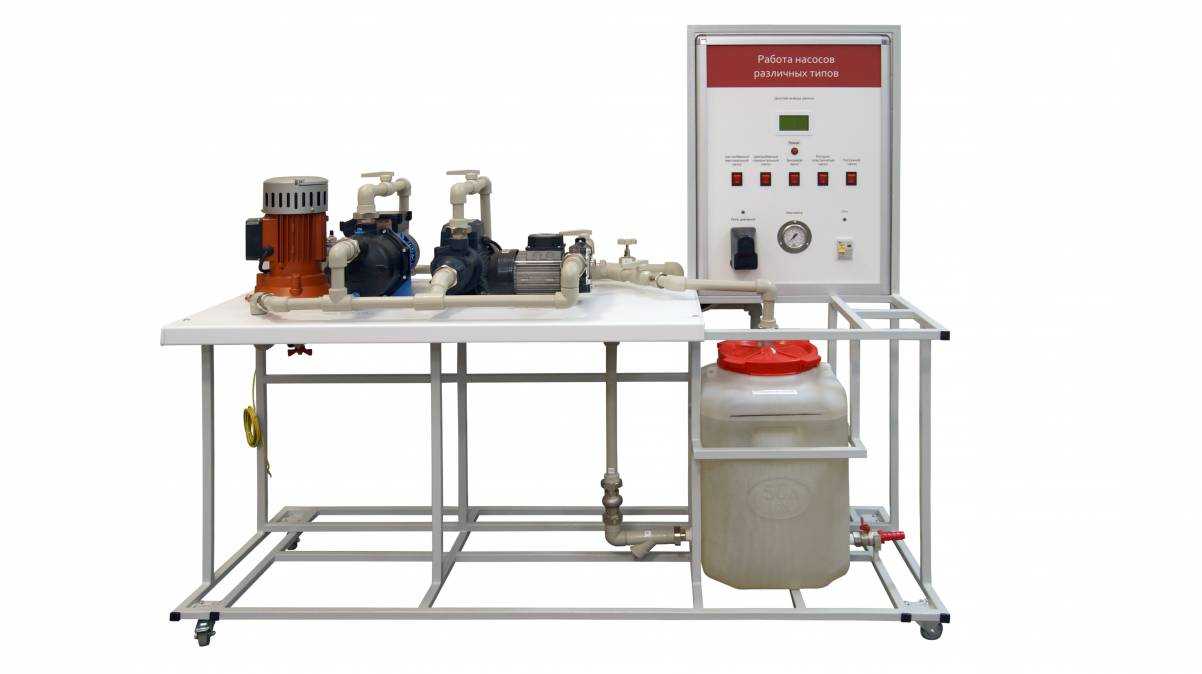

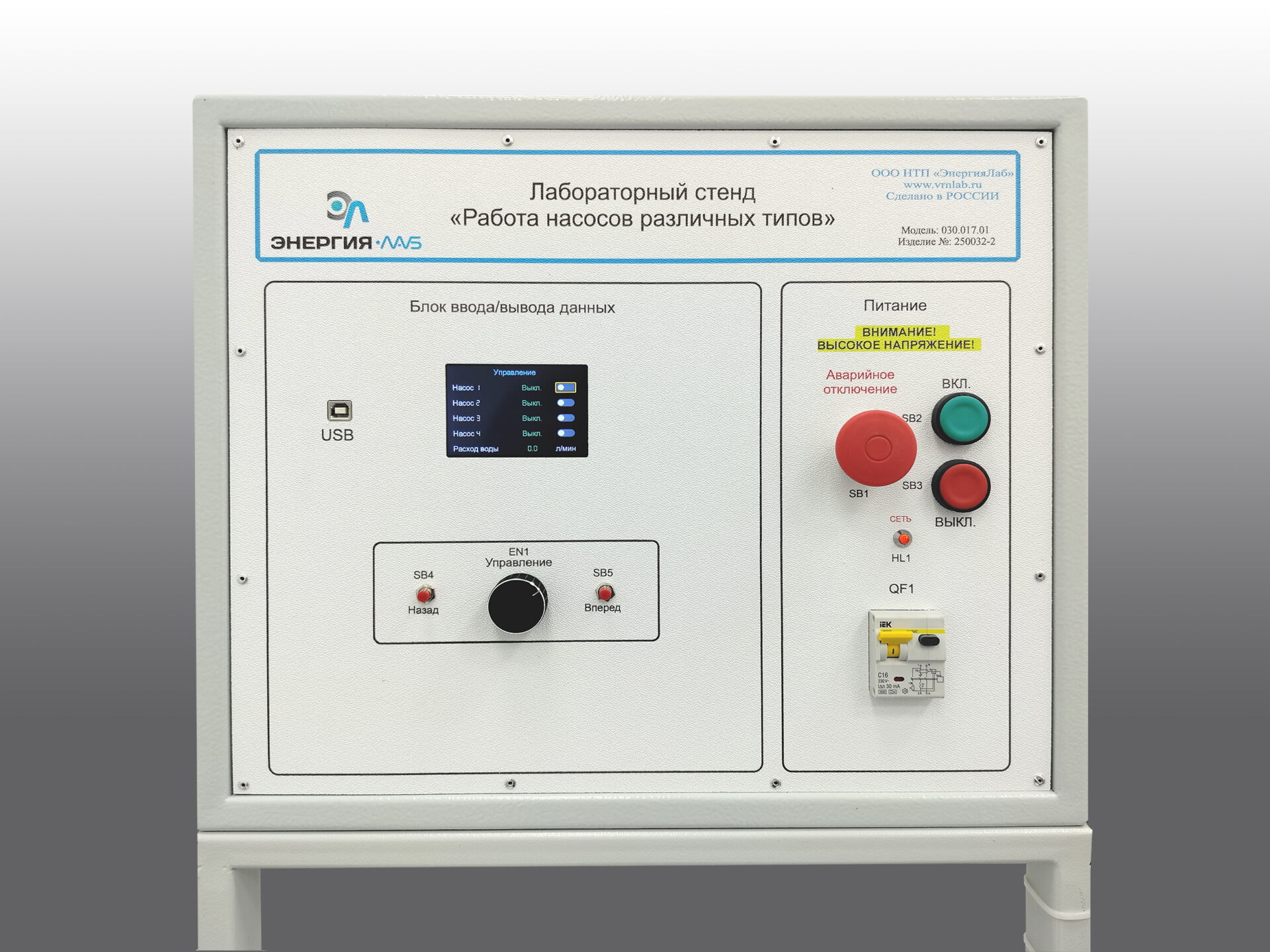

Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, расхода и электрической мощности, а также отображать их в символьном виде на графическом ЖК дисплее.

Данные на графическом ЖК дисплее должны отображаться в построчно в формате: наименование параметра, единица измерения, значение параметра.

Для выбора группы параметров, которые отображаются на ЖК дисплее в данный момент используется кнопка «Режим».
Измерительная система представляет собой распределенную микропроцессорную систему.

Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей. Конкретный состав субмодулей, установленных на базовую платформу определяется назначением стенда.

Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты базовой платформы с помощью внешних контактов в количестве 62 шт.
