Описание товара
Назначение:
Лабораторный стенд «Определение изменения энтропии» (далее стенд) применяется для проведения лабораторных и практических работ по тематике «Теплоэнергетика и теплотехника» в высших и средних профессиональных учебных заведениях.

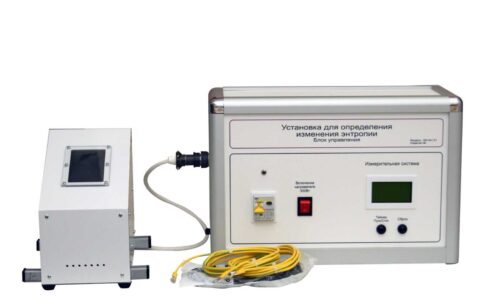

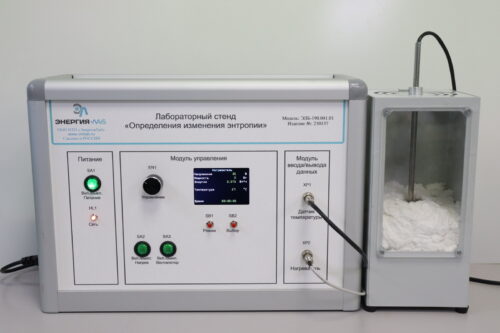

Состав и технические характеристики
1. Нагреватель мощностью 300Вт
2. Корпус нагревателя
3. Тигель с испытуемым образцом
4. Блок управления
5. Датчики температуры
Для проведения лабораторных работ стенд укомплектован измерительной и управляющей системами. Все датчики, установленные на объектах исследования, подключены к измерительной системе. Управляющая система, обеспечивает включение и выключение стенда.
Измерительная система стенда позволяет измерять величины температуры и электрической мощности, а также отображать их в символьном виде на графическом ЖК дисплее.
Данные на графическом ЖК дисплее должны отображаться в построчно в формате: наименование параметра, единица измерения, значение параметра.
Измерительная система представляет собой распределенную микропроцессорную систему.
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей. Конкретный состав субмодулей, установленных на базовую платформу определяется назначением стенда.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты SL-62 базовой платформы с помощью внешних контактов в количестве 62 шт.
Субмодули связаны по интерфейсу RS485.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод; тактовая частота I2С 100 кГц.
Технические характеристики:
Электропитание: от однофазной трехпроводной сети электропитания с нулевым рабочим и защитным проводниками (1P+N+PE), 220В, 50Гц.
Наибольшая потребляемая мощность: 1,5кВт.
Масса: 20кг.
Комплектность
Лабораторная установка «Определение изменения энтропии» – 1шт.
Диск с учебным видеороликом – 1шт.
Диск с методическими материалами – 1шт.
Гарантийный талон – 1шт.
Паспорт – 1шт.
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
