Лабораторная установка «Исследование рупорных антенн и зеркальной параболической антенны»

Лабораторная установка «Исследование рупорных антенн и зеркальной параболической антенны»
Модель: ЭЛБ-150.027.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Лабораторная установка формирует одно рабочее место для четырех студентов и обеспечивает проведение серии экспериментов учебного лабораторного практикума антенной тематики.

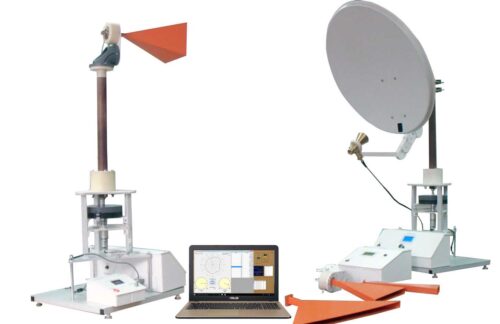

Лабораторная установка условно состоит из трех частей:
1. Передающая часть, состоящая из автоматизированного поворотного устройства, блока генераторной секции и излучающей рупорной антенны.
2. Приемная часть, состоящая из автоматизированного поворотного устройства, блока детекторной секции и приемной антенны.
3. Рабочая станция - персональный компьютер со специализированной управляющей программой, обеспечивающий дистанционное управление, сбор, обработку и визуализацию экспериментальных данных.

В состав установки входят следующие экспериментальные антенны:
1. Передающая антенна в виде пирамидального рупора с прямоугольным волноводным фидером;
2. Приемная Е- секториальная антенна с углом раскрыва меньшим оптимального;
3. Приемная Е- секториальная антенна с углом раскрыва равным оптимальному;
4. Приемная Е- секториальная антенна с углом раскрыва большим оптимального;
5. Зеркальная параболическая антенна.

Отличительной особенностью лабораторной установки является ее возможность работы в двух режимах: «Автономное управление» и «Внешнее управление».

В автономном режиме управление поворотными устройствами, режимами генераторной и детекторной секций осуществляются вручную с помощью соответствующих органов управления, установленных на передних панелях передающей и приемной части установки, при этом все необходимые параметры выводятся на индикаторы. Данный режим удобен для проведения учебных занятий с привлечением бригады из 4-6 студентов, когда каждый из студентов может «в живую» участвовать в процессе настройки и измерения параметров антенн.

В режиме внешнего управления с удаленного компьютера осуществляется дистанционное управление передающей и приемной частью установки, сбор и обработка экспериментальных данных. В этом случае не требуется близко приближаться к лабораторной установке, что повышает точность измерений, но несколько снижает наглядность эксперимента.

Установка позволяет:
1. проводить исследования направленных свойств рупорных антенн;
2. исследовать влияние геометрических параметров рупора на характеристики излучения;
3. изучить конструкцию зеркальной параболической антенны;
4. исследовать характеристики направленности и оценить влияния на них конструктивных параметров;
5. приобрести навыки настройки антенн.

Наименование

Количество, шт.

1

Штатив лабораторный с поворотным устройством

2

2

Передающая антенна

1

3

Передающая антенна

1

4

Приемная антенна

1

5

Детекторная секция

1

6

Генераторная секция

1

7

Электронный регистратор

1

8

Стол лабораторный

1

9

Рабочая станция (ноутбук с мышью)

1

10

Диск с программным обеспечением

1

11

Комплект документации, включающий методические рекомендации и мультимедийную методику

1

Лабораторная работа №1.
«Исследование диаграммы направленности рупорной пирамидальной антенны»
Лабораторная работа №2.
«Исследование диаграммы направленности Е-секториальной антенны с углом раскрыва меньше оптимального»
Лабораторная работа №3.
«Исследование диаграммы направленности Е-секториальной антенны с оптимальным углом раскрыва»
Лабораторная работа №4.
«Исследование диаграммы направленности Е-секториальной антенны углом раскрыва больше оптимального»
Лабораторная работа №5.
«Исследование диаграммы направленности зеркальной параболической антенны»
Электропитание установки осуществляется от сети переменного тока (220 В, 50 Гц).
Предусмотрено заземление установки через заземляющий контакт соединителя сети 220 В, продублированный специальной клеммой, размещенной на корпусе установки.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
