Типовой комплект учебного оборудования «Частотно регулируемый электропривод»

Описание товара

исполнение стендовое, модульное, компьютерная версия

Назначение
Типовой комплект учебного оборудования «Частотно регулируемый электропривод» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

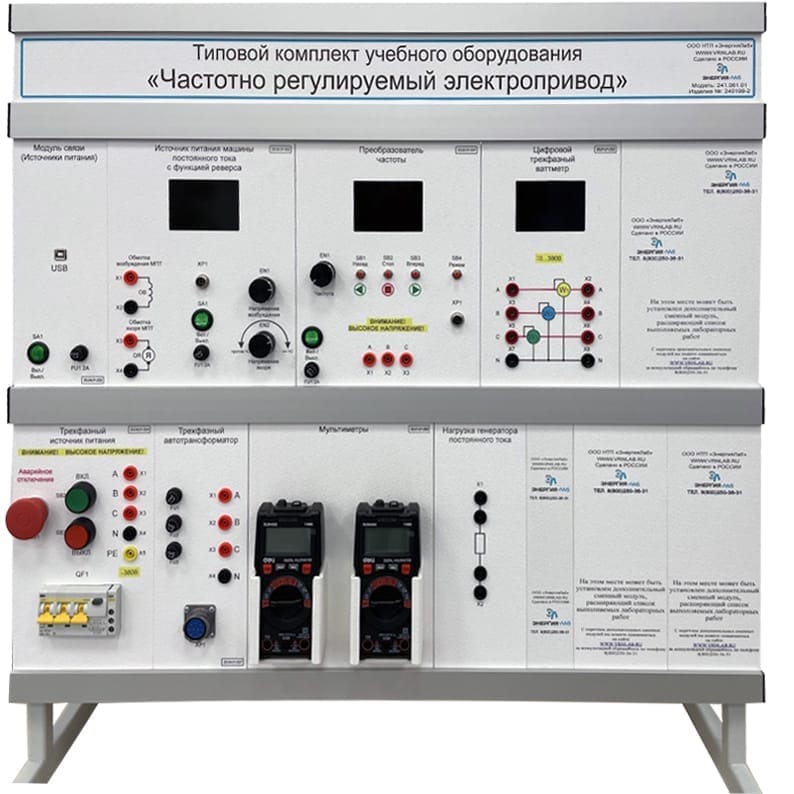

Учебное оборудование «Частотно регулируемый электропривод» выполнено в стендовом исполнении: стойки с установленными модулями установлены на собственных лабораторных столах.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Компьютерная версия: наличие ноутбука и программного обеспечения позволяет снимать статические и динамические характеристики с помощью виртуальных приборов.

Базовые эксперименты (лабораторные работы)

Исследование асинхронного двигателя с короткозамкнутым ротором:
— опыт короткого замыкания;
— опыт холостого хода;
— рабочие характеристики.

Статические характеристики АДКР:
– естественная механическая, электромеханическая характеристики;
– энергетические диаграммы.

Исследование ПЧ:
– управление от кнопочной панели;
– управление от виртуальной панели.

Исследование разомкнутой системы ПЧ-АД:
– механические характеристики;
– регулировочные характеристики;
– компенсация скольжения;
– компенсация момента;
– способы торможения.

Исследование замкнутой системы ПЧ-АД:
– настройка ПИ-регулятора контура скорости;
– регулировочные характеристики замкнутой системы;

Комплект поставки

1. Лабораторный стол – 1 шт.

Назначение
Лабораторный стол предназначен для установки стойки с модулями, электромашинного агрегата, ноутбука и другого необходимого оборудования.

2. Стойка для установки модулей - 1 шт.

Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.

3. Электромашинный агрегат – 1 шт.

Назначение
Электромашинный агрегат предназначен для выполнения лабораторно-практических работ с использованием электрических машин.

4. Ноутбук – 1 шт.

Назначение
Ноутбук предназначен для управления модулями стенда, отображения результатов измерений приборами и осциллографом.

5. Комплект модулей – 1 шт.

Назначение
Модули предназначены для выполнения лабораторно-практических работ.

5.1 Модуль «Однофазный источник питания» – 1 шт.

Назначение
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

5.2 Модуль «Модуль связи (источник питания)» - 1 шт.

Назначение
Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания микропроцессорных систем управления.

5.3 Модуль «Преобразователь частоты» – 1 шт.

Назначение
Модуль «Преобразователь частоты» предназначен для высокоэффективного управления скоростью вращения трехфазного асинхронного двигателя переменного тока.

5.4 Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт.

Назначение
Модуль «Источник питания машины постоянного тока с функцией реверса» предназначен для питания и управления машин постоянного тока.

5.5 Модуль «Цифровой трехфазный ваттметр 380В» – 1 шт.

Назначение
Модуль «Цифровой трехфазный ваттметр 380В» предназначен для измерения тока, напряжения, коэффициента мощности, активной, реактивной и полной мощностей.

6. Набор аксессуаров и документов – 1 шт.

6.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

6.2 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

6.3 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

6.4 Комплект программного обеспечения – 1 шт.

Назначение
Комплект программного обеспечения предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

6.4.1 Программный комплекс ELAB – 1 шт.

Назначение
Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

6.5 Комплект технической документации – 1 шт.

6.5.1 Техническое описание оборудования – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

6.5.2 Краткие теоретические сведения – 1 шт.
Набор документации, содержащий основные теоретические сведения.

6.5.3 Руководство по выполнению базовых экспериментов – 1 шт.

Технические характеристики

Потребляемая мощность, В·А

300

Электропитание:

от трехфазной сети переменного тока с рабочим нулевым и защитным

проводниками напряжением, В

частота, Гц

380

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота

800

600

1600

Масса, кг

70

Количество человек, которое одновременно и активно может работать на комплекте

2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
