Учебный стенд «Лабораторный комплекс с двигателем Д6»

Описание товара

• Лабораторных работ: 7

Учебный стенд применяется в учреждениях среднего и высшего профессионального образования в процессе обучения по курсам: «Устройство автотракторной техники», «Эксплуатация автотракторной техники», «Конструкция и расчет автотракторной техники».

Стенд также используется в образовательных учреждениях по подготовке водителей и специалистов по проектированию, техническому обслуживанию и ремонту грузовых автомобилей.

Стенд выполнен согласно ТУ 32.99.53–001–09519063– 2019 и имеет соответствующий сертификат производителя ГОСТ Р и сертификат качества ИСО 9001-2015 на данный вид продукции.

Стенд позволяет изучать системы впрыска, исследовать влияние внешних параметров на работу системы питания и управления двигателя внутреннего сгорания (ДВС).

Конструкция стенда обеспечивает свободный доступ ко всем узлам и агрегатам, тем самым обеспечивая регулировку систем и механизмов, диагностику работающего двигателя на всех скоростных режимах, без нагрузки.

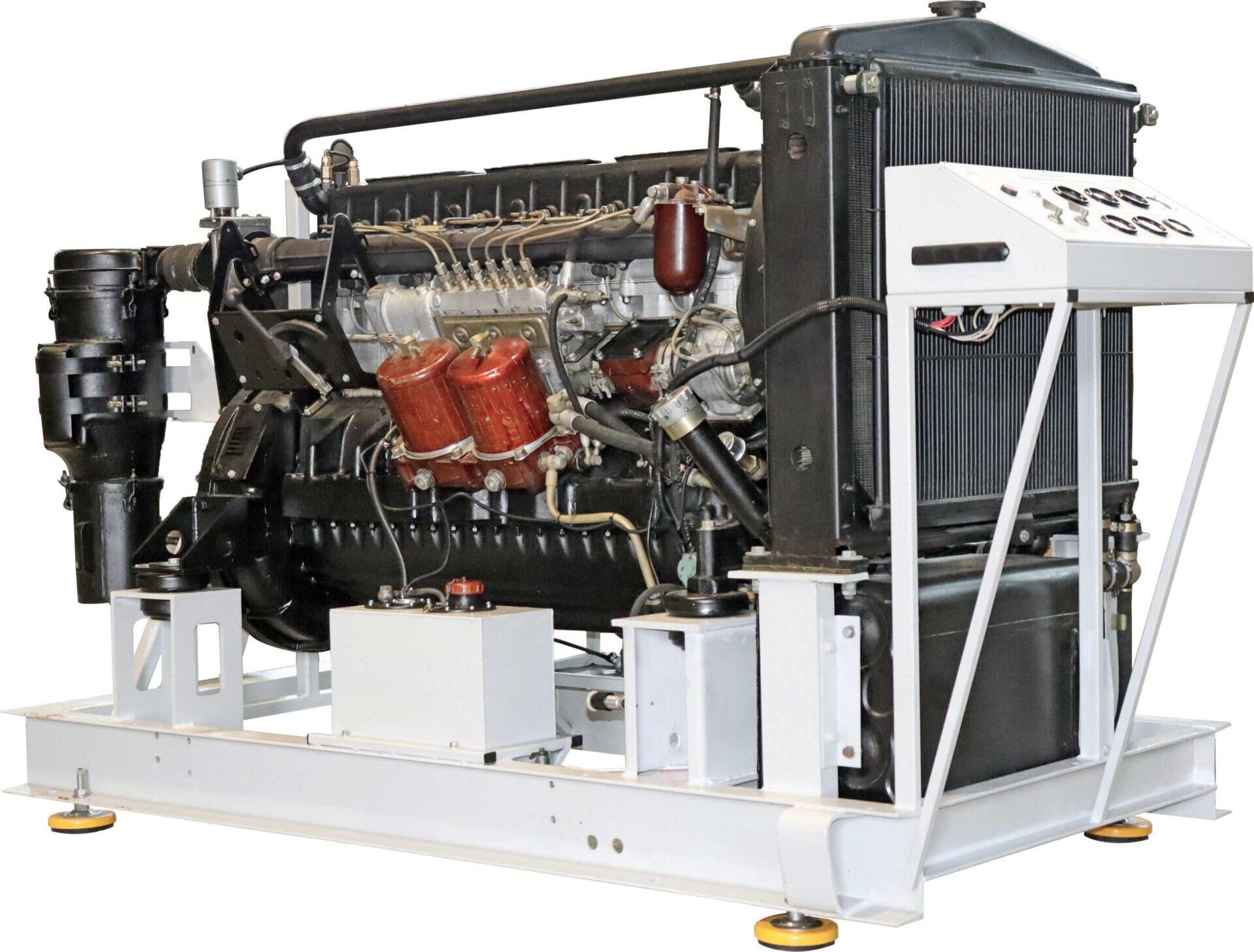

Лабораторный стенд выполнен в виде напольной стальной рамной конструкции и построен с использованием стандартной компонентной базы (поршневого дизельного двигателя, навесного оборудования, электрооборудования и элементов внешних систем) дизельного двигателя Д6. На стенде смонтирована система охлаждения двигателя с радиатором, система топливоподачи с топливным баком, система отвода отработанных газов с глушителем, система электрооборудования. На лицевой панели размещены основные штатные приборы индикации рабочих параметров двигателя (тахометр, индикаторы температуры охлаждающей жидкости и масла). Пуск двигателя обеспечивается при помощи выключателя стартера и приборов. Выбор режима работы двигателя при работе без нагрузки (в режиме «холостого хода») обеспечивается изменением частоты вращения коленчатого вала с панели управления стенда. Лицевые панели и панель управления стенда имеют защитное порошковое покрытие.

Состав:

1. дизельный двигатель модели Д6 с навесным оборудованием, установленный на мобильной раме;
2. панель управления двигателем с выключателем стартера и приборов и комплектом электропроводки;
3. топливный бак малого объема с указателем уровня топлива;
4. аккумуляторная батарея 24В или две по 12В;
5. глушитель шума двигателя;
6. радиатор системы охлаждения;
7. микропроцессорный модуль ввода неисправностей, с управлением от компьютера по средствам Wi-Fi и USB связи.
8. виртуальное методическое обеспечение «Дизельный двигатель»

Лабораторные работы

1. Изучение особенностей конструкции дизельного двигателя
2. Проверка уровня и замена технических жидкостей
3. Регулировка приводных ремней
4. Проверка электрооборудования двигателя и АКБ
5. Обслуживание топливной системы
6. Регулировочные работы на ДВС
7. Поиск и устранение простейших неисправностей электрооборудования, топливной систем

Комплект поставки

1. Учебный стенд «Лабораторный комплекс с двигателем Д6»
2. Ноутбук с установленной операционной системой и программным обеспечением.
3. Паспорт изделия.
4. Руководство по эксплуатации.
5. Методические рекомендации по проведению лабораторных работ.
6. Набор инструмента необходимого для выполнения ТО;
7. Руководство по ремонту и эксплуатации ДВС данного типа.
8. Виртуальное методическое обеспечение «Дизельный двигатель»
