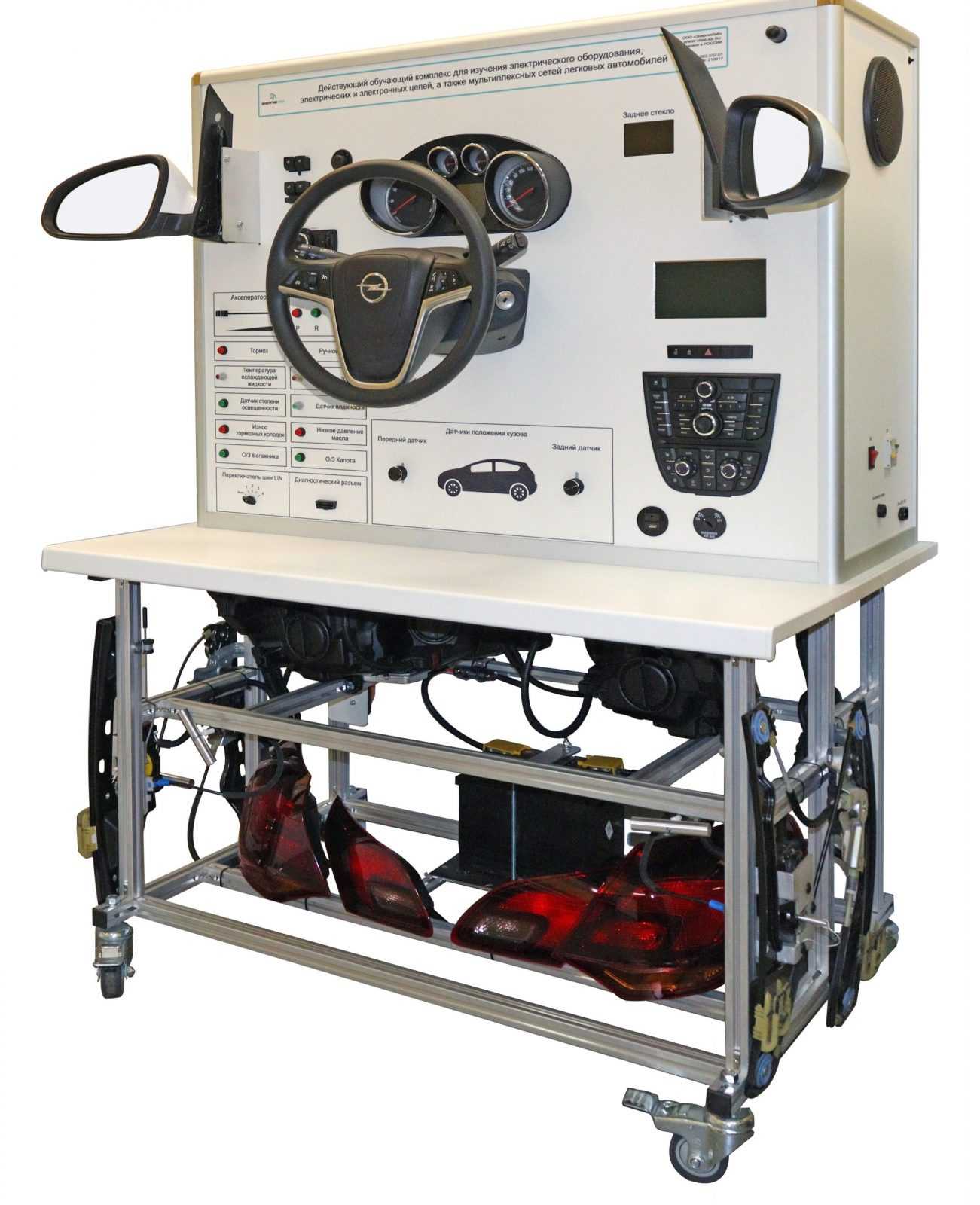

Действующий обучающий комплекс «Изучение электрического оборудования, электрических и электронных цепей, а также мультиплексных сетей легковых автомобилей»

Описание товара

Обучающий комплекс, включает в свой состав реальные элементы электрического и электронного оборудования современного автомобиля, а также конструкторские разработки производителя учебного оборудования, выполненного в виде моделирующей панели и панели управления. Все элементы комплекса функционируют в тех же режимах, что и на реальном автомобиле.

Обучающий комплекс представляет собой каркасный корпус из алюминиевой рамы на колесах, имеет возможность подключения к сети CAN High Speed, CAN Low Speed и сети LIN, обеспечивает требования безопасности при работе с ним.

Включает в себя следующие реальные элементы автомобиля:

- приборная панель;
- центральный замок зажигания с ключом;
- кнопка аварийной сигнализации;
- бортовой электронный блок управления BSI;
- блок предохранителей PSF1;
- блок рулевого управления с датчиком положения руля;
- передние ксеноновые фары и задние оптические блоки;
- передние и задние датчики положения кузова для коррекции положения фар;
- блок системы адаптивного освещения поворотов (AFS);
- панель управления системой кондиционирования;
- мультифункциональный экран;
- пульт управления зеркалом заднего вида и поднятием / опусканием стёкол со стороны водителя и со стороны пассажира;
- два зеркала заднего вида с электрическим приводом;
- двигатели поднятия правого и левого передних стёкол;
- два замка передних дверей;
- европейский диагностический разъём;
- магнитола с двумя динамиками;
- аккумуляторная батарея 12 Вольт.

Моделирующая панель, позволяющая моделировать процессы управления автомобилем, включающая в себя:

Пульт управления с:
- управлением выбором передачи;
- управлением потенциометром акселератора с визуализацией скорости движения автомобиля;
- управлением температурой охлаждающей жидкости, уровнем топлива и давлением масла;
- управлением стоп-сигнала, ручным тормозом, а также визуализацией процесса оттаивания заднего стекла;
- управлением датчиками степени освещённости и влажности;
- управление степенью изношенности тормозных колодок;
- отключением подушки безопасности.

Панель моделирования неисправностей электрического оборудования и систем передачи данных, с блоком предохранителей.

Стенд оборудован автоматическим зарядным устройством от сети 220 вольт с возможностью полного его обесточивания.

Приложения к системе:
-  электронный блок для визуализации, анализа и передачи информации по информационным сетям автомобиля с программным обеспечением.

Все элементы и блоки управления работают в тех же режимах, что и на реальном автомобиле.

Обучающий комплекс поставляется с программным обеспечением и блоком для визуализации, анализа и передачи полей данных по сетям системы. Данные получаемые блоком отображаются в шестнадцатеричной форме, с визуализацией каждого полубайта поля данных, имеет возможность назначения предписания полям управления с помощью персонального компьютера. Блок имеет кабель для подключения к персональному компьютеру.

Методическое обеспечение процесса обучения, разработанное производителем оборудования (1 к-т), состоит из:

- инструкции по эксплуатации на русском языке;
- учебно-педагогических материалов для преподавателей (содержат примеры практических работ, с порядком их выполнения);
- учебных материалов для обучающихся - лабораторный практикум для выполнения практических работ.Паспорт

Базовые эксперименты (лабораторные работы)

Лабораторный практикум включает в себя:
Работа 1 Ознакомление с обучающим комплексом
Работа 2 Режим имитации движения автомобиля
Работа 3 Ввод неисправностей
Работа 4 Анализ шины CAN High Speed
Работа 5 Анализ шины CAN Low Speed
Работа 5 Управление электронными блоками по шинам CAN High Speed
Работа 6 Анализ LIN-шины
Таблица 1 Перечень некоторых пакетов управления
Таблица 2 Перечень некоторых идентификаторов пакетов, передающихся по шинам CAN
Структурная схема шины LIN

Комплект поставки

  1. Учебная установка
  2. Паспорт
  3. Инструкция по эксплуатации
  4. Лабораторный практикум для выполнения практических работ
  5. Материалы для преподователей
  6. Мультимедийная методика (видео) на флешке
  7. Гарантийный талон

Технические характеристики

Габаритные размеры (ДхШхВ) 1150х800х1600 мм.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
