Комплект учебного оборудования «Промышленные датчики»

Описание товара

Ручное управление
Стендовое исполнение

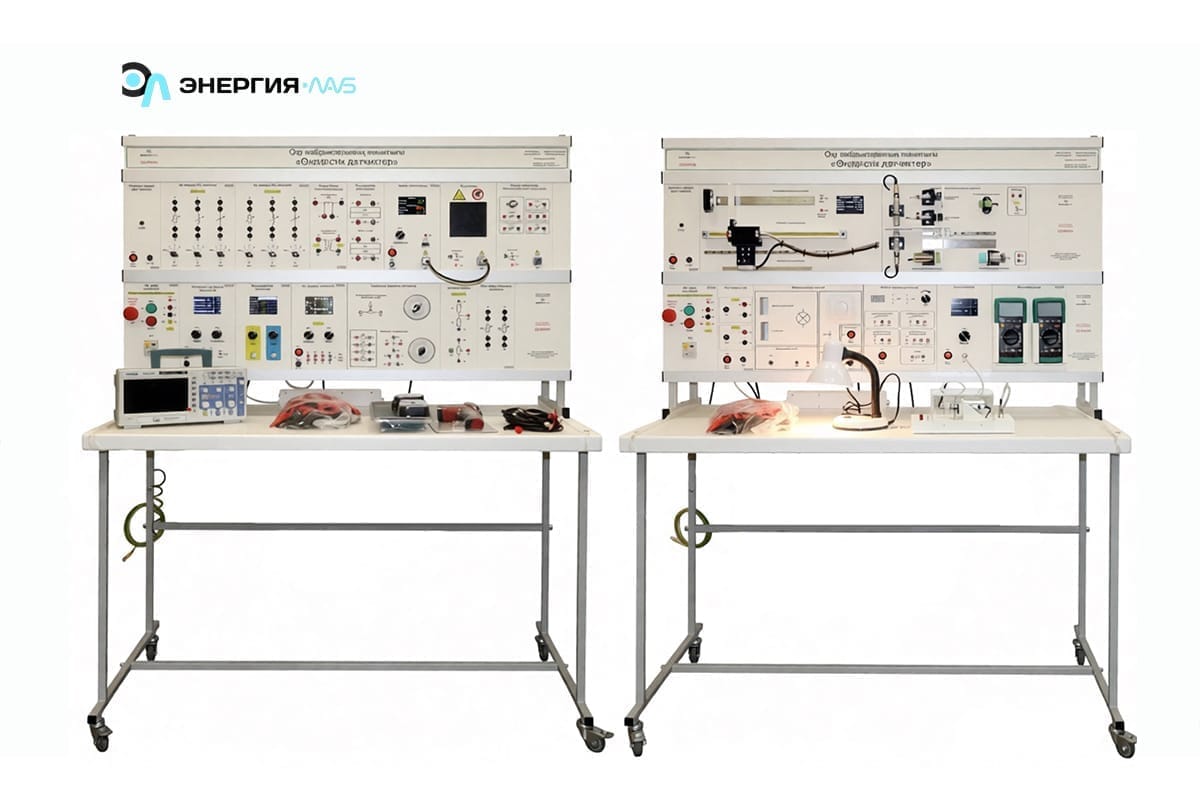

Комплект лабораторного оборудования выполнен в стендовом исполнении: стойка с модулями установленная на собственном лабораторном столе.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Базовые эксперименты (лабораторные работы)

  1. Изучение датчиков тока и напряжения (6 датчиков: измерительный шунт, трансформатор тока, интегральный датчик тока на основе эффекта Холла, делитель напряжения, трансформатор напряжения, интегральный датчик напряжения на основе эффекта Холла):
    • изучение статических характеристик исследуемых датчиков (6 экспериментов);
    • изучение частотных характеристик исследуемых датчиков (6 экспериментов).
  2. Изучение датчиков температуры (6 датчиков: термостат, термопара, кремниевый терморезистор, платиновый терморезистор, интегральный датчик температуры, бесконтактный пирометр):
    • изучение статических характеристик исследуемых датчиков (6 экспериментов).
  3. Изучение датчиков магнитного поля (5 датчиков: геркон, датчик Холла с дискретным выходом, аналоговый датчик Холла, магниторезистор с дискретным выходом, магниторезистор с аналоговым выходом):
    • рабочие характеристики геркона, магниторезистора с дискретным выходом и датчика Холла с дискретным выходом (3 эксперимента);
    • изучение статических характеристик аналогового датчика Холла и магниторезистора с аналоговым выходом (2 эксперимента).
  4. Изучение датчиков освещенности и света (1 интегральный датчик):
    • изучение статических характеристик датчика освещенности (1 эксперимент);
    • изучение статических характеристик датчика освещенности при естественном освещении (1 эксперимент).
  5. Изучение бесконтактных конечных выключателей и измерителей приближения и перемещения (8 датчиков: емкостной бесконтактный конечный выключатель, индуктивный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель на основе эффекта Холла, оптический бесконтактный конечный выключатель, индуктивный преобразователь перемещения, ультразвуковой измеритель расстояния):
    • рабочие характеристики емкостного и индуктивного датчиков в «торцевом» режиме (2 эксперимента);
    • рабочие характеристики магниточувствительных датчиков на основе герконов и датчиков Холла в «торцевом» режиме (2 эксперимента);
    • рабочие характеристики оптического датчика; — статическая характеристика индуктивного преобразователя перемещений;
    • статическая характеристика ультразвукового измерителя расстояния, определение зоны нечувствительности измерителя (2 эксперимента);
  6. Изучение линейных энкодеров (2 датчика: оптический линейный энкодер, магнитный линейный энкодер):
    • рабочие характеристики оптического энкодера, определение разрешающей способности датчика;
    • рабочие характеристики магнитного энкодера, определение разрешающей способности датчика;
  7. Изучение датчиков частоты вращения (2 датчика: оптический энкодер, тахогенератор):
    • рабочие характеристики оптического энкодера;
    • статические характеристики тахогенератора на холостом ходу и под нагрузкой (2 эксперимента).
  8. Изучение датчиков углового положения (2 датчика: потенциометрический датчик углового положения, вращающийся трансформатор):
    • статические характеристики потенциометрического датчика на холостом ходу и под нагрузкой (2 эксперимента);
    • статические характеристики вращающегося трансформатора в синусно-косинусном режиме на холостом ходу, при наличии нагрузки или наличии вторичного симметрирования (5 экспериментов);
    • статические характеристики вращающегося трансформатора в линейном режиме на холостом ходу и при наличии нагрузки (2 эксперимента).

Комплект поставки

1. Лабораторный стол – 1 шт.

2. Стойка для установки модулей - 1 шт.

3. Комплект модулей – 1 шт.

Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда,...

Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.  ...

Модуль «Трехфазный генератор» - 1 шт
Модуль «Трехфазный генератор» предназначен для генерации трехфазного выходного напряжения с амплитудой до 12В и частотой до 400Гц. Есть возможность грубой...

Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки...

Модуль «Мультиметры» - 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления. Технические характеристики Габариты (Д×В), мм 200×260 Технические особенности Корпус модуля выполнен...

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной...

Модуль «Однофазная RLC нагрузка», 12В - 1 шт
Модуль «Однофазная RLC нагрузка» 12В предназначен для реализации различного вида нагрузки.   Модуль состоит из переменного резистора, индуктивности и емкости,...

Модуль «Однофазная RLC нагрузка» 220В - 1 шт
Модуль «Однофазная RLC нагрузка» 220В предназначена для реализации различного вида нагрузки.

Модуль «Шунт и добавочное сопротивление» - 1 шт
Модуль «Шунт и добавочное сопротивление» предназначен для проведения лабораторных работ.

Модуль «Блок измерительных трансформаторов» - 1 шт
Модуль «Блок измерительных трансформаторов» предназначен для преобразования электрических величин.

Модуль датчиков тока и напряжения н основе эффекта Холла.
Назначение
Предназначен для исследования свойств и параметров датчиков на основе эффекта Холла.

Цифровой осциллограф Hantek – 1 шт.
Назначение
Цифровой осциллограф предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.

Модуль датчиков перемещения – 1 шт.

Назначение
Модуль предназначен для определения и снятия параметров датчиков перемещения. В модуль входит датчик ультразвуковой, магнитный, оптический.

Модуль делителей.
Назначение
Модуль предназначен для снятия напряжений в разных режимах работы.

4. Пирометр - 1 шт.

5. Измеритель R-L-C – 1шт.

6. Набор аксессуаров и документов – 1 шт.

6.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
6.2 Паспорт – 1 шт.
6.3 Мультимедийная методика – 1 шт.
6.4 Комплект технической документации – 1 шт.
6.4.1 Техническое описание оборудование – 1 шт.
6.4.2 Краткие теоретические сведения – 1 шт.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
