Комплект лабораторного оборудования «Изучение работы ЦАП и АЦП»

Описание товара

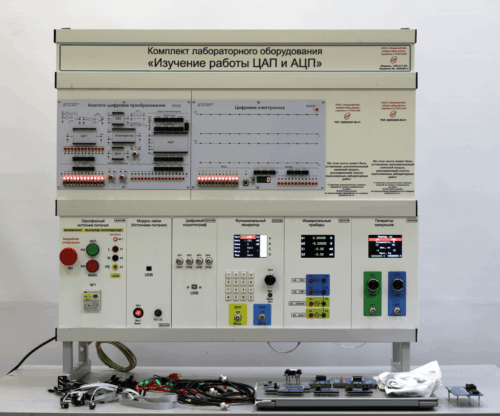

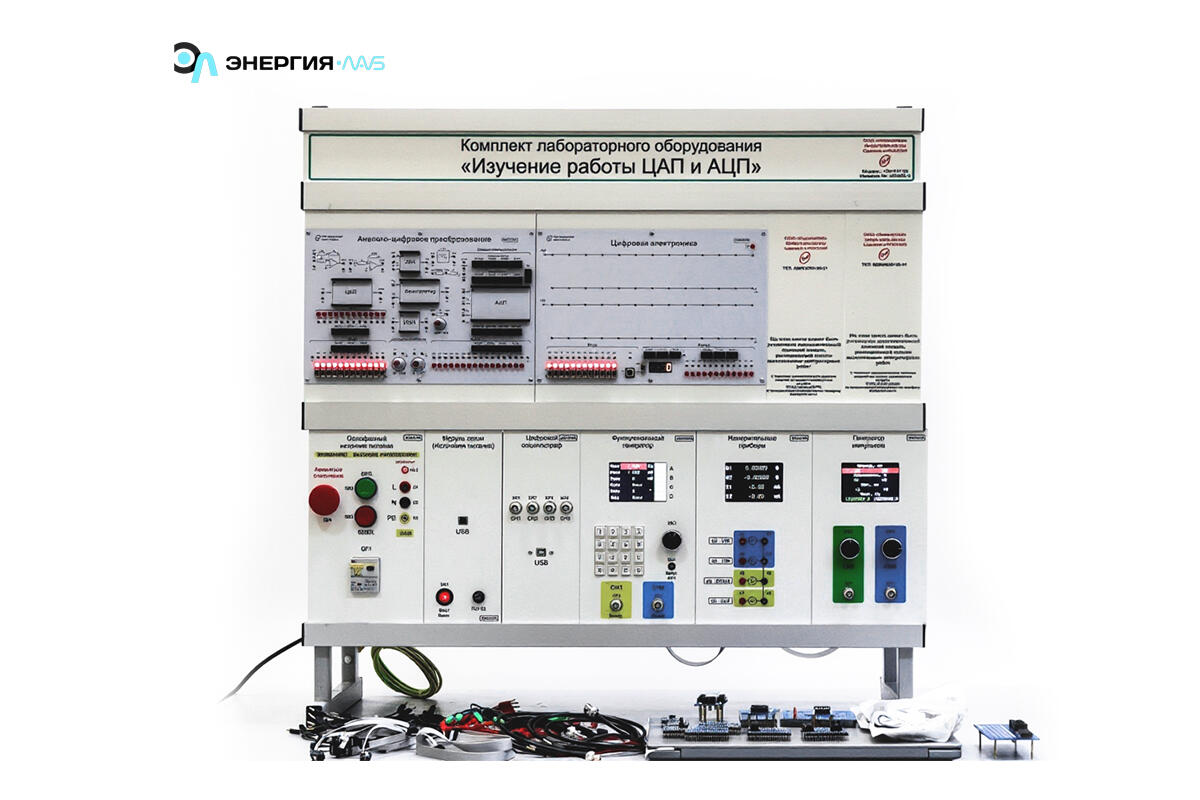

Комплект лабораторного оборудования «Изучение работы ЦАП и АЦП» (далее - Комплект) выполнен в стендовом исполнении: стойка с модулями устанавливается на столе Заказчика.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Помочь студентам в изучении методов и принципах работы большинства цифро-аналоговых (ЦАП) и аналого-цифровых (АЦП) устройствах.

Позволить студентам самостоятельно собрать из однотипных функциональных узлов цифровые схемы. Провести исследование статических и динамических параметров с возможностью визуализации сигналов в промежуточных точках изучаемой структуры.

Провести исследования наиболее распространенных ЦАП и АЦП в интегральном исполнении.

Получение измеряемых данных, как в ручном режиме, так и в автоматическом режиме, с использованием специализированного оборудования.

Облегчить создание отчета по проделанным исследованиям с помощью специализированного программного обеспечения и специализированного оборудования.

Базовые эксперименты (лабораторные работы)

1) ЦАП:
- характеристика преобразования;
- напряжение смещения нуля;
- погрешность полной шкалы;
- относительная разрешающая способность;
- абсолютная разрешающая способность;
- дифференциальная погрешность;
- интегральная погрешность;
- скорость преобразования (время одного преобразования);
2) АЦП:
- характеристика преобразования;
- максимальное напряжение преобразования;
- погрешность смещения нуля;
- погрешность полной шкалы;
- определение разрешающей способности;
- нелинейность;
- дифференциальная нелинейность;
- отсутствие пропущенных кодов;
- монотонность характеристики преобразования;
- время преобразования;
3) ИОН:
- Коэффициент стабилизации по входному напряжению;
- Коэффициент стабилизации по току нагрузки;
- Долговременная нестабильность (временной дрейф);
- Ток потребления («ток холостого хода», «минимальный рабочий ток»);
- Собственное падение напряжения;
- Коэффициент подавления помех с шины питания (PSRR);
- Переходная характеристика;
- Нагрузочная переходная характеристика (время установления выходного напряжения);
- Выходной ток короткого замыкания.
4) УВХ:
- Ошибка усиления;
- Ошибка хранения;
- Время захвата;
5) Компаратор:
- статическая точность
- статическая чувствительность
- Время переключения компаратора tn:
- Время задержки tз;
- Время нарастания tн (и спада tс) до порога срабатывания логической схемы.
6) Изучение цифрового частотомера.
7) Изучение цифрового фазометра.
8) Изучение измерителя временных интервалов

Комплект поставки

1. Стойка для установки модулей

2. Комплект модулей – 1 шт.

1) Измерительные приборы 30В - 1 шт
Назначение Модуль «Измерительные приборы 30В» предназначен для измерения тока и напряжения в цепях переменного и постоянного тока. Технические характеристики Диапазон...
2) Модуль "Функциональный генератор" - 1 шт
Назначение Модуль «Функциональный генератор» предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего...
3) Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда,...
4) Модуль «Модуль связи (источник питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания...
5) Цифровой осциллограф - 1 шт
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик. Технические характеристики Управление ПО на компьютере Режимы...

Модуль «Генератор импульсов»
Модуль «Цифровая электроника»
Модуль «Аналого-цифровое преобразование»

3. Набор аксессуаров и документов
3.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
3.2 Набор сменных функциональных блоков – 1 шт.
Состав:
- логический элемент, выполняющий логическую функцию «конъюнкция»;
- счетный триггер;
- два RS-триггера;
- двоичный реверсивный счетчик;
- сдвиговый регистр;
- два входных формирователя прямоугольных импульсов;
- ЦАП с резистивной матрицей R-2R;
- ЦАП на дискретных элементах;
- ЦАП на источниках тока;
- ЦАП с ШИМ модуляцией (микроконтроллер + RC фильтр);
- ЦАП на источниках тока;
- АЦП параллельного типа;
- АЦП последовательного приближения (поразрядного уравновешивания);
- АЦП двойного интегрирования;
- АЦП многотактного интегрирования;
- сигма-дельта АЦП;
- сигма-дельта АЦП на дискретных элементах;
- АЦП конвеерного типа
- ИОН на стабилитроне;
- ИОН bandgap;
- УВХ;
- компаратор 1 на ОУ, одновходовый;
- компаратор 2 на ОУ, двухвходовый;
- компаратор 3 на ОУ, регенеративный;
- компаратор 4 на стандартной микросхеме;
- компаратор 5 компаратор с «окном».

Блоки соединение с модулем осуществляется посредством разъемов PLD.

3.3 Ноутбук – 1 шт.
3.4 Паспорт – 1 шт.
3.5 Комплект программного обеспечения – 1 шт.
3.6 Комплект технической документации – 1 шт.

Комплект выполнен согласно ТУ 32.99.53–001–09519063– 2019 и имеет соответствующий сертификат производителя ГОСТ Р и сертификат качества ИСО 9001-2015 на данный вид продукции.
