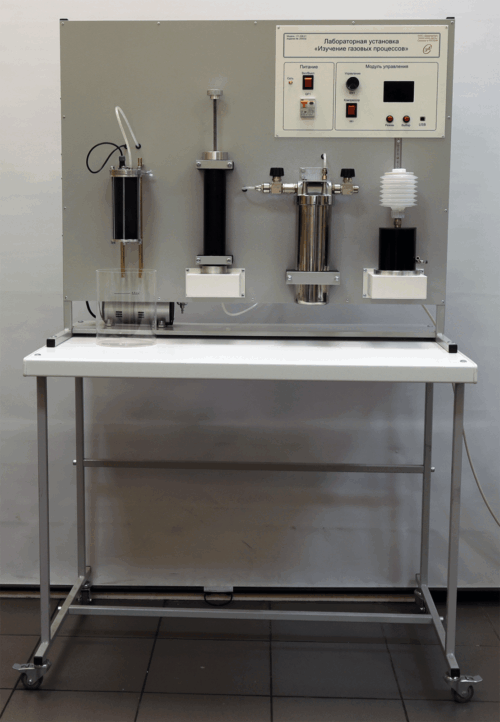

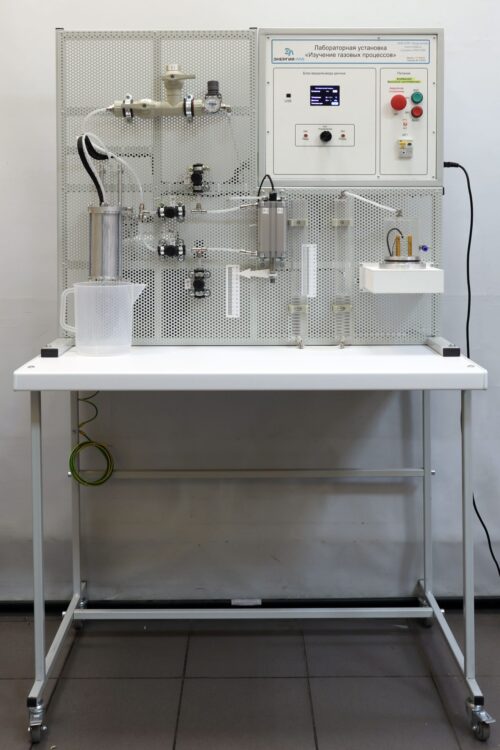

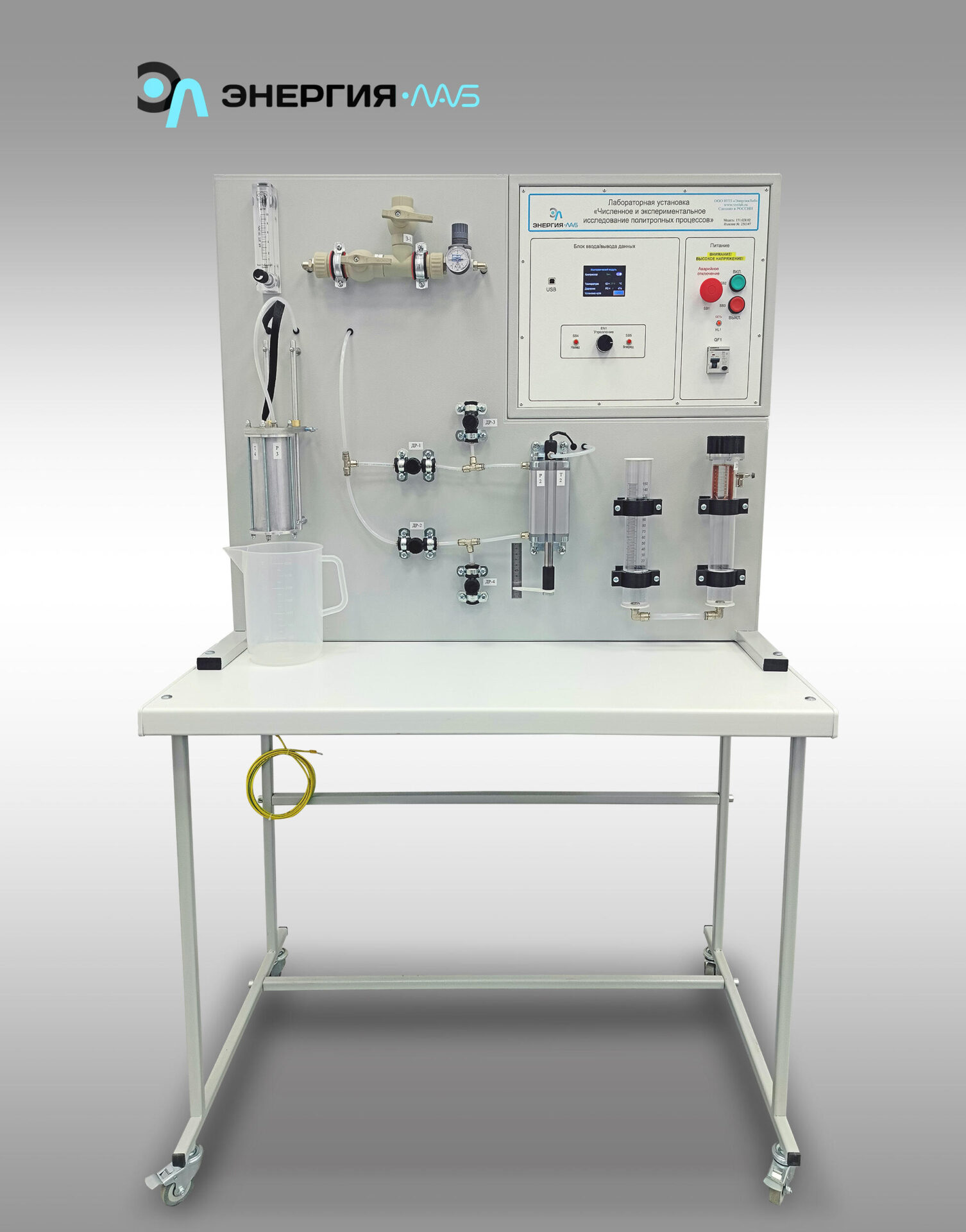

Лабораторная установка «Изучение газовых процессов»

Модель: ЭЛБ-171.039.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Установка предназначена для проведения лабораторных работ для студентов, обучающихся в высших и средних учебных заведениях. Установка позволяет изучить процессы, при котором один из параметров газа остается постоянным. Установка выполнена согласно ТУ 32.99.53–001–09519063– 2019 и имеет соответствующий сертификат производителя ГОСТ Р и сертификат качества ИСО 9001-2015 на данный вид продукции.

Технические характеристики.

Габаритные размеры стола (ДхШхВ): 1000х600х800 мм

Габаритные размеры лабораторной установки (ДхШхВ): 980х400х800 мм

Электропитание от сети переменного тока:

Напряжением 220В, частотой 50Гц.

Состав стенда.

1. Лабораторный стол.
Лабораторный стол предназначен для удобного расположения лабораторного установки. Лабораторный стол состоит из металлического основания и столешницы. Основание стола представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. Основание укомплектовывается колесами. На основании лабораторного стола жестко закреплена столешница из диэлектрического материала.

2. Лабораторная установка.
Лабораторная установка предназначена для проведения лабораторных работ.

Установка представляет собой рамное основание, выполненное из металлического профиля, покрытого порошковой краской.

Лицевая панель установки выполнен из устойчивого к механическим воздействиям ABS пластика, белого цвета. Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.

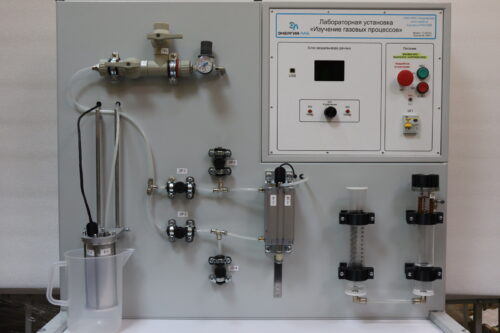

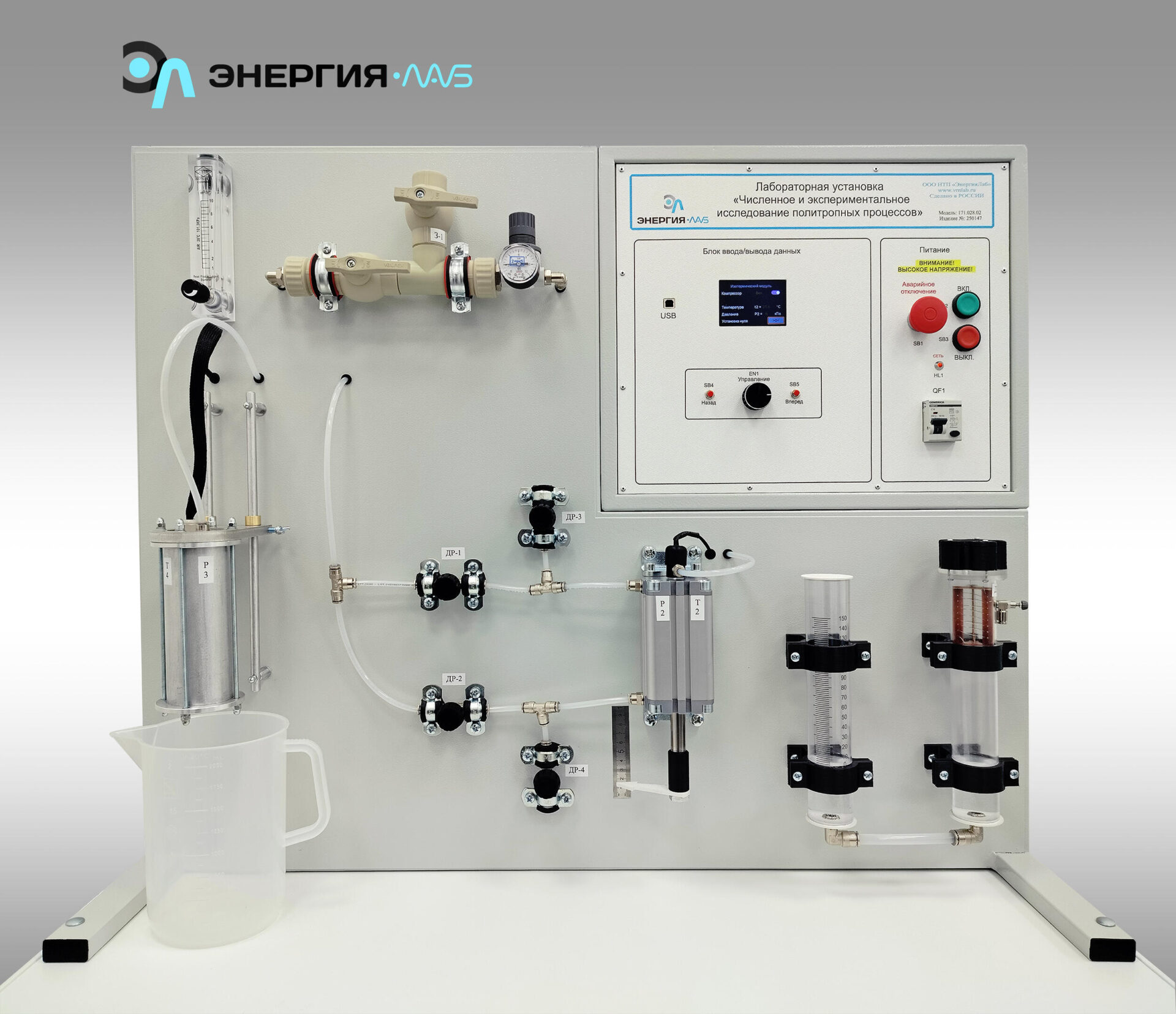

На лабораторной установке смонтированы элементы, позволяющие проводить испытания, в состав которых входят:

2.1 Воздушный нагреватель.

2.2 Воздушный компрессор.

2.3 Датчик давления.

2.4 Датчик температуры.

2.5 Сосуд для изучения изобарного процесса.

2.6 Сосуд для изучения изохорного процесса.

2.7 Сосуд для изучения изотермического процесса.

2.8 Блок управления.

2.8.1. Цветной LCDTFT дисплей

2.8.2. Микропроцессорная система.

Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.

Протокол обмена LCPE (LAB Communication protocol Engineering) позволяет организовать обмен данными и управление различными модулями из программного комплекса ELAB.

2.8.3. USB разъем для связи с компьютером.

3. Программный комплекс имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией.

Программный комплекс предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

Программный комплекс ELAB при каждом запуске автоматически определяет активный COM порт подключения оборудования, при этом номер порта автоматически подсвечивается во всплывающем окне.

Корректный запуск программного обеспечения производится только при наличии соединения ноутбука с аппаратной частью лабораторного оборудования (USB соединение), а также при включенном питании лабораторного стенда.

Программный комплекс ELAB является универсальным для различных направлений науки и техники. После запуска программы производится распознание подключенного устройства и конфигурирование окна программы под конкретное устройство.

Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд. Для удобства восприятия, программа реализована в виде мнемосхемы с возможностью мониторинга основных параметров лабораторного стенда и управления.

Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводит в отдельном окне значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивают возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимируют полученную графическую зависимость и др.

Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном, текстовом форматах.

1. Лабораторный стол – 1 шт.
2. Лабораторная установка – 1 шт.
3. Учебный видеоролик, методические указания и программное обеспечение на электронном носителе – 1 шт.
4. Руководство по эксплуатации – 1 шт.
5. Комплект проводов – 1 шт.
1. Исследование изотермического процесса.
2. Исследование изобарного процесса.
3. Исследование изохорного процесса.
4. Непрерывное измерение давления, температуры и объёма газа в камере.
5. Сравнение полученных данных с численным экспериментом.
6. Определение совершенной работы, внутренней энергии и энтропии.
7. Исследование политропного процесса.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
