Учебный стенд «Распределение усилий в плоских фермах» предназначен для проведения цикла лабораторно-практических занятий дисциплин «Сопротивление материалов», «Металлические конструкции» и других смежных технических дисциплин.
Учебная лабораторная установка позволяет организовать рабочее место для бригады студентов из 3-4 человек.
Учебная лабораторная установка представляет собой программно-измерительный комплекс, включающая в себя экспериментальную и измерительную часть.

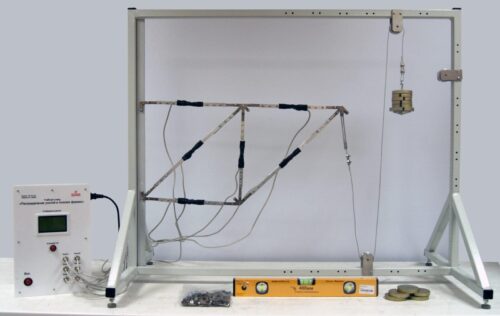

Экспериментальная часть состоит из силовой рамы, представляющую собой объемную конструкцию с отверстиями для сборки устройств нагружения и крепления экспериментальных объектов – плоских ферм различной конфигурации. Для возможности определения взаимного расположения мест крепления ферм и системы нагружения, на силовой раме предусмотрена измерительная шкала, градуированная в сантиметрах.
В состав поставки входят шесть стрежней с тензометрическими датчиками. Каждый тензометрический датчик соединяется с Измерительным прибором посредством кабеля. Система нагружения представляет собой набор роликовых блоков, тягового троса и комплект подвесов с наборными грузами. Система нагружения фиксируется винтами в отверстиях пространственной рамы, что позволяет реализовать практически все возможные случаи нагрузки плоских ферм.
Измерительная часть (Измерительный прибор) содержит шестиканальную аналого-цифровую систему обработки сигналов тензометрических датчиков, а также микропроцессорную систему обработки и визуализации экспериментальных данных. Измерительная часть содержит все необходимые источники питания и электронные системы, необходимые для эксплуатации лабораторного комплекса.
Предусмотрена возможность установки дополнительных субмодулей (до пяти) с целью расширения функциональных возможностей прибора. (Примечание: субмодули в комплект поставки не входят и поставляются по отдельному заказу).
Особенностью учебной лабораторной установки является использование для фиксации малых деформаций образца прецизионных тензометрических датчиков, построенных по компенсационной мостовой схеме.
С целью защиты от повреждений, тензодатчики закрыты защитной амортизационной трубкой.
Учебный стенд «Распределение усилий в плоских фермах»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
|
№ |
Наименование |
Количество, шт. |
|
1 |
Стальное основание с регулируемыми опорами |
1 |
|
2 |
Уровень |
1 |
|
3 |
Комплект стержней с установленными тензорезисторами для сборки плоской фермы (количество стержней в комплекте — 6) |
1 |
|
4 |
Измерительный прибор |
1 |
|
5 |
Система нагружения |
1 |
|
6 |
Диск с мультимедийной методикой |
1 |
|
7 |
Диск с методическими указаниями |
1 |
|
8 |
Сертификат ИСО |
1 |
Теоретический расчет нагрузки плоской фермы
Электропитание — 220В, 50Гц
Габаритные размеры (д, г, в), мм — 1000*800*500
Масса (без грузов) — до 25 кг.
Габаритные размеры (д, г, в), мм — 1000*800*500
Масса (без грузов) — до 25 кг.
Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
