Учебное оборудование «Распределение усилий в плоских фермах»

Описание товара

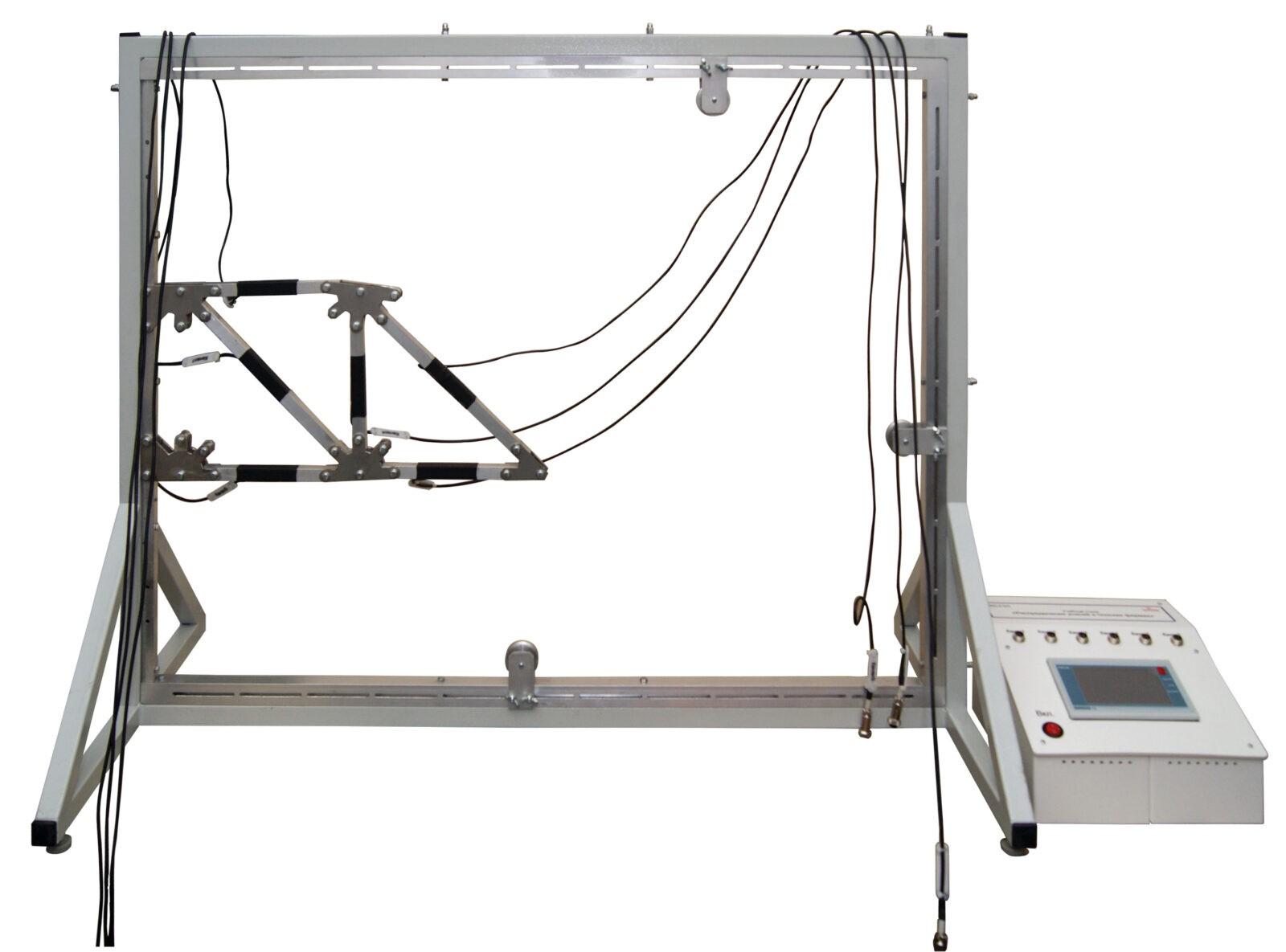

Учебный стенд «Распределение усилий в плоских фермах» предназначен для проведения цикла лабораторно-практических занятий дисциплин «Сопротивление материалов», «Металлические конструкции» и других смежных технических дисциплин. Учебный стенд позволяет организовать рабочее место для бригады студентов из 3-4 человек. Учебное оборудование представляет собой программно-измерительный комплекс, включающая в себя экспериментальную и измерительную часть.

Экспериментальная часть состоит из силовой рамы, представляющую собой объемную конструкцию с возможностью сборки устройств нагружения и крепления экспериментальных объектов – плоских ферм различной конфигурации. В состав поставки учебного стенда входят шесть стрежней с тензометрическими датчиками. Каждый тензометрический датчик соединяется с измерительным прибором посредством кабеля.

Система нагружения представляет собой набор роликовых блоков, тягового троса и комплект подвесов с наборными грузами. Система нагружения фиксируется винтами в отверстиях пространственной рамы, что позволяет реализовать практически все возможные случаи нагрузки плоских ферм.

Измерительная часть (измерительный прибор) содержит шестиканальную аналого-цифровую систему обработки сигналов тензометрических датчиков, а также микропроцессорную систему обработки и визуализации экспериментальных данных.

Измерительная часть содержит все необходимые источники питания и электронные системы, необходимые для эксплуатации учебного стенда.

Особенностью учебного стенда является использование для фиксации малых деформаций образца прецизионных тензометрических датчиков, построенных по компенсационной мостовой схеме. С целью защиты от повреждений, тензодатчики закрыты защитной амортизационной трубкой.

При работе со сборочными стрежнями ферм необходимо соблюдать аккуратность и не допускать сильных ударов, изгибов, сдавливания и других интенсивных механических воздействий на тензометрические датчики. Также не допускается прикладывать к стержням интенсивные усилия, поскольку при потере прямолинейности и остаточном искривлении образца дальнейшая его эксплуатация будет невозможна.

Базовые эксперименты (лабораторные работы)

Методическое обеспечение содержит описание работы учебного лабораторного стенда с соответствующим графическим материалом.
Методические материалы обеспечивают ясное представление о последовательности выполнения учебных лабораторных работ, содержат четко сформулированные требования по порядку проведения измерений, бланки заполняемых таблиц.

Технические характеристики

Масса учебного стенда: 40 кг.
Габаритные размеры: 1000 x 500 x 800 мм.
Электропитание блока измерения усилий осуществляется от сети переменного тока 220В, 50 Гц.
Мощность, потребляемая учебным стендом: 400 Вт.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида. Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
