Учебный стенд позволяет моделировать балку, лежащую на шарнирно-неподвижной и шарнирно-подвижной опорах, и контрольную балку, защемленную одним концом; определять величины опорных реакций балок.

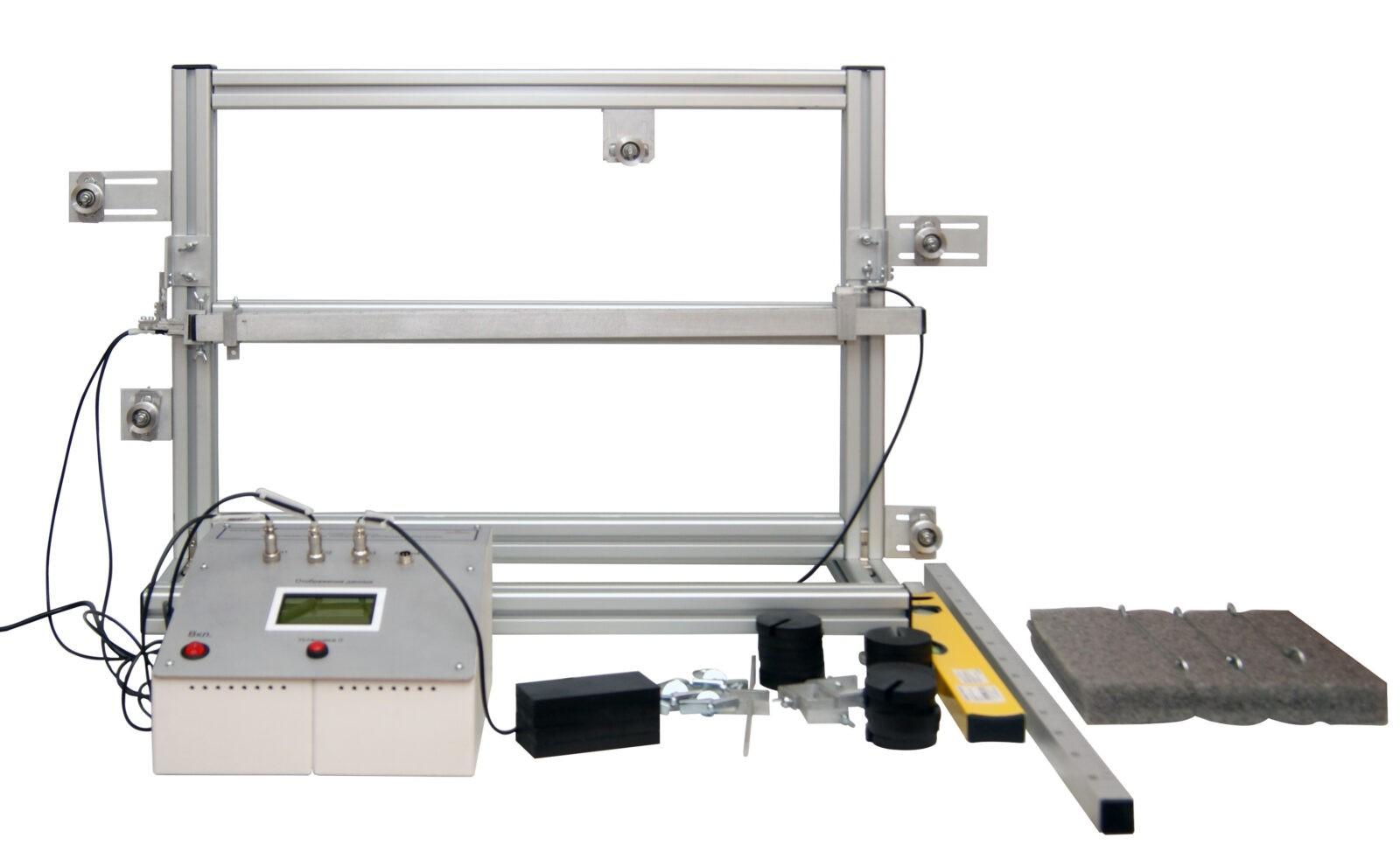

Учебный стенд представляет собой настольную рамную конструкцию состоящую из конструкционного алюминиевого профиля сечением 40х40 мм, с пазом 8 мм.
На раме закреплена система датчиков позволяющая определять реакции опор: вертикальную и горизонтальную реакции в одной опоре и вертикальную реакцию в другой опоре.
В опоры устанавливаются либо балка с двумя шарнирными опорами, либо односторонне защемленная балка. Конструкция учебного стенда обеспечивает легкую и быструю замену одной балки на другую. Обе балки оснащены линейками.
На балки устанавливаются различные виды нагружения:
• Пара сил
• Сосредоточенная сила
• Распределенная нагрузка
Для установки различных видов нагружения используются грузы различного типа и номинала и приспособления, а также направляющие ролики, которые имеют возможность свободной установки на периметре учебного стенда для обеспечения произвольного направления сил.
Информация с датчиков обрабатывается управляемыми усилителями и выводится на цифровой дисплей, установленный на выносном блоке индикации. Данные с датчиков отображаются на дисплее в режиме реального времени. Лицевая панель блока индикации изготовлена из алюминия, с нанесенными обозначениями и цветными изображениями, выполненными методом металлографии.
Учебный стенд «Определение опорных реакций балок»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
Каркас учебного стенда - 1 шт.
Балка шарнирная - 1 шт.
Балка защемленная - 1 шт.
Датчик усилия - 3 шт.
Блок индикации - 1 шт.
Набор ключей - 1 комплект.
Уровень строительный - 1 шт.
Подвес груза 2Н (200 гр) - 4 шт.
Груз 2Н (200 гр) - 20 шт.
Груз 5Н (500 гр) - 4 шт.
Подвес - 2 шт.
Поперечина пары сил - 1 шт.
Трос - 3 шт.
Ролик направляющий - 5 шт.
Паспорт - 1 экз.
Балка шарнирная - 1 шт.
Балка защемленная - 1 шт.
Датчик усилия - 3 шт.
Блок индикации - 1 шт.
Набор ключей - 1 комплект.
Уровень строительный - 1 шт.
Подвес груза 2Н (200 гр) - 4 шт.
Груз 2Н (200 гр) - 20 шт.
Груз 5Н (500 гр) - 4 шт.
Подвес - 2 шт.
Поперечина пары сил - 1 шт.
Трос - 3 шт.
Ролик направляющий - 5 шт.
Паспорт - 1 экз.
Лабораторная работа №1. «Исследование реакции опор балки, лежащую на шарнирно-неподвижной и шарнирно-подвижной опорах»
Лабораторная работа №2. «Исследование реакции опоры балки, защемленной одним концом»
Лабораторная работа №2. «Исследование реакции опоры балки, защемленной одним концом»
Габаритные размеры, мм 900х300х550
Масса (с грузами), кг 45
Масса (с грузами), кг 45
Учебный стенд «Определение опорных реакций балок» от компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» доставит Учебный стенд «Определение опорных реакций балок», произведет его пуско-наладку (если это необходимо), обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепежи и т.д.) для обеспечения данного требования.
Учебное оборудование, стенды, тренажеры соответствуют действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
