Учебный стенд "Изучение стержней"

Учебный стенд "Изучение стержней"
Модель: ЭЛБ-161.036.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Учебный стенд «Изучение стрежней» предназначен для изучения явления потери устойчивости при сжатии прямолинейного изучаемого образца и позволяет проводить цикл лабораторно практических занятий дисциплин «Сопротивление материалов», «Металлические конструкции» и смежных технических дисциплин.

Лабораторная установка позволяет организовать рабочее место для бригады студентов из 2-4 человек.

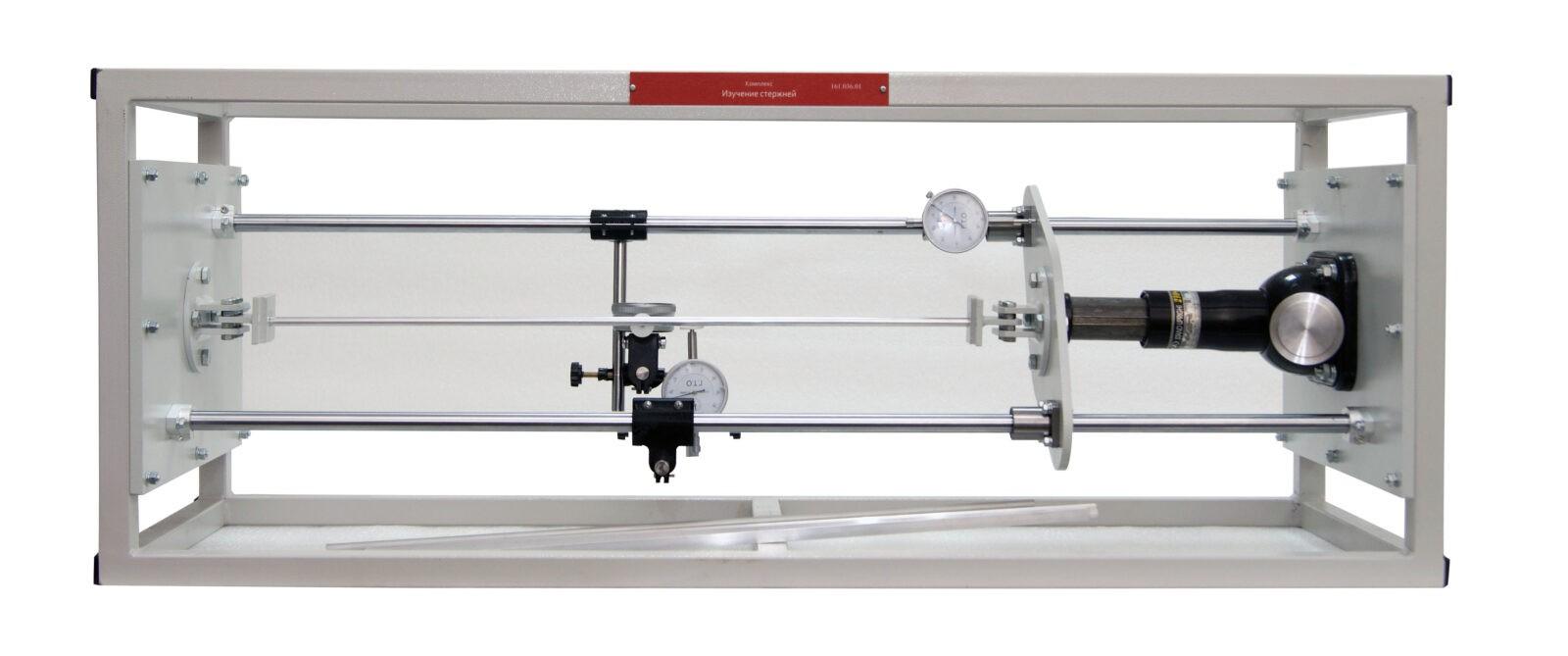

Экспериментальная часть стенда состоит из силовой рамы с устройством кинематической нагрузки образцов (домкратом), а также экспериментальных образцов алюминиевого сплава круглого, уголкового и «П» - образного профиля.

Особенностью лабораторной установки является использование для фиксации малых поперечных прогибов прецизионных микрометров часового типа с точностью измерения не хуже 0,1 мм. При работе не допускается прикладывать к образцам интенсивные продольные (или поперечные) усилия, поскольку при потере прямолинейности и остаточном искривлении образца дальнейшая его эксплуатация будет невозможна.

В комплект поставки лабораторной установки входят следующие экспериментальные образцы трех различных видов сечения: круглое, уголковое и «П» - образное.

Наименование

Количество, шт.

1

Учебный комплекс

1

2

Комплект аксессуаров

1

3

Диск с мультимедийной методикой

1

4

Диск с методическими рекомендациями

1

Лабораторная работа №1. «Определение формы потери устойчивости от условий закрепления концов стрежня.
Лабораторная работа №2. «Исследования эффекта потери устойчивости стрежня в зависимости  от формы его поперечного сечения».

Демонстрация явления потери устойчивости при сжатии прямолинейного изучаемого образца.

Наличие

Основание с несущей рамой

Наличие

Устройство фиксации

Наличие

Устройство нагружения испытываемых стержней

Наличие

Линейная шкала

Наличие

Вес, кг.

50

Испытуемый образец, шт.

3

Грузы, шт.

4

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
