Учебный стенд "Изучение напряжений"

Описание товара

Учебный стенд "Изучение напряжений" позволяет демонстрировать принцип Сен-Венана, изучать концентрацию напряжений и распределений напряжений на примере обратимой деформации пластичных образцов различного профиля.

Особенностью стенда является использование образцов из специальной вакуумной пластичной резины №7889 изготовленной по стандарту ТУ 3810511681. Данный сорт резины обладает высокой степенью эластичности, повторяемостью растяжения и отсутствием остаточной деформации.

Стенд позволяет организовать рабочее место для бригады студентов из 2-3 человек.

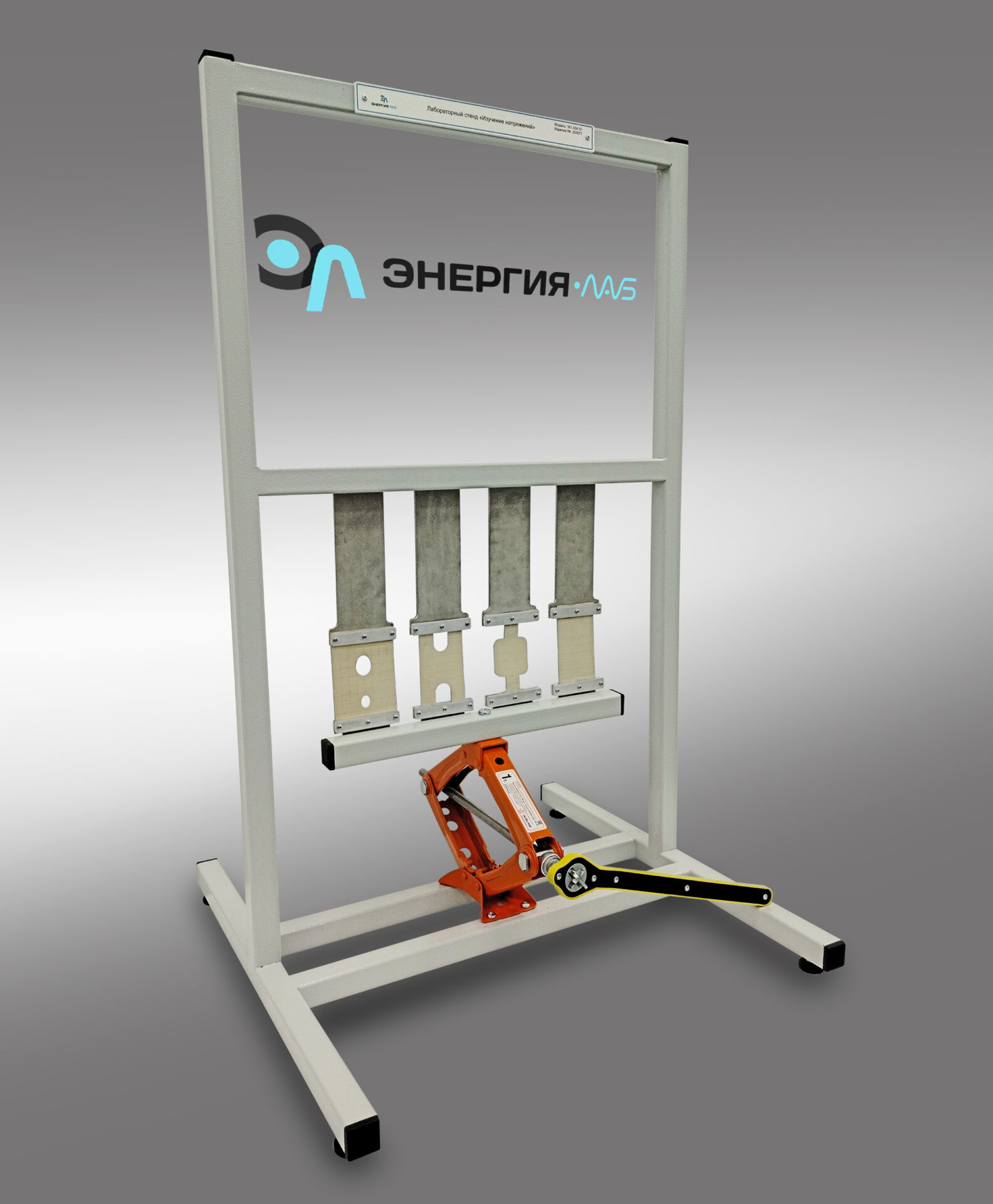

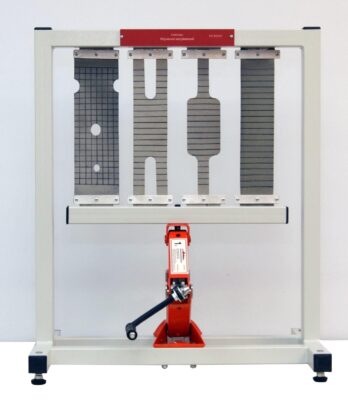

Стенд "Изучение напряжений" представляет собой сварную раму, основание, зажимные пластины, устройство для создания нагрузки, маховик, образцы.

Со стендом поставляются четыре резиновых образца.

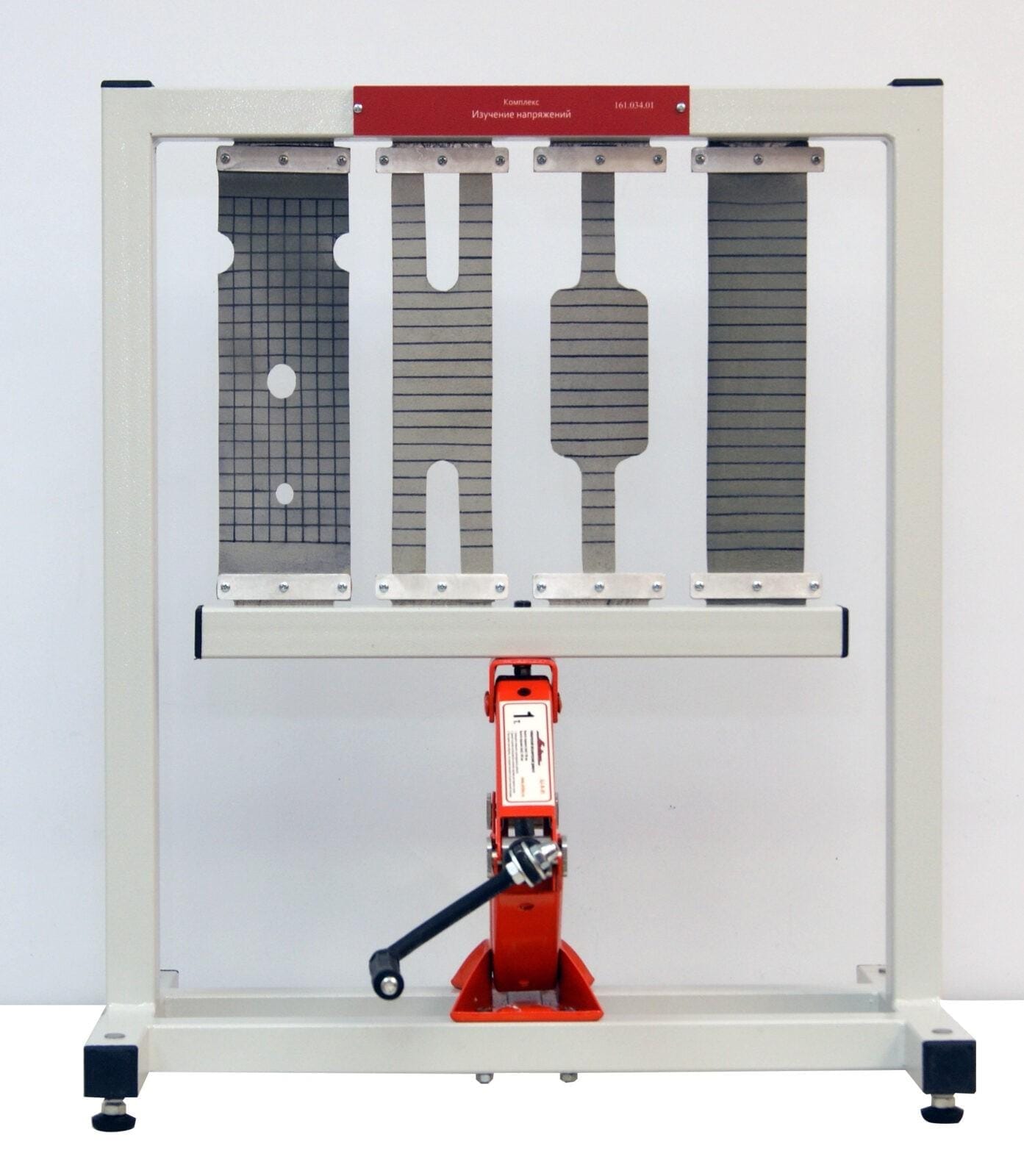

Стенд представляет собой сварную раму, на которой установлен винтовой механизм двойного действия. Нижняя подвижная траверса состоит профиля квадратного сечения. На подвижной и неподвижной траверсах закреплена часть оснастки для установки образцов.
Подвижная траверса перемещается под действием винтового механизма относительно неподвижной траверсы. Неподвижная траверса выполнена единой конструкцией с рамой стенда.

Технические характеристики

Характеристики ручного привода стенда:
• Ход винтового механизма: 109 мм
Характеристики оснастки для установки образцов для демонстрации:
• Форма образцов: плоская.
• Наибольшая длина образца для испытаний: 160 мм.
• Наименьшая длина образца для испытаний: 110 мм.
Конструктивные параметры стенда:
• Габаритные размеры, (ДхШхВ): 600 мм х 600 мм х 1000 мм.
• Масса, кг: 50.
• Температура окружающей среды: от +10 до +35⁰С;
• Относительная влажность при температуре +25⁰С, не более 80%;
• Атмосферное давление: 750 ±30 мм.рт.ст.;

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
