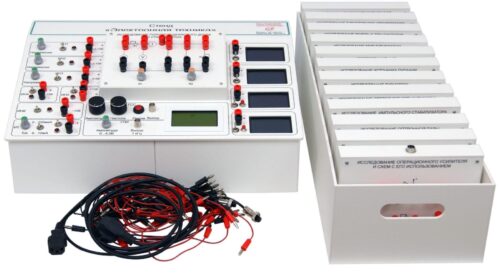

Учебный стенд «Электронная техника»

Заглушка видео

Описание товара

  • Лабораторных работ: 22

Учебный стенд «Электронная техника» для кафедры «Общетехнических дисциплин и электроники» предназначен для оснащения лаборатории кафедры с целью обеспечения курсов «Физика электронных приборов», «Аналоговая схемотехника», «Цифровые устройства», «Аналогово-цифровые устройства».

На базовом блоке имеется посадочное гнездо для установки сменного модуля.

На макетных модулях имеются выводы всех источников сигналов стенда для контроля их работы и возможности сборки собственных схем для исследования.

Базовый блок содержит следующие устройства:

  1. генератор прямоугольных импульсов;
  2. генератор сигналов специальной формы (форма выходного сигнала: синус, прямоугольник, треугольник);
  3. источник постоянного тока;
  4. источники напряжения;
  5. 2 вольтметра;
  6. 2 амперметра.

Лабораторные работы

В зависимости от используемого сменный модуля, поставляемого в комплекте, возможно выполнить одну из лабораторных работ:

  1. Исследование полупроводникового диода и стабилитрона (снятие ВАХ и определение параметров кремниевого диода и стабилитрона);
  2. Исследование биполярного транзистора (снятие входных и выходных ВАХ и определение параметров биполярного транзистора);
  3. Исследование полевых транзисторов (снятие стоко-затворных и стоковых характеристик полевых транзисторов с p-n переходом и с изолированным затвором и определение их параметров);
  4. Исследование тиристора (снятие анодной характеристики и определение параметров тиристора);
  5. Исследование усилительного каскада на транзисторе (расчет и экспериментальная проверка режима работы в рабочей точке каскада с ООС; снятие АЧХ и АХ каскада с ООС по переменному току и каскада с шунтирующим конденсатором; сравнение нелинейных искажений и параметров этих каскадов);
  6. Исследование операционного усилителя и схем с его использованием (расчет и экспериментальная проверка коэффициента усиления инвертирующего усилителя; снятие его АЧХ и АХ и проверка наличия нелинейных искажений; исследование компаратора, сумматора, интегратора и широтно-импульсного преобразователя, построенных на базе ОУ);
  7. Исследование усилителя мощности (наблюдение работы двухтактного бестрансформаторного усилителя мощности в режимах АВ и В; снятие его АЧХ и АХ);
  8. Исследование LC - генератора (создание ПОС и ООС в схеме транзисторного LC-генератора; настройка максимального неискаженного сигнала; расчет и экспериментальная проверка частоты колебаний генератора при разных параметрах колебательного контура);
  9. Исследование мультивибратора на транзисторах (расчет и экспериментальная проверка частоты генерации при разных параметрах времязадающих элементов схемы; снятие осциллограмм работы мультивибратора);
  10. Исследование источника питания (исследование однофазной мостовой схемы выпрямления; исследование зависимости величины пульсаций от параметров фильтра и нагрузки; построение нагрузочной характеристики выпрямителя; исследование компенсационного стабилизатора напряжения с непрерывным регулированием и определение его параметров);
  11. Исследование фотоэлемента с внутренним фотоэффектом (снятие вольт-амперной и передаточной (световой) характеристик фоторезистора и определение его параметров);
  12. Исследование режимов каскада с ОЭ по постоянному току (исследование линейного режима, режимов насыщения и отсечки; исследование усиления сигнала в схемах без смещения и со смещением; расчет и экспериментальная проверка режима работы в рабочей точке каскада с ООС; исследование температурной стабильности каскадов);
  13. Исследование RC генератора на ОУ (настройка максимального неискаженного сигнала; снятие осциллограмм работы генератора; расчет и экспериментальная проверка частоты генерации при разных параметрах моста Вина);
  14. Исследование релаксационных генераторов на базе таймера (исследование мультивибратора и одновибратора, построенных на базе интегрального таймера; расчет и экспериментальная проверка частоты генерации и длительности импульсов при разных параметрах времязадающих элементов схемы; снятие осциллограмм работы; определение параметров таймера);
  15. Исследование триггеров (исследование работы триггера на транзисторах и триггера в интегральном исполнении в режимах записи и хранения информации и в режиме деления частоты);
  16. Исследование импульсного стабилизатора напряжения (изучение работы импульсных источников напряжения; снятие осциллограмм ШИМ-сигнала; определение параметров импульсного стабилизатора напряжения);
  17. Исследование тиристорного управляемого выпрямителя и регулятора мощности на полевом транзисторе (снятие осциллограмм напряжений при различных углах управления; построение регулировочных и нагрузочных характеристик; сравнение управляемого выпрямителя с регулятором мощности);
  18. Исследование светодиодного индикатора (снятие ВАХ одного сегмента индикатора; исследование работы семисегментного индикатора и схемы управления им)
  19. Исследование оптронной пары (снятие входной и передаточной характеристик транзисторной оптопары; исследование оптопары в режиме передачи импульсного сигнала; определение ее параметров);
  20. Исследование цифровых интегральных микросхем (снятие передаточных характеристик, определение параметров и сравнение логических элементов ТТЛ и КМОП);
  21. Исследование ЦАП (изучение классической схемы ЦАП с коммутацией токов; расчет и экспериментальная проверка выходного тока и напряжения ЦАП);
  22. Исследование АЦП (изучение АЦП последовательного приближения; расчет и экспериментальная проверка выходного кода АЦП; снятие осциллограмм работы и определение временных параметров АЦП).

Комплект поставки

  1. Базовый модуль
  2. Модуль «Исследование полупроводникового диода и стабилитрона»
  3. Модуль «Исследование биполярного транзистора»
  4. Модуль «Исследование полевых транзисторов»
  5. Модуль «Исследование тиристора»
  6. Модуль «Исследование усилительного каскада на транзисторе»
  7. Модуль «Исследование операционного усилителя и схем с его использованием
  8. Модуль «Исследование усилителя мощности»
  9. Модуль «Исследование LC – генератора»
  10. Модуль «Исследование мультивибратора на транзисторах»
  11. Модуль «Исследование источника питания»
  12. Модуль «Исследование триггеров»
  13. Модуль «Исследование импульсного стабилизатора напряжения»
  14. Модуль «Исследование тиристорного управляемого выпрямителя и регулятора мощности на полевом транзисторе»
  15. Модуль «Исследование светодиодного индикатора»
  16. Модуль «Исследование оптронной пары»
  17. Модуль «Исследование цифровых интегральных микросхем»
  18. Модуль «Исследование ЦАП»
  19. Модуль «Исследование АЦП
  20. Исследование фотоэлемента с внутренним фотоэффектом
  21. Исследование режимов каскада с ОЭ по постоянному току
  22. Модуль «Исследование RC генератора на ОУ»
  23. Модуль «Исследование релаксационных генераторов на базе таймера»
  24. Мультимедийная методика
  25. Методические указания
  26. Комплект соединительных проводов
  27. Ящик для хранения 12 сменных модулей - 2 шт.

Технические характеристики

Основные характеристики базового блока:
Напряжение питающей сети переменного тока, В: 220
Частота питающей сети, Гц: 50.
Мощность, потребляемая от сети, В*А: 100.
Масса базового блока, кг 6,0.
Габаритные размеры базового блока, мм 455 х 325 х 155.

Основные характеристики сменного блока
Масса сменного модуля, г: 200.
Габаритные размеры сменного модуля, мм 200 х 150 х 30.

Категории:

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
