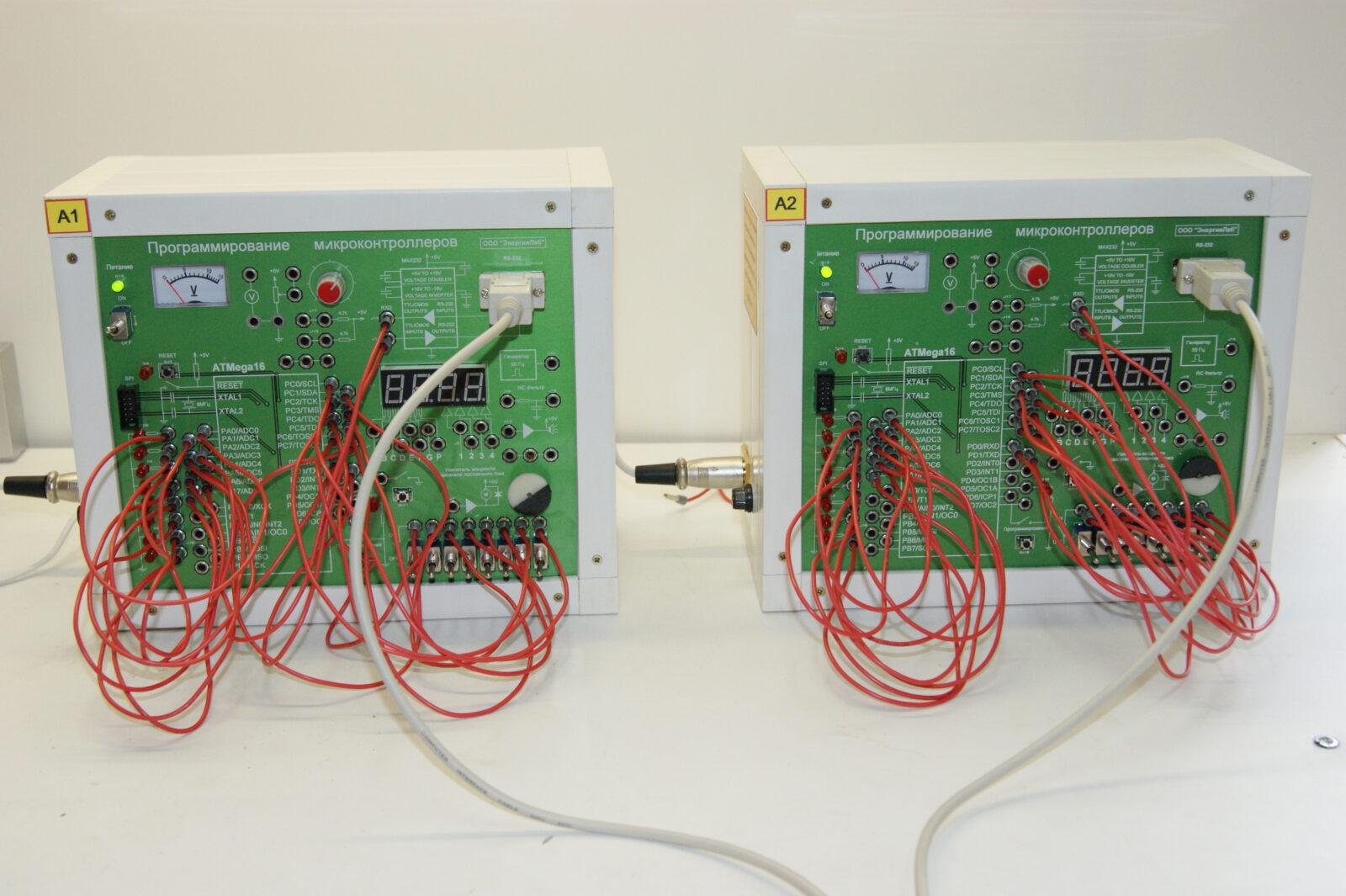

Учебный стенд для изучения внутренней архитектуры и основ программирования микроконтроллеров AVR на языке Ассемблера и Си

Описание товара

Учебный стенд позволяет приобрести навыки программирования микроконтроллера на языках СИ и Ассемблере, изучить архитектуру микроконтроллеров, способы передачи данных по разным интерфейсам.

Программа для микроконтроллера составляется с использованием свободного программного обеспечения на языках Си или Асемблер.

В микроконтроллер программа загружается через интерфейс RS-232 с персонального компьютера (в состав стенда ПК не входит). Для загрузки используется Bootloader, уже загруженный в микроконтроллер, что позволяет программировать микроконтроллер без дополнительных программаторов, а также защищает микроконтроллер от неправильной установки конфигурационных ячеек.

Проверка программы осуществляется на стенде с помощью элементов ввода/вывода (кнопки, четырехразрядный семисегментный индикатор, светодиоды, потенциометр, пьезоизлучатель, вольтметр постоянного тока, электродвигатель).

Учебный стенд позволяет изучить:
- основы программирования микроконтроллеров на языке Ассемблера и Си;
- восьми и шестнадцати разрядные таймеры микроконтроллера;
- внешние прерывания;
- работу модуля АЦП в составе микроконтроллера;
- управление семисегментным индикатором;
- работу UART микроконтроллера;
- работу портов ввода/вывода;
- использование аналогового компаратора;
- использование ШИМ для регулирования вращения двигателя.

Базовые эксперименты (лабораторные работы)

Перечень лабораторных работ:
1. Знакомство с лабораторным стендом, порты ввода-вывода микроконтроллера.
2. Таймеры – счётчики микроконтроллера. Способы отсчетов временных интервалов.
3. Способы отображения информации на семисегментном индикаторе. Принципы динамической индикации.
4. Использование АЦП микроконтроллера.
5. Принципы последовательной передачи данных с помощью интерфейсов SPI, UART, между двумя микроконтроллерами.
6. Создание сети передачи данных из нескольких микроконтроллеров.
7. Изучение взаимодействия микроконтроллера с персональным компьютером через Com-порт.
8. Изучение методов помехоустойчивого кодирования при передаче данных по последовательным линиям связи.
9. Изучение регулировки мощности на основе ШИМ.

Комплект поставки

Состав:
- плата модуля микроконтроллера с прошитым Bootloader;
- кабель RS-232 для связи с компьютером;
- комплект соединительных проводов;
- компакт-диск с программным обеспечением;
- методические указания к выполнению лабораторных работ;
- мультимедийная методика (видео на диске).

Технические характеристики

Габаритные размеры, мм - 250х200х100
Вес – 2 кг.

Внешняя и задняя панель стенда выполнены из двухкомпозитного диэлектрического материала, с нанесенной на ней цветной мнемосхемой, выполненной с помощью УФК печати. Боковые панели выполнены из диэлектрического пластика, защищающего от статического напряжения.
