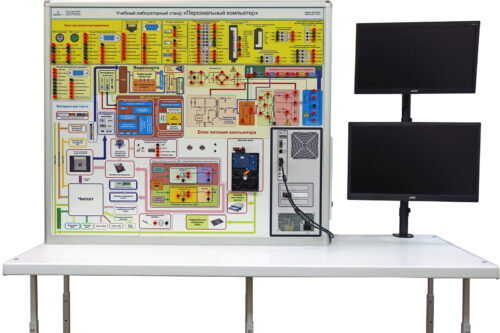

Учебный лабораторный стенд «Персональный компьютер»

Описание товара

Стенд предназначен для изучения принципов работы персонального компьютера, его составных частей и обеспечивает полноценную работу в качестве рабочей станции (ПЭВМ), а также для имитирования и поиска неисправностей.

Исполнение стенда - настольное компьютерное.

Конструктивно стенд состоит из металлической основы, покрытой металлопорошковой краской. Боковые, внешние панели, столешница выполнены из АБС пластика. Все схемы и надписи нанесены с помощью цветной УФК печати.

В состав стенда входит:
1. Блок изучения блока питания компьютера с контрольными точкам - для изучения выпрямителя, cтабилизатора выходных напряжений на +5V, +3,3 V, +12 V, - 12 V; блока ключей, блока силового трансформатора.
2. Блок изучения материнской платы компьютера с контрольными точками.
3. Блок изучения жесткого диска с контрольными точками.
4. Блок изучения видеокарты с контрольными точкам,который представляет собой схематичное изображение видеокарты с помощью цветной термопечати и с возможностью вывода сигналов блока видеокарты на экран монитора с моделированием неисправностей.
5. Блок разъемов подсоединения - для изучения разъемов VGA, SATA, USB, RJ-45, COMport, разъемов звуковой карты, разъемов для питания материнской платы, разъемов питания жесткого диска, разъемов подключения устройств ввода/вывода PS/2.
6. Блок внесения неисправностей.
Количество вводимых неисправностей:
- для блока питания – 7;
- для видеоподсистемы – 5;
- для устройства ввода данных – 4.
Характеристики ПЭВМ:
- жесткий диск объемом не менее 320 Gb;
- наличие интерфейса SATAII, SATAIII;
- наличие устройства чтения/записи CD/DVD;
- материнская плата: наличие типа поддерживаемой памяти DDR3 (DDR4) с поддержкой 2-канального режима;
- оперативная память стандарта DIMMDDR3 (DDR4), общий объем памяти не менее - 4 Gb;
- процессор – количество ядер не менее 2.
К стенду прилагаются:
1. Осциллограф – приставка
- полоса пропускания USB - 40 MHZ;
- 2 канала, дополнительный канал внешней синхронизации;
- частота выборки в реальном времени -100 Ms/s;
- емкость памяти- 10K;
- наличие режима самописца;
- возможность автоматических измерений;
- наличие автоматической установки оптимального режима развертки и синхронизации;
- наличие интерфейса USB (USB 2.0);
2. Методические рекомендации по проведению лабораторных работ.
3. Мультимедийная методика

Базовые эксперименты (лабораторные работы)

1. Изучение общего устройства ПК.
2. Изучение и диагностика неисправностей блока питания.
3. Изучение и диагностика видеоподсистемы в различных режимах работы.
4. Проверка работоспособности накопителей на жестких магнитных дисках (НЖМД).
5. Установка и тестирование модулей оперативной памяти в различных режимах работы.
6. Изучение и диагностирование устройств ввода.
7. Установка и настройка устройств с помощью плат расширения.
8. Тестирование производительности ПК при различных настройках BIOS.
9. Тестирование неисправностей при помощи BIOS.
10. Исследование интерфейсов USB, COM, Ethernet, VGA, audio, PS/2.
11. Обслуживание ПК программными средствами Windows.

Технические характеристики

Питание стенда осуществляется от сети переменного тока напряжением 220 В, 50Гц.
Габаритные размеры - 1600х600х1600 мм.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида. Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
