Типовой комплект учебного оборудования «Определение коэффициента теплопередачи при свободном движении омывающей среды (воздуха)»

Описание товара

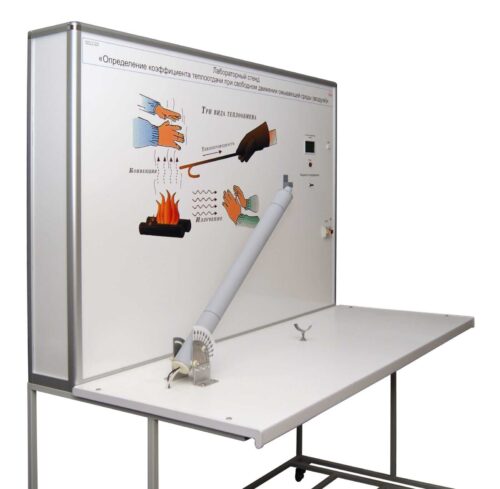

Учебный лабораторный стенд «Определение коэффициента теплопередачи при свободном движении омывающей среды (воздуха)» предназначена для проведения учебных лабораторных работ по курсам изучения дисциплин «Физика», «Техническая термодинамика» и «Теплотехника».

Учебный стенд снабжен учебно-методическими материалами.

Учебный лабораторный стенд позволяет: экспериментально исследовать процесс переноса теплоты свободной конвекцией. Определять: количество теплоты, отводимое конвекцией, а также величину коэффициента теплоотдачи горизонтальной и вертикальной трубы. Информационно-измерительная система учебного стенда позволяет определять величину температуры стенок на исследуемых участках труб.

Угол наклона трубы изменяется, в результате чего на учебном стенде реализован процесс конвективного теплообмена при свободном движении теплоносителя около горизонтальной и вертикальной трубы. Для нагрева поверхности, в трубе установлен нагревательный элемент с регулируемой мощностью.

Базовые эксперименты (лабораторные работы)

Лабораторная работа №1.
Определение коэффициента теплопередачи при свободном движении омывающей среды.

Комплект поставки

Наименование

Количество, шт.

1

Учебный лабораторный стенд

1

2

Ноутбук

1

3

Компьютерная мышь

1

4

Комплект соединительных проводов

1

5

Диск с программным обеспечением

1

6

Диск с мультимедийной методикой (видео)

1

7

Диск с методическими указаниями

1

8

Сертификат ИСО

1

9

Контактный термометр

1

Технические характеристики

Потребляемая мощность, Вт

3500

Максимальная температура нагревателя, °С

90

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

частота, Гц

220

50

Габаритные размеры, мм

длина

ширина

высота

1500

800

1800

масса, кг

40
