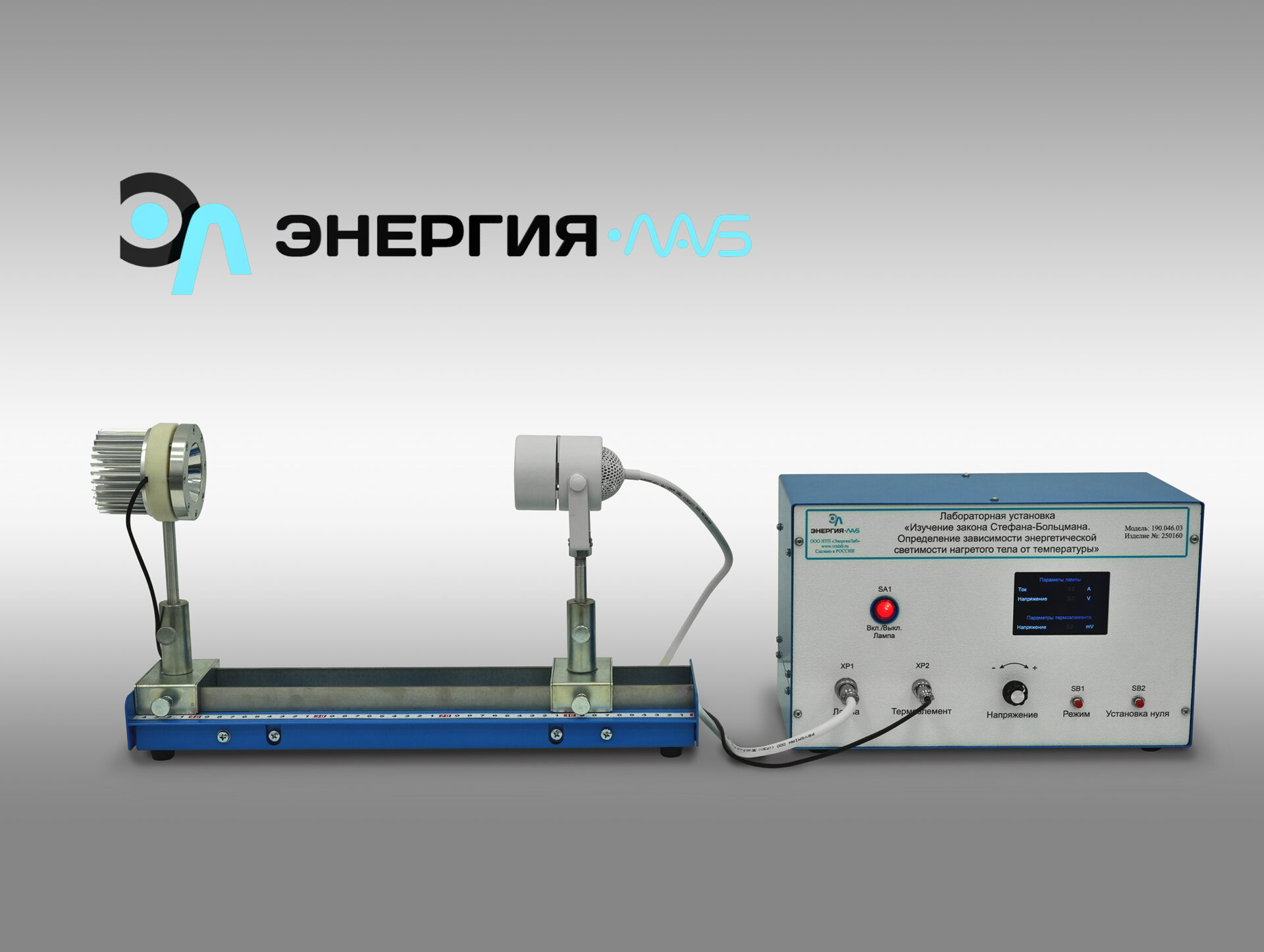

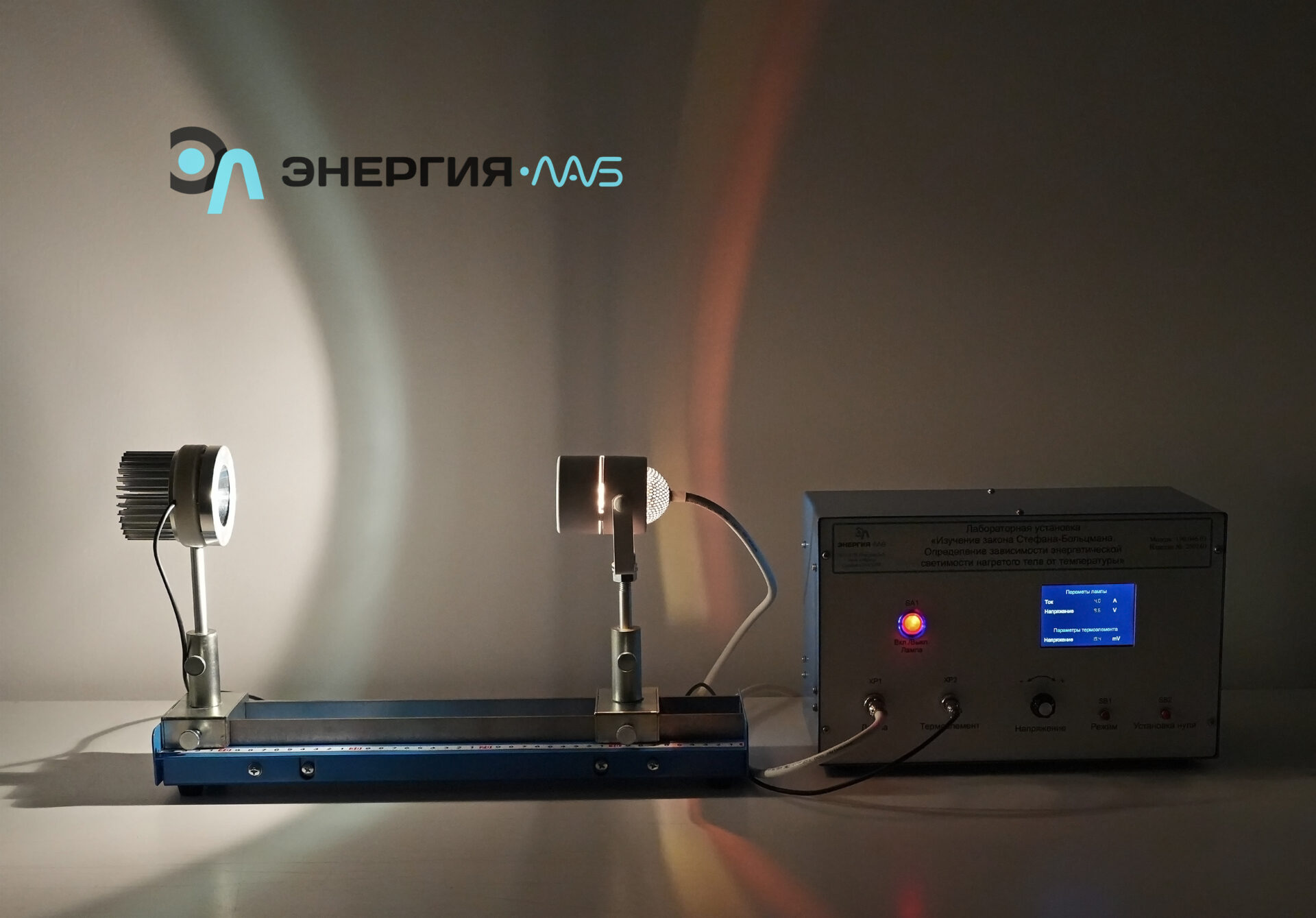

Учебный лабораторный стенд «Изучение закона Стефана-Больцмана. Определение зависимости энергетической светимости нагретого тела от температуры»

Описание товара

Лабораторная установка формирует одно рабочее место и обеспечивает проведение эксперимента по теме «Тепловое излучение. Закон Стефана-Больцмана» учебного лабораторного практикума. Лабораторный комплекс используется для постановки лабораторных работ и проведения практических и демонстрационных занятий по курсу «Квантовая (Атомная) физика» и «Электричество и магнетизм».

Лабораторный модуль предназначен для постановки лабораторных работ по курсу «Квантовая физика» («Атомная и ядерная физика»). Учебная установка предназначена для постановки лабораторной работы по изучению энергетической светимости нагретого серого тела от температуры.

Лабораторная установка является учебной моделью прибора, предназначенного для воспроизведения серии измерений (эксперимента) по исследованию абсолютно-черного тела. Основным элементом учебной установки является микропроцессор, в базе данных которого хранятся сведения обо всех измерениях и параметрах эксперимента, а также необходимые команды управления для связи с периферийными устройствами (LCD ЖК Индикатором, датчиками, кнопками и ручками управления и т. д.).

В работе исследуется вольт-амперная характеристика нити накала, по полученным данным согласно методическому руководству определяется энергетическая светимость тела и оценивается постоянная Стефана-Больцмана. Ток накала и напряжение накала измеряется комбинированным цифровым «ИЗМЕРИТЕЛЬНЫМ ПРИБОРОМ», показания индуцируются на ЖКД LCD индикаторе. Установка снабжена микропроцессорной системой управления, контроля и измерения необходимых параметров.

Электропечь состоит из нагревательного устройства (нити лампы накаливания), встроенного в теплозащитный корпус. Регулируемый источник питания, встроенный в электропечь предназначен для разогревания печи и регулирования ее температуры.

Установка выполнена в виде законченного блока, не требующего вмешательства пользователей в процессе эксплуатации и состоит из нескольких блоков, объединённых в единый модуль:
- объекта исследования. Объектами исследования являются нити накала вакуумных ламп, в ограниченной интервале температур моделирующих энергетическую характеристику серого тела;
- блока индикации режима работы, ЖК-дисплей.
- блока ввода-вывода для обмена с микроконтроллером цифровыми сигналами.
- блока измерения интенсивности излучения. В качестве модели приемника изучения используется цифровой фотоприемник на базе фотодиода ФД;
- стабилизированного источника питания для формирования и подачи необходимого напряжения на все элементы схем. Стабилизатор 7805, Номинальный выходной ток 1.5 А; Максимальное входное напряжение 40 В; Выходное напряжение 5 В;

Лабораторный комплекс в целом работает под управлением оригинальной однокристальной встроенной операционной системы микроЭВМ, предназначенной управления установкой и контроля параметров эксперимента, а также для связи блока управления с персональным компьютером.

Соединения выполнены навесным монтажом проводом МГТФ. Учебная установка комплектуется полным методическим руководством, включающим теоретическую и экспериментальную часть (порядок выполнения), диском с программным обеспечением, содержащим необходимую информацию по работе с лабораторными установками (методические руководства, паспорта в электронном виде для редактирования), необходимыми соединительными проводами. Установка выполнена в климатическом исполнении УХЛ, категория 4.2 ГОСТ 15150-69

Технические характеристики

Напряжение питания 220 Вольт
Мощность 250 Ватт
Масса 10 кг
Габаритные размеры блока, мм 350х250х190
Гарантийное обслуживание 12 месяцев

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
