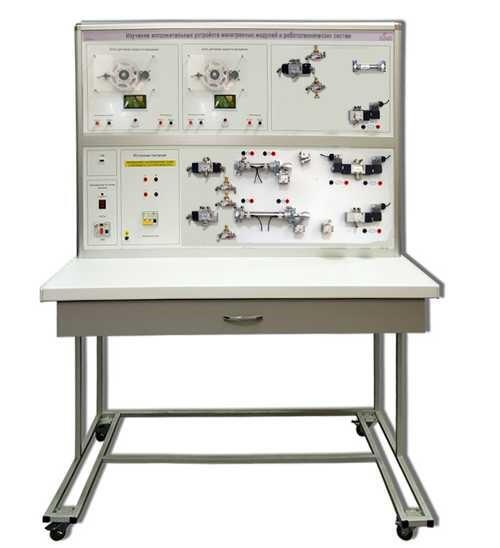

Учебный лабораторный стенд «Изучение исполнительных устройств мехатронных модулей и робототехнических систем»

Описание товара

  • Исполнение: Стендовое
  • Версия: Ручная
  • Лабораторных работ: 6

Учебный лабораторный стенд «Изучение исполнительных устройств мехатронных модулей, робототехнических гидравлических и пневматических систем» (далее стенд) предназначен для проведения лабораторных работ в учреждениях среднего профессионального и высшего профессионального образования.

Стенд формирует два рабочих места при проведении лабораторных работ. Одновременно и активно могут работать два человека.

Изучение характеристик, схем подключения и управления типовых исполнительных устройств, применяемых в мехатронных модулях и робототехнике:

  • шаговый двигатель,
  • мотор-редуктор постоянного тока,
  • асинхронный двигатель,
  • линейный пневмоцилиндр,
  • поворотный пневмоцилиндр,
  • вакуумный захват с датчиком вакуума,
  • линейный гидроцилиндр.

Также стенд может быть укомплектован двумя мультиметрами, а также цифровым осциллографом.
Состав оборудования стенда, может быть изменен на этапе согласования технического задания.

Лабораторные работы

  1. Изучение шагового двигателя.
  2. Изучение мотор-редуктора постоянного тока.
  3. Изучение линейного пневмоцилиндра.
  4. Изучение поворотного пневмоцилиндра.
  5. Изучение линейного гидроцилиндра.
  6. Изучение гидромотора.

Комплект поставки

  1. Стенд с моноблоком и гидростанцией «Изучение исполнительных устройств мехатронных модулей, робототехнических гидравлических и пневматических систем»
  2. Компрессор
  3. Мультиметр
  4. Комплект соединительных проводов и кабелей
  5. Набор измерительного инструмента
  6. Руководство по эксплуатации
  7. Руководство по выполнению базовых экспериментов
  8. Мультимедийная методика
  9. Гарантийный талон
  10. Паспорт

Технические характеристики

  • Электропитание - от однофазной сети переменного тока с нулевым рабочим и защитным проводниками 220 В, 50 Гц.
  • Наибольшая потребляемая мощность (без учета компрессора и гидростанции) – 450 Вт.
  • Масса (без учета компрессора) – 80 кг.

Категории:

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
