Учебный лабораторный стенд «Автономная автоматизированная система отопления» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков. Комплекс снабжен учебно-методическими материалами. Одновременно работы проводятся с группой из двух-трех обучаемых человек.
Учебный стенд предназначен для изучения устройства и принципа действия автономной системы отопления, экспериментального исследования процессов в системе отопления и определения характеристик отопительных приборов. Стенд выполнен на современной и качественной элементной базе.
Информационно-измерительная система позволяет определять температуру жидкости на входе и выходе в устройство (отопительные приборы, котел), расход жидкости и давление.
В комплект лабораторного оборудования входит лабораторный стол.
Учебный лабораторный стенд «Автономная автоматизированная система отопления»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
1. Ноутбук - предназначен для управления модулями стенда, отображения результатов измерений приборами и осциллографом.
2. Лабораторный стол - предназначен для установки моноблока, ноутбука и другого необходимого оборудования.

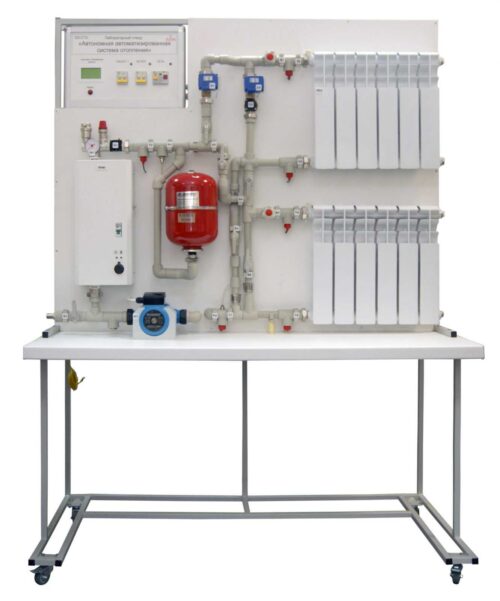

3. Моноблок «Автономная автоматизированная система отопления» - предназначен для проведения лабораторно-практических работ.
В состав моноблока входит микропроцессорная система - предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.
Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
- обрабатывать и передавать измеренные величины;
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
4. Модуль ввода-вывода - предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.
5. Нагревательный котел - предназначен для нагрева теплоносителя.
6. Отопительные приборы - 2 шт.
7. Фильтр грубой очистки.
8. Циркуляционный насос - для установки на трубопровод с «мокрым» ротором. Небольшой и работающий практически бесшумно насос предназначен для работы в системах отопления с теплоносителем температурой до +110 °С.
9. Манометр - предназначен для измерения давления в системе.
10. Датчик температуры - 5 шт.
Цифровой датчик температуры предназначен для измерения температуры, а также обеспечивает программируемое разрешение преобразования.
11. Датчик расхода - предназначен для измерения расхода теплоносителя.
Датчик расхода состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал.
12. Группа безопасности.
13. Автоматический регулятор температуры теплоносителя.
14. Запорно-регулирующая арматура - 1 комплект.
15. Кран шаровый с электроприводом – 2 шт.
16. Набор аксессуаров и документов:
16.1 Паспорт - основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
16.2 Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
16.3 Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
16.4 Комплект технической документации:
16.4.1 Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
16.4.2 Краткие теоретические сведения.
Набор документации, содержащий основные теоретические сведения.
16.4.3 Руководство по выполнению базовых экспериментов.
Руководство включает в себя цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.
2. Лабораторный стол - предназначен для установки моноблока, ноутбука и другого необходимого оборудования.
3. Моноблок «Автономная автоматизированная система отопления» - предназначен для проведения лабораторно-практических работ.
В состав моноблока входит микропроцессорная система - предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.
Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
- обрабатывать и передавать измеренные величины;
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
4. Модуль ввода-вывода - предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.
5. Нагревательный котел - предназначен для нагрева теплоносителя.
6. Отопительные приборы - 2 шт.
7. Фильтр грубой очистки.
8. Циркуляционный насос - для установки на трубопровод с «мокрым» ротором. Небольшой и работающий практически бесшумно насос предназначен для работы в системах отопления с теплоносителем температурой до +110 °С.
9. Манометр - предназначен для измерения давления в системе.
10. Датчик температуры - 5 шт.
Цифровой датчик температуры предназначен для измерения температуры, а также обеспечивает программируемое разрешение преобразования.
11. Датчик расхода - предназначен для измерения расхода теплоносителя.
Датчик расхода состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал.
12. Группа безопасности.
13. Автоматический регулятор температуры теплоносителя.
14. Запорно-регулирующая арматура - 1 комплект.
15. Кран шаровый с электроприводом – 2 шт.
16. Набор аксессуаров и документов:
16.1 Паспорт - основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
16.2 Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
16.3 Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
16.4 Комплект технической документации:
16.4.1 Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
16.4.2 Краткие теоретические сведения.
Набор документации, содержащий основные теоретические сведения.
16.4.3 Руководство по выполнению базовых экспериментов.
Руководство включает в себя цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.
Перечень базовых экспериментов
Лабораторная работа №1. Устройство и принцип действия автономной системы отопления.
Лабораторная работа №2. Подготовка к работе, заполнение системы отопления теплоносителем, запуск в работу гидравлического контура и системы измерений.
Лабораторная работа №3. Экспериментальное определение номинальной мощности отопительного прибора и его удельных характеристик.
Лабораторная работа №4. Экспериментальная реализация качественного метода регулирования мощности отопительного прибора.
Лабораторная работа №5. Экспериментальная реализация количественного метода регулирования мощности отопительного прибора.
Лабораторная работа №6. Отопительные приборы в параллельной схеме подключения.
Лабораторная работа №7. Отопительные приборы в последовательной схеме подключения.
Лабораторная работа №8. Определение коэффициентов затекания в однотрубной системе отопления с перемычками.
Лабораторная работа №9. Изучение принципов автоматического регулирования установки и программируемых параметров для автоматической работы системы отопления.
Лабораторная работа №10. Изучение современных принципов удаленного доступа управления системой отопления.
Лабораторная работа №11. Создание неисправности в автоматизированной системе отопления и виды решений в ручном и автоматическом режиме.
Лабораторная работа №1. Устройство и принцип действия автономной системы отопления.
Лабораторная работа №2. Подготовка к работе, заполнение системы отопления теплоносителем, запуск в работу гидравлического контура и системы измерений.
Лабораторная работа №3. Экспериментальное определение номинальной мощности отопительного прибора и его удельных характеристик.
Лабораторная работа №4. Экспериментальная реализация качественного метода регулирования мощности отопительного прибора.
Лабораторная работа №5. Экспериментальная реализация количественного метода регулирования мощности отопительного прибора.
Лабораторная работа №6. Отопительные приборы в параллельной схеме подключения.
Лабораторная работа №7. Отопительные приборы в последовательной схеме подключения.
Лабораторная работа №8. Определение коэффициентов затекания в однотрубной системе отопления с перемычками.
Лабораторная работа №9. Изучение принципов автоматического регулирования установки и программируемых параметров для автоматической работы системы отопления.
Лабораторная работа №10. Изучение современных принципов удаленного доступа управления системой отопления.
Лабораторная работа №11. Создание неисправности в автоматизированной системе отопления и виды решений в ручном и автоматическом режиме.
Учебный лабораторный стенд «Автономная автоматизированная система отопления» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» изготовит Учебный лабораторный стенд «Автономная автоматизированная система отопления», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.
Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
