Учебный лабораторный комплекс «Определение моментов инерции методом однониточного подвеса»

Учебный лабораторный комплекс «Определение моментов инерции методом однониточного подвеса»
Модель: ЭЛБ-161.013.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Учебная лабораторная установка «Определение моментов инерции методом однониточного подвеса» предназначена для проведения цикла лабораторно-практических занятий курса «Физика» и смежных технических дисциплин.

Учебная лабораторная установка позволяет организовать рабочее место для бригады студентов из 2-3 человек.

Учебная лабораторная установка представляет собой измерительный комплекс, включающая в себя экспериментальную и измерительную часть.

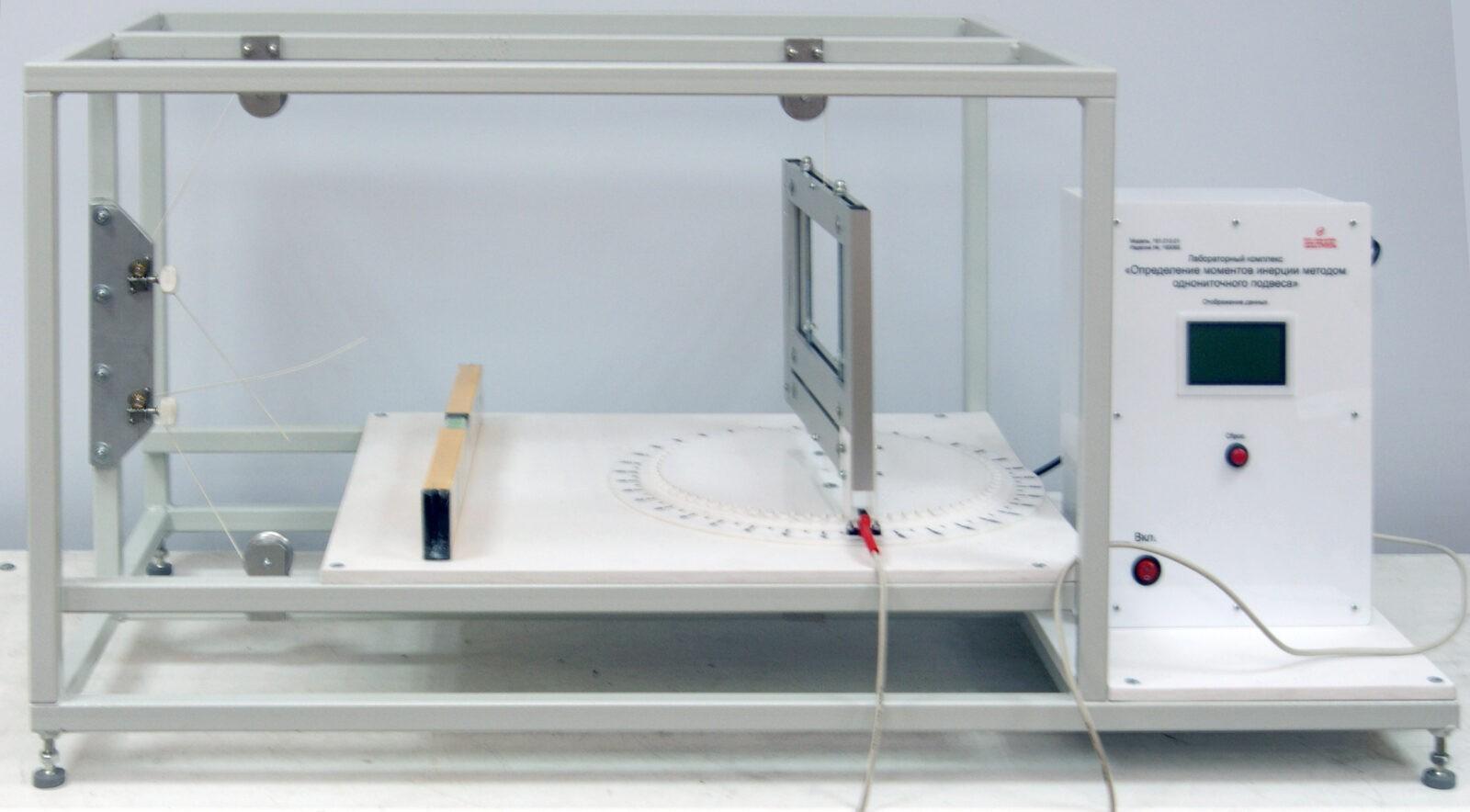

Экспериментальная часть состоит из жесткой силовой рамы в виде пространственной конструкции с устройствами фиксации и натяжения упругой нити, однониточного (монофилярного) подвеса патрона (устройства механической фиксации образцов), подвижной круговой шкалы отсчета угла поворота патрона, устройство возбуждения крутильных колебаний, реализованное в виде диска с прорезями и  механического фиксатора, а также оптического  датчика измерения периода крутильных колебаний патрона с экспериментальными образцами.

Измерительная часть содержит аналого-цифровую систему обработки сигналов оптического датчика, а также микропроцессорную систему визуализации экспериментальных данных.

Измерительная часть содержит все необходимые источники питания и электронные системы, необходимые для эксплуатации учебного лабораторного комплекса.

Предусмотрена возможность функционального расширения Измерительной части путем установки до пяти дополнительных  субмодулей (субмодули не входят в комплект поставки и поставляются по отдельному заказу).

Особенностью учебной лабораторной установки является двусторонняя фиксация патрона монофилярным подвесом, что позволяет значительно снизить влияние биений, вызванных несовпадением центра масс исследуемого экспериментального образца с осью подвеса.

Наименование

Количество, шт.

1

Стальное основание с регулируемыми опорами

1

2

Уровень

1

3

Патрон для крепления исследуемой детали подвешенный на упругой нити

1

4

Измерительный прибор

1

5

Устройство возбуждения крутильных колебаний

1

6

Диск с методическими указаниями

1

7

Диск с мультимедийной методикой

1

8

Сертификат ИСО

1

Электропитание — 220В, 50Гц;
Габаритные размеры — 500*1000*500 мм;
Масса — 15 кг.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
