Учебный комплект лабораторного оборудования «Рабочее место электромонтажника» (упрощенная версия)

Заглушка видео

Описание товара

Комплект лабораторного оборудования «Рабочее место электромонтажника» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

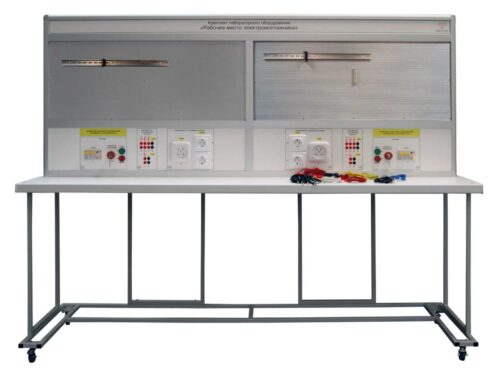

Комплект лабораторного оборудования «Рабочее место электромонтажника» выполнен в стендовом исполнении, монтажная панель. Комплект представляет собой два независимых и самодостаточных рабочих места электромонтажника.

Конструкция комплекта обеспечивает возможность подключения внешних модулей и измерительных приборов. Количество выполняемых экспериментов зависит от набора электротехнических изделий.

Лабораторные работы

Установившиеся режимы работы электрооборудования

  1. Исследование режимов работы электрооборудования при симметричной нагрузке.
  2. Исследование режимов работы электрооборудования при несимметричной нагрузке.
  3. Исследование процессов при прямом пуске двигательной нагрузки.
  4. Исследование влияния нагрузки на потери электрической энергии в системе электроснабжения.
  5. Исследование влияния характера нагрузки на режим работы электрооборудования.
  6. Исследование режима компенсации реактивной мощности с помощью конденсаторной батареи.
  7. Исследование влияния параметров и схемы включения конденсаторной батареи на режим работы электрооборудования.
  8. Исследование показателей качества электрической энергии.

Переходные процессы

  1. Электромагнитные переходные процессы при симметричных коротких замыканиях в системе электроснабжения.
  2. Электромагнитные переходные процессы при несимметричных коротких замыканиях в системе электроснабжения.
  3. Исследование факторов, влияющих на величины токов короткого замыкания в системе электроснабжения.

Релейная защита и автоматика

  1. Максимальная токовая защита линии электропередач
  2. Дифференциальная защита линии электропередач
  3. Максимальная токовая защита трансформатора.
  4. Дифференциальная защита трансформатора.
  5. Автоматическое повторное включение ЛЭП.
  6. Автоматическое повторное включение трансформатора.
  7. Автоматическое включение резерва питающего присоединения.

Комплект поставки

1. Лабораторный стол – 1 шт.
2. Модуль «Питание» - 2 шт.
3. Модуль «Однофазное и трехфазное питание» - 2 шт.
4. Модуль «Однофазная и трехфазная розетки» - 2 шт.
5. Монтажная панель – 1 шт.
6. Минимальный набор электроустановочных изделий – 1 шт.
7. Комплект соединительных проводов и сетевых шнуров – 1 шт.
8. Набор аксессуаров и документов – 1 шт.
8.1 Паспорт – 1 шт.
8.2 Техническое описание оборудование – 1 шт.
8.3 Мультимедийная методика – 1 шт.

Технические характеристики

Потребляемая мощность, В·А 500
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 2000
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 80
Количество человек, которое одновременно и активно может работать на комплекте 2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
