Учебный комплекс "Изучение сжатого стержня"

Описание товара

Учебный комплекс «Изучение сжатого стрежня» лабораторной установки «Влияние условий закрепления сжатого стержня на форму упругой линии при потере устойчивости» предназначен для проведения цикла лабораторно- практических занятий дисциплин «Сопротивление материалов», «Металлические конструкции» и смежных технических дисциплин.

Лабораторная установка позволяет организовать рабочее место для бригады студентов из 2-4 человек. Представляет собой измерительный комплекс, включающая в себя экспериментальную и измерительную часть.

Экспериментальная часть состоит из силовой рамы с устройством кинематической нагрузки образцов (домкратом), устройствами закрепления образцов, силоизмерителя на 2 кН (200 кг), а также экспериментальных образцов алюминиевого сплава круглого, уголкового и «П» - образного профиля.

Измерительная часть содержит аналого-цифровую систему обработки сигналов тензодатчика, а также микропроцессорную систему визуализации экспериментальных данных. Измерительная часть содержит все необходимые источники питания и электронные системы, необходимые для эксплуатации лабораторного комплекса.

Особенностью лабораторной установки является использование для фиксации малых поперечных прогибов прецизионных микрометров часового типа с точностью измерения не хуже 0,1 мм. При работе не допускается прикладывать к образцам интенсивные продольные (или поперечные) усилия, поскольку при потере прямолинейности и остаточном искривлении образца дальнейшая его эксплуатация будет невозможна.

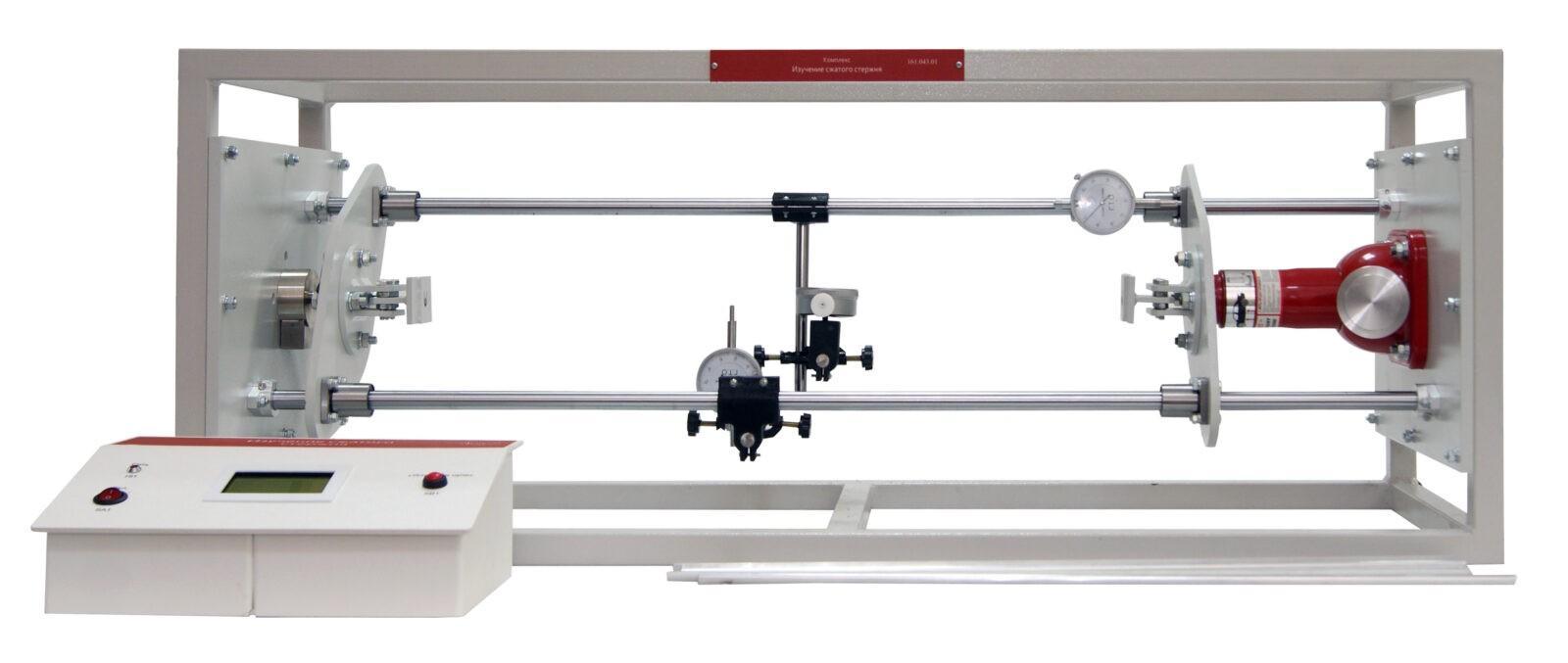

Конструкция экспериментальной части лабораторного комплекса состоит из:
1. Силовая рама;
2. Опорная пластина силоизмерителя;
3. Опорная пластина устройства кинематической нагрузки;
4. Направляющие опорных пластин;
5. Устройство кинематической нагрузки (домкрат);
6. Рукоять привода устройства кинематической нагрузки (рукоять домкрата);
7. Устройство измерения (микрометр) продольной деформации экспериментального образца;
8. Устройства крепления концов экспериментальных образцов.
9. Экспериментальные образцы. В комплект поставки входят образцы стержней алюминиевого сплава круглого сечения, треугольного сечения и «П»- образного сечения;
10. Силоизмеритель (измеритель продольного усилия, приложенного к экспериментальному образцу).
11. Микрометры измерения поперечного горизонтального и вертикального изгибы образца;
12. Кронштейны крепления микрометров измерения вертикального и горизонтального поперечного изгиба образца;
13. Измерительный блок лабораторной установки;
14. Переключатель включения электропитания измерительного блока лабораторной установки. Включение электропитания дублируется световым индикатором;
15. Экран отображения информации о текущей продольной составляющей силы нагрузки и ее максимальном зафиксированным значении;
16. Кнопка начальной калибровки измерителя силы «Установка нуля». При кратковременном нажатии кнопки происходит автоматическая калибровка измерительной системы, при этом ткущие показания значения силы обнуляются.

На задней поверхности измерительного блока находятся разъем подключения шнура электропитания, патрон плавкого предохранителя и разъем подключения тензометрического датчика установки.
Питание осуществляется от однофазной сети 220 В промышленной частоты.

Базовые эксперименты (лабораторные работы)

№1. «Определение зависимости критической силы (нагрузки потери устойчивости) и формы потери устойчивости от условий закрепления концов стрежня
№2. «Определение зависимости критической силы (нагрузки потери устойчивости) от формы поперечного сечения стрежня»
№3 «Изучение зависимости сила – перемещение при докритическом и закритическом нагружении

Комплект поставки

Наименование

Количество, шт.

1

Учебный комплекс

1

2

Комплект аксессуаров

1

3

Диск с мультимедийной методикой

1

4

Диск с методическими рекомендациями

1

Технические характеристики

Вес, 50 кг
Питание от электросети переменного тока 220 В, 50 Гц

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида. Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
