Учебное оборудование «Теоретические основы электротехники»

Заглушка видео

Описание товара

Исполнение настольное, компьютерная версия.

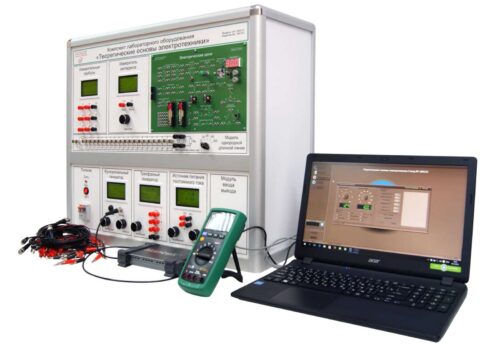

Учебное оборудование «Теоретические основы электротехники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуалриборов.

В учебное оборудование «Теоретические основы электротехники» входит набор наглядных 3D моделей, выполненных из разноцветного пластика. Набор 3D моделей представляет собой комплект натурных моделей основных электротехнических элементов и полупроводниковых устройств. Набор позволяет детально изучить особенности конструкции, структуру и принципы работы.

Базовые эксперименты (лабораторные работы)

1. Электрические цепи постоянного тока
1.1. Параметры электрической цепи постоянных напряжения и тока
1.2. Закон Ома.
1.3. Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4. Эквивалентный источник напряжения (ЭДС).
1.5. Последовательное соединение источников напряжения (ЭДС).
1.6. Параллельное соединение источников напряжения (ЭДС).
1.7. Электрическая мощность и работа.
1.8. Коэффициент полезного действия электрической цепи.

2. Однофазные электрические цепи переменного тока
2.1. Параметры синусоидальных напряжения и тока.
2.2. Активная мощность цепи синусоидального тока.
2.3. Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4. Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6. Трансформаторы.

3. Трехфазные цепи синусоидального тока.
3.1. Напряжения и токи в трехфазной цепи.
3.2. Трехфазная нагрузка, соединенная по схеме «звезда».
3.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
3.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
3.5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».

4. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении

5. Переходные процессы в электрических цепях
5.1. Переходные процессы в цепи с конденсатором и резисторами.
5.2. Переходные процессы в цепи с катушкой индуктивности.
5.3. Переходные процессы в колебательном контуре.

6. Однородная длинная линия.
6.1. Распределение напряжения вдоль однородной длинной линии.
6.2. Исследование зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки.
6.3. Отражение волн от конца длинной линии.

Комплект поставки

Наименование

Количество, шт.

1

Комплект 3D моделей

1

2

Ноутбук

1

3

Мышь

1

4

Моноблок «Теоретические основы электротехники»

1

5

Цифровой осциллограф

1

6

Мультиметр

2

7

Комплект соединительных проводов и сетевых шнуров

1

8

Диск с мультимедийной методикой

1

9

Диск с методическими указаниями

1

10

Комплект программного обеспечения

1

Технические характеристики

Потребляемая мощность, В·А

200

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

частота, Гц



220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм, не более

длина (по фронту)

ширина (ортогонально фронту)

высота

700

300

600

Масса, кг

10

Количество человек, которое одновременно и активно может работать на комплекте

2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
