Учебное оборудование «Определение коэффициента трения скольжения»

Описание товара

Учебное оборудование «Определение коэффициента трения скольжения» предназначено для изучения сухого трения методами определения коэффициента трения скольжения; расчета коэффициента трения скольжения на основе кинематических параметров равноускоренного движения тела по наклонной плоскости.

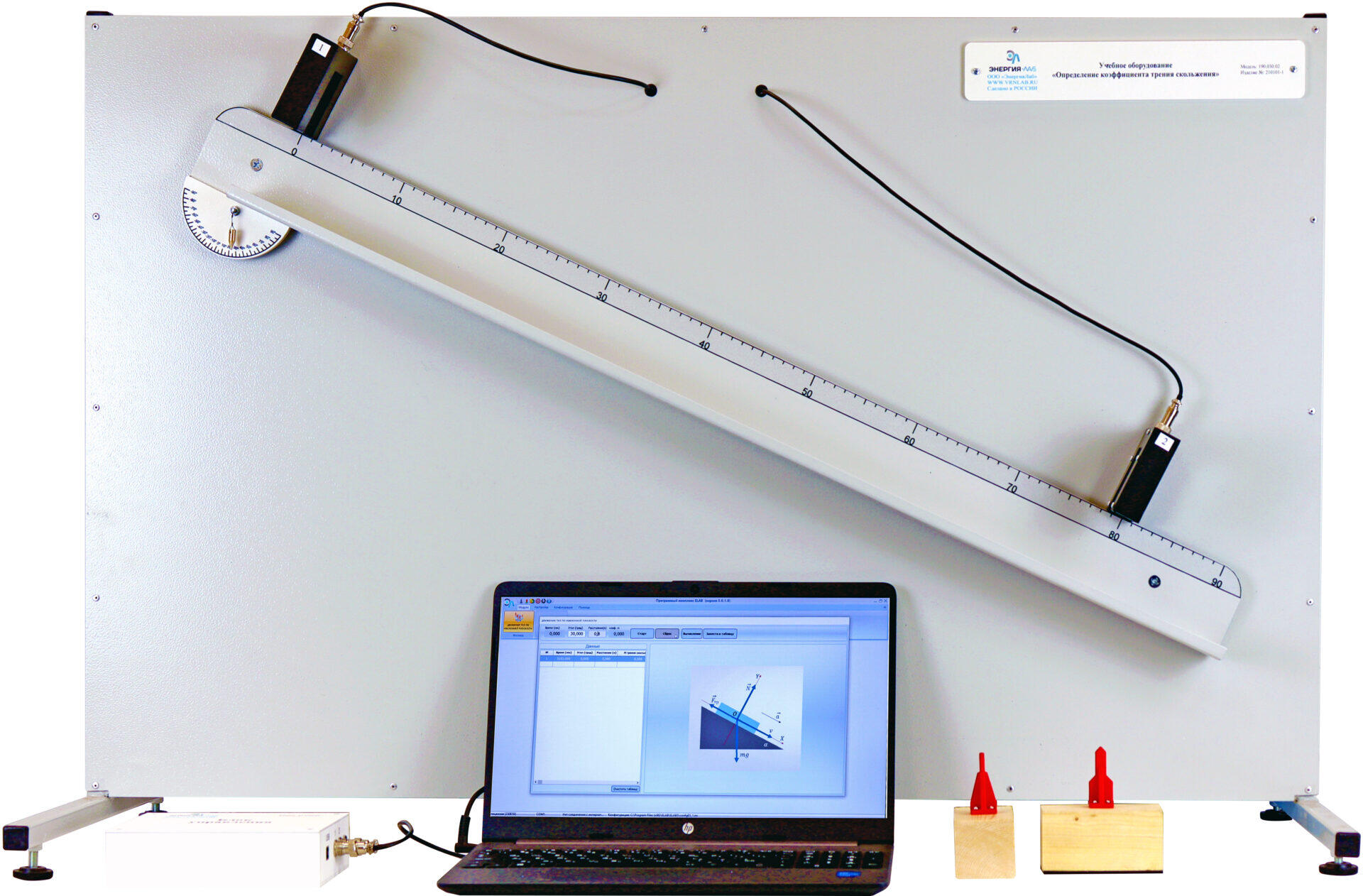

Основным элементом учебного оборудования является направляющая рейка со шкалой для определения положения датчиков и транспортиром для измерения угла наклона рейки. По рейке двигается брусок с флажком, перекрывающим установленные над рейкой оптоэлектрические датчики. Направляющая рейка и датчики имеют магнитное крепление к стенду. В комплект входят два бруска с различными скользящими поверхностями - резиновой и деревянной. Направляющая рейка имеет скользящую поверхность, выполненную из пластика.

Показания оптоэлектрических датчиков выводятся на экран компьютера в виде диаграммы показывающей изменение состояния датчика (открыт/перекрыт) от времени. Программа работы с данными позволяет определить ускорение бруска, на основе которого затем рассчитывается коэффициент трения. Для этого компьютерный сценарий содержит таблицу, куда вводятся данные о положении маркера (времени изменения состояния датчика) и координаты бруска в соответствующие моменты времени. После этого данные аппроксимируются квадратичной зависимостью; коэффициент при t2, который равный половине значения ускорения выводится на экран.

Базовые эксперименты (лабораторные работы)

Цель работы: определить коэффициенты трения скольжения древесины о пластик и резины о пластик.

Комплект поставки

Состав учебного оборудования:

- настольный металлический стенд - 1 шт.
- направляющая рейка со шкалой и транспортиром - 1 шт.
- цифровой датчик оптоэлектрический - 2 шт.
- брусок - 2 шт.
- методическое руководство - 1 шт.
- программное обеспечение - 1 шт.
- ноутбук - 1 шт.

Технические характеристики

Технические характеристики учебного оборудования:

Длина направляющей рейки, мм

800

Напряжение питания датчика, В

5

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габариты установки, мм

450х700х1100

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида. Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
