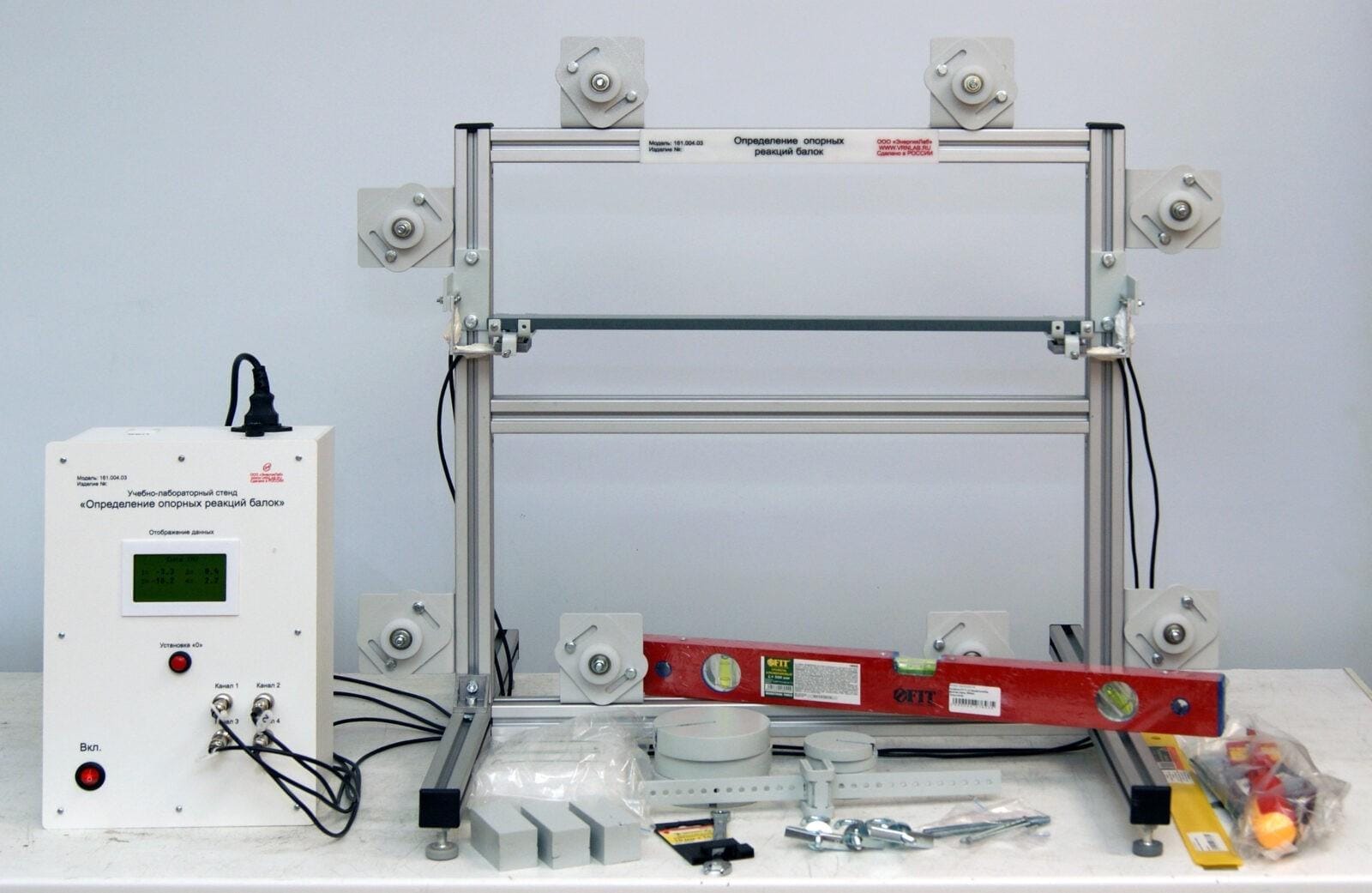

Учебно-лабораторный стенд «Определение опорных реакций балок», модель ЭЛБ-161.004.03, предназначен для проведения работ при изучении раздела “Теоретическая механика” курса технической механики для специальностей технического профиля.
Стенд позволяет моделировать балку, лежащую на шарнирно-неподвижной и шарнирно-подвижной опорах, и консольную балку, защемленную одним концом, определять величины опорных реакции балок.
Учебно-лабораторный стенд «Определение опорных реакций балок»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
Комплектность стенда состоит из:
1. Основание с тензометрическими опорами – 1 шт. Предназначено для измерения горизонтальных и вертикальных перемещений. Имеет возможность разъемного крепления к раме и для крепления балки. Диаметр отверстия – 6 мм.
2. Габаритные размеры установки: длина – 560 мм, ширина – 500 мм, высота – 540 мм.
3. Консольная балка – 1 шт. Горизонтальная балка стального прямоугольного поперечного сечения. Размеры консольной балки: длина – 500 мм, ширина – 30 мм, высота – 10 мм.
4. Поперечина – 1 шт. Короткая часть конструкции, прямоугольного поперечного сечения стальной стержень длиной - 300 мм, шириной - 20 мм и толщиной - 3 мм. Имеет равноотстоящие отверстия, диаметром 4 мм и шагом 10 мм, для крепления тросом металлическими кольцами, по середине есть С-образный паз, позволяющий установить поперечину на балку.
5. Брус 0,51 кг – 3 шт. Представляет собой стальной прямоугольный параллелепипед, размером 70х30х30.
6. Груз 0,2 кг – 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
7. Груз 1,02 кг – 3 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
8. Прибор измерительный – 1 шт. Прибор применяется для измерения деформаций при статическом напряжении.
Технические характеристики прибора:
Питание - 1~220 В, 50Гц.
Потребляемая мощность - 20 Вт.
Электрическая схема соединений тензорезисторов на объекте измерений - тензорезистор, мост, полумост.
Установка нуля – да.
Напряжение питания моста – 10 В.
Номинальное сопротивление применяемых на объекте измерений тензорезисторов – 350 Ом.
Стабильность показаний прибора при неоднократных измерениях деформации - 10 единиц индикации.
Количество измерительных каналов – 4.
Длина соединительного кабеля между прибором и объектом измерений – 1,5 м.
9. Уровень – 1 шт.
Измерительный инструмент прямоугольной формы из пластика, дерева или металла с установленными в нём прозрачными колбами (глазками), заполненными жидкостью. Уровень предназначен для оценки соответствия поверхностей вертикальной или горизонтальной плоскости, а также для измерения градуса отклонения поверхности от горизонтальной плоскости.
Длина - 500 мм
10. Транспортир – 1 шт.
Предназначен для построения и измерения углов. Транспортир состоит из линейки (прямолинейной шкалы) и полукруга (угломерной шкалы), разделённого на градусы от 0 до 180°. Диаметр – 150 мм. Металлический.
11. Линейка – 1 шт. Представляет собой узкую пластину, у которой как минимум одна сторона прямая. Линейка имеет нанесённые штрихи (деления), кратные единице измерения длины (сантиметр, миллиметр, дюйм). Длина - 30 см.
12. Трос – 3 шт. Представляет собой тонкую нерастяжимую синтетическую нить, имеющую на концах крючки. Он предназначен для подвешивания грузов. Длина - 660 мм.
13. Шпилька короткая – 2 шт. Предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия. Изготавливается с номинальным диаметром резьбы 60 мм.
14. Шпилька длинная – 1 шт. Предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия. Изготавливается с номинальным диаметром резьбы 30 мм.
15. Подвес – 3 шт. Представляет собой стальной стержень, один конец которой выполнен в виде крюка, а с другой подставкой для расположения грузов. Длина 200-250 мм, диаметр 50-70 мм.
16. Ключ гаечный №10 - 1 шт. Инструмент для соединения (рассоединения) резьбового соединения, путем закручивания (раскручивания) болтов, гаек. На ключе нанесен размер его рабочей части, выполнен из качественной углеродистой стали имеет антикоррозийное покрытие.
17. Отвертка универсальная – 1 шт. Представляет собой металлический стержень с наконечником – четырехгранник и прорезиненной рукояткой.
1. Основание с тензометрическими опорами – 1 шт. Предназначено для измерения горизонтальных и вертикальных перемещений. Имеет возможность разъемного крепления к раме и для крепления балки. Диаметр отверстия – 6 мм.
2. Габаритные размеры установки: длина – 560 мм, ширина – 500 мм, высота – 540 мм.
3. Консольная балка – 1 шт. Горизонтальная балка стального прямоугольного поперечного сечения. Размеры консольной балки: длина – 500 мм, ширина – 30 мм, высота – 10 мм.
4. Поперечина – 1 шт. Короткая часть конструкции, прямоугольного поперечного сечения стальной стержень длиной - 300 мм, шириной - 20 мм и толщиной - 3 мм. Имеет равноотстоящие отверстия, диаметром 4 мм и шагом 10 мм, для крепления тросом металлическими кольцами, по середине есть С-образный паз, позволяющий установить поперечину на балку.
5. Брус 0,51 кг – 3 шт. Представляет собой стальной прямоугольный параллелепипед, размером 70х30х30.
6. Груз 0,2 кг – 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
7. Груз 1,02 кг – 3 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.
8. Прибор измерительный – 1 шт. Прибор применяется для измерения деформаций при статическом напряжении.
Технические характеристики прибора:
Питание - 1~220 В, 50Гц.
Потребляемая мощность - 20 Вт.
Электрическая схема соединений тензорезисторов на объекте измерений - тензорезистор, мост, полумост.
Установка нуля – да.
Напряжение питания моста – 10 В.
Номинальное сопротивление применяемых на объекте измерений тензорезисторов – 350 Ом.
Стабильность показаний прибора при неоднократных измерениях деформации - 10 единиц индикации.
Количество измерительных каналов – 4.
Длина соединительного кабеля между прибором и объектом измерений – 1,5 м.
9. Уровень – 1 шт.
Измерительный инструмент прямоугольной формы из пластика, дерева или металла с установленными в нём прозрачными колбами (глазками), заполненными жидкостью. Уровень предназначен для оценки соответствия поверхностей вертикальной или горизонтальной плоскости, а также для измерения градуса отклонения поверхности от горизонтальной плоскости.
Длина - 500 мм
10. Транспортир – 1 шт.
Предназначен для построения и измерения углов. Транспортир состоит из линейки (прямолинейной шкалы) и полукруга (угломерной шкалы), разделённого на градусы от 0 до 180°. Диаметр – 150 мм. Металлический.
11. Линейка – 1 шт. Представляет собой узкую пластину, у которой как минимум одна сторона прямая. Линейка имеет нанесённые штрихи (деления), кратные единице измерения длины (сантиметр, миллиметр, дюйм). Длина - 30 см.
12. Трос – 3 шт. Представляет собой тонкую нерастяжимую синтетическую нить, имеющую на концах крючки. Он предназначен для подвешивания грузов. Длина - 660 мм.
13. Шпилька короткая – 2 шт. Предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия. Изготавливается с номинальным диаметром резьбы 60 мм.
14. Шпилька длинная – 1 шт. Предназначена для соединения между собой деталей, имеющих гладкие или резьбовые отверстия. Изготавливается с номинальным диаметром резьбы 30 мм.
15. Подвес – 3 шт. Представляет собой стальной стержень, один конец которой выполнен в виде крюка, а с другой подставкой для расположения грузов. Длина 200-250 мм, диаметр 50-70 мм.
16. Ключ гаечный №10 - 1 шт. Инструмент для соединения (рассоединения) резьбового соединения, путем закручивания (раскручивания) болтов, гаек. На ключе нанесен размер его рабочей части, выполнен из качественной углеродистой стали имеет антикоррозийное покрытие.
17. Отвертка универсальная – 1 шт. Представляет собой металлический стержень с наконечником – четырехгранник и прорезиненной рукояткой.
Определение опытным путем реакции опор и сравнение их с величинами, полученными теоретическим путем.
Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
