Учебно-лабораторный стенд «Изучение системы плоско расположенных сил»

Описание товара

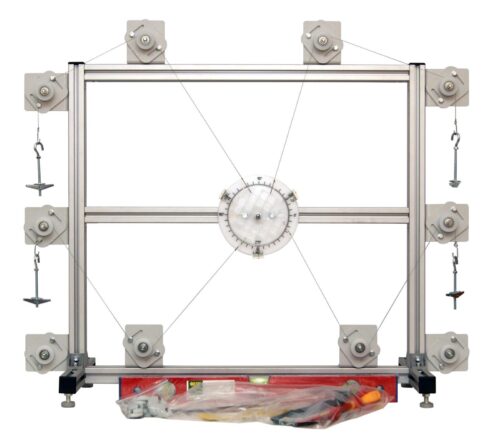

Учебно-лабораторный стенд «Изучение системы плоско расположенных сил», модель ЭЛБ-161.024.01, предназначен для проведения лабораторных работ при изучении раздела “Теоретическая механика” курса “Техническая механика” для специальностей технического профиля, позволяет определять величину и направление момента, уравновешивающего сумму моментов сил, действующих на твердое тело с неподвижной осью вращения, демонстрировать зависимость момента силы относительно оси от ориентации линии действия силы.

Базовые эксперименты (лабораторные работы)

Стенд позволяет проводить следующие лабораторные работы:
1. Изучение плоской системы сходящихся сил;
2. Изучение системы плоско расположенных сил;
3. Определение опорных реакций балок;
4. Определение центра тяжести плоских фигур;
5. Балансировка тел вращения;
6. Экспериментальное определение моментов инерции звеньев механизма методом качения;
7. Изучение динамики поступательного движения твердого тела по наклонной плоскости.

Комплект поставки

Комплектность стенда состоит из:
1. Стенд выполнен в виде единого для всех опытов настольного алюминиевого основания – базиса, на котором устанавливается исследуемый объект в зависимости от проводимого опыта. Для жесткости основание имеет усиленные сварные соединения. Благодаря быстросъемному крепежу исследуемых объектов и вспомогательных измерительных приборов, стенд позволяет легко изменять компоновку опыта и исследуемые параметры. Для регулирования имеются винтовые ножки. Основание установки - алюминий.

2. Габаритные размеры установки: длина - 660 мм, ширина - 250 мм, высота - 600 мм. Вес оборудования - 5 кг.

3. Груз 0,01 кг - 8 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.

4. Груз 0,02 кг - 8 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.

5. Груз 0,051 кг - 4 шт. Представляет цилиндрическую форму с отверстием для установки на подвес. Стальной с оцинкованным покрытием.

6. Диск подвижный - 1 шт. Состоит из неподвижного градуированного диска 3600, диаметр 150 мм и перфорированного подвижного диска, отверстия которого расположены в виде сетки на расстоянии 15 мм друг от друга каждый, диаметр которых 5 мм. Диаметр диска 110 мм. Пластик.

7. Ключ рожковый 10 - 1 шт. Имеет внешний шестигранный профиль, выполнен из качественной углеродистой стали имеет антикоррозийное покрытие.

8. Линейка - 1 шт. Представляет собой узкую пластину, у которой как минимум одна сторона прямая. Линейка имеет нанесённые штрихи (деления), кратные единице измерения длины (сантиметр, миллиметр, дюйм). Длина - 30 см.

9. Основание - 1 шт. Представляет собой основание, выполненное из алюминия, на котором устанавливается исследуемый объект в зависимости от проводимого опыта. Для жесткости основание имеет усиленные сварные соединения. Длина – 660 мм, ширина – 250 мм, высота – 600 мм.

10. Отвертка универсальная - 1 шт. Представляет собой металлический стержень с наконечником – четырехгранник и прорезиненной рукояткой.

11. Подвес - 4 шт. Представляет собой стальной стержень, один конец которой выполнен в виде крюка, а с другой подставкой для расположения грузов. Длина 200-250 мм, диаметр 50-70 мм.

12. Ролик - 10 шт. Ролик является частью опоры, поддерживающий подвижную конструкцию. Материал – пластик, диаметр канавок – 25 мм, и наружный диаметр – 34 мм, толщина – 9 мм.

13. Транспортир - 1 шт. Предназначен для построения и измерения углов. Транспортир состоит из линейки (прямолинейной шкалы) и полукруга (угломерной шкалы), разделённого на градусы от 0 до 180°. Диаметр – 150 мм. Металлический.

14. Трос - 4 шт. Представляет собой тонкую нерастяжимую синтетическую нить, имеющую на концах крючки. Он предназначен для подвешивания грузов. Длина - 660 мм.

15. Угольник - 1 шт. Предназначен для измерения, разметки и черчения. Материал: сталь. Тип: плоский прямоугольник, шкала для измерения углов, параллельный разметочный инструмент, разметочный шаблон, угловой упор 90°, растр 32 мм.

16. Уровень - 1 шт. Измерительный инструмент прямоугольной формы из пластика, дерева или металла с установленными в нём прозрачными колбами (глазками), заполненными жидкостью. Уровень предназначен для оценки соответствия поверхностей вертикальной или горизонтальной плоскости, а также для измерения градуса отклонения поверхности от горизонтальной плоскости. Длина - 500 мм.

17. Шайба - 1 шт. Кольцевая деталь крепежа, подкладываемая под гайку или головку болта. Материал – сталь, диаметр - 20 мм, центрального отверстия - 4 мм, отверстие для закрепления крюка – 2 мм.

18. Штифт - 1 шт. Крепёжное изделие в виде цилиндрического стального стержня с резьбой, предназначенное для неподвижного соединения. Штифт плотно вставляется в отверстие, проходящее через обе детали, предотвращая их взаимное смещение. Диаметр - 2 мм, длина - 17 мм.

19. Паспорт - 1 шт.
