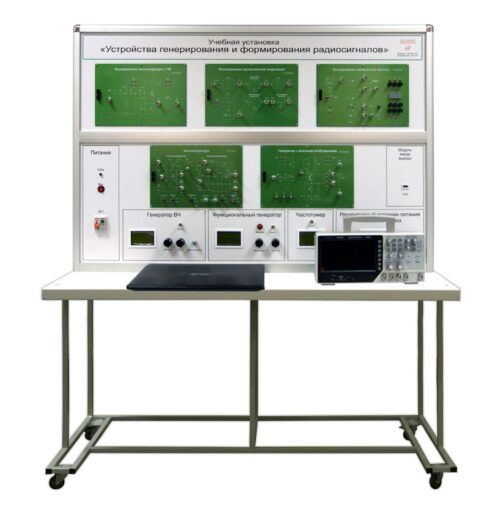

Учебная установка «Устройства генерирования и формирования радиосигналов»

Описание товара

• Исполнение: Моноблок, Стендовое
• Лабораторных работ: 23
• Версия: Компьютерная

Отличительной особенностью учебной лабораторной установки является использование современной элементной базы, технологии поверхностного монтажа и интеграции на одной двухсторонней плате электрической схемы и передней поверхности экспериментальной панели, что позволило снизить длину проводных соединений и, как следствие, значительно уменьшить уровень паразитных наводок и помех.

Учебная лабораторная установка формирует одно рабочее место для бригады из двух-трех студентов и обеспечивает проведение серии экспериментов учебного лабораторного практикума дисциплин «Теория электрической связи», «Основы радиоэлектроники», «Прикладная электроника» и смежных дисциплин.

Учебная лабораторная установка конструктивно выполнена в идеологии единой модульной конструкции и состоит единого блока, содержащего пять экспериментальных панелей, содержащих все необходимые для выполнения цикла лабораторных работ устройства и объекты исследований, а также измерительные приборы, источники напряжений и сигналов. Учебная лабораторная установка реализует концепцию открытой измерительной системы и позволяет дистанционно, с внешнего компьютера, управлять параметрами Генератора ВЧ, Функционального Генератора и Регулируемого Источника Питания.

Лабораторные работы

Исследование LC автогенератора

1. Автоколебательная LC-цепь под внешним воздействием
2. Исследование «мягкого» и «жесткого» режимов возбуждения автогенератора
3. Исследование влияния напряжения смещения на амплитуду генерируемых колебаний
4. Исследование переходных процессов запуска и срыва генерации автогенератора

Исследование RC автогенератора

1. Исследование условий возбуждения автогенератора
2. Исследование условий возникновения генерации
3. Баланс фаз и амплитуд
4. Исследования переходных процессов работы автогенератора

Исследование частотного модулятора

1. Исследование работы генератора в условиях нестабильности напряжения питания
2. Исследование регулировочной характеристики автогенератора
3. Исследование метода генерации сигналов с Линейной частотной модуляцией
4. Исследование метода генерации сигналов с Частотной манипуляцией

Исследование однополосной модуляции

1. Исследование особенностей модуляции и детектирования сигналов Амплитудной модуляции
2. Детектирование Амплитудно-модулированного сигнала
3. Исследование спектра Амплитудно-модулированного сигнала
4. Исследование сигнала Амплитудной модуляцией с частично подавленной несущей
5. Исследование спектра Амплитудно-модулированного сигнала с частично-подавленной несущей
6. Исследование спектра Однополосного амплитудно-модулированного сигнала
7. Сравнение спектра Амплитудно-модулированного сигнала и сигнала Однополосной модуляции

Исследование синтезатора частоты

1. Исследование принципа работы цифровых делителей частоты
2. Исследование регулировочной характеристики Генератора управляемого напряжением
3. Исследование принципа работы косвенного когерентного синтезатора частоты
4. Исследование стабильности генерации частоты синтезатором в условиях дестабилизирующих факторов (нестабильности напряжения питания)

Исследование генератора с внешним возбуждением на биполярном транзисторе

1. Исследование принципа работы однокаскадного транзисторного усилителя в различных классах работы
2. Исследования влияния режима работы транзистора на угол отсечки коллекторного тока в условиях нерезонансной нагрузки
3. Исследование влияния величины возбуждающего гармонического напряжения на форму тока в коллекторе в условиях нерезонансной нагрузки
4. Исследования влияния режима работы транзистора на угол отсечки коллекторного тока в условиях резонансной нагрузки
5. Исследование влияния класса работы транзисторных усилителей в режиме умножения частот
6. Исследование эффекта преобразования частоты при нелинейном режиме работы усилительного каскада
7. Исследование эффективности умножения частоты от угла отсечки коллекторного тока

Технические характеристики

Потребляемая мощность, В·А 200
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 1200
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 50
Количество человек, которое одновременно и активно может работать на комплекте 2
