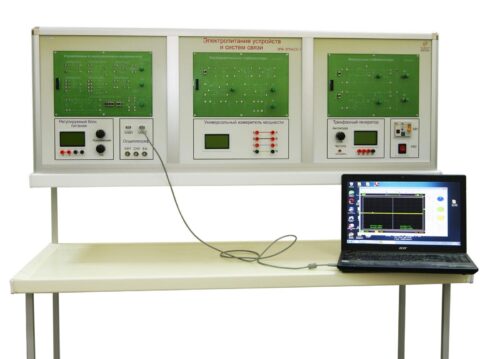

Учебная установка «Электропитание устройств и систем связи»

Описание товара

  • Лабораторных работ: 10

Учебная установка предназначена для проведения лабораторно-практических занятий со слушателями ВУЗов, колледжей,  военных учебных заведений и курсов повышения квалификации по следующим дисциплинам:

  • электропитание устройств и систем связи;
  • силовая электроника;
  • электротехника.

Лабораторная установка включает в себя встроенные цифровые измерительные приборы:

  • Осциллограф.
  • Трехфазный генератор
  • Регулируемый блок питания. Возможность управления от компьютера.
  • Универсальный измеритель мощности. Трехфазный Ваттметр с ЖК дисплеем. На дисплее отображаются среднеквадратичные значения тока и напряжения, активная мощность, коэффициент нагрузки для каждой фазы. Независимые измерение постоянного и переменного тока и напряжения для каждого канала. Передача данных на компьютер.
  • Модуль «Управляемые и неуправляемые выпрямители»
  • Встроенные модули, в состав которых входят:
    1. блок активных и реактивных нагрузок
    2. коммутируемые сглаживающие фильтры
    3. встроенные источники питания + 12 В, - 12В, +5 В

Лабораторные работы

  1. Исследование однофазного однотактного выпрямителя на активную, индуктивную, емкостную нагрузку.
  2. Исследование однофазного двухтактного выпрямителя на активную, индуктивную, емкостную нагрузку.
  3. Исследование однофазного двухтактного выпрямителя с Г-образным, Побразным, Т-образным сглаживающим фильтром.
  4. Исследование трехфазного однотактного выпрямителя на активную, индуктивную, емкостную нагрузку.
  5. Исследование трехфазного двухтактного выпрямителя на активную, индуктивную, емкостную нагрузку.
  6. Исследование трехфазного двухтактного выпрямителя с Г-образным, Побразным, Т-образным сглаживающим фильтром.
  7. Исследование двухфазного однотактного управляемого выпрямителя на тиристорах.
  8. Исследование транзисторных стабилизаторов постоянного напряжения с непрерывным регулированием (параметрический, компенсационный, параллельный и в интегральном исполнении).
  9. Исследование транзисторного стабилизатора постоянного напряжения с широтно-импульсным управлением.
  10. Исследование транзисторного инвертора с обратной связью по напряжению.

Комплект поставки

  1. Учебная установка в сборе с лабораторным столом
  2. Методические рекомендации на электронном носителе
  3. Мультимедийная методика на электронном носителе
  4. Паспорт
  5. Гарантийный талон
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
