Учебная лабораторная установка «Устойчивость продольно сжатого стрежня» предназначена для проведения цикла лабораторно- практических занятий дисциплин «Сопротивление материалов», «Металлические конструкции» и смежных технических дисциплин.
Учебная лабораторная установка позволяет организовать рабочее место для бригады студентов из 2-4 человек.
Учебная лабораторная установка представляет собой измерительный комплекс, включающая в себя экспериментальную и измерительную часть.
Экспериментальная часть состоит из силовой рамы с устройством кинематической нагрузки образцов, устройствами закрепления образцов, силоизмерителя на 2кН (200 кг), а также образцов с тензодатчиками (двух координатными устройствами контроля поперечного изгиба образца).
Измерительная часть содержит аналого-цифровую систему обработки сигналов тензодатчиков, сигналов датчика силоизмерителя, а также микропроцессорную систему визуализации экспериментальных данных. Измерительная часть содержит все необходимые источники питания и электронные системы, необходимые для эксплуатации учебного лабораторного комплекса.
Особенностью учебной лабораторной установки является использование для фиксации малых поперечных прогибов образцов прецизионных двухкоординатных тензодатчиков на базе тензорезисторов BF350-5AA.

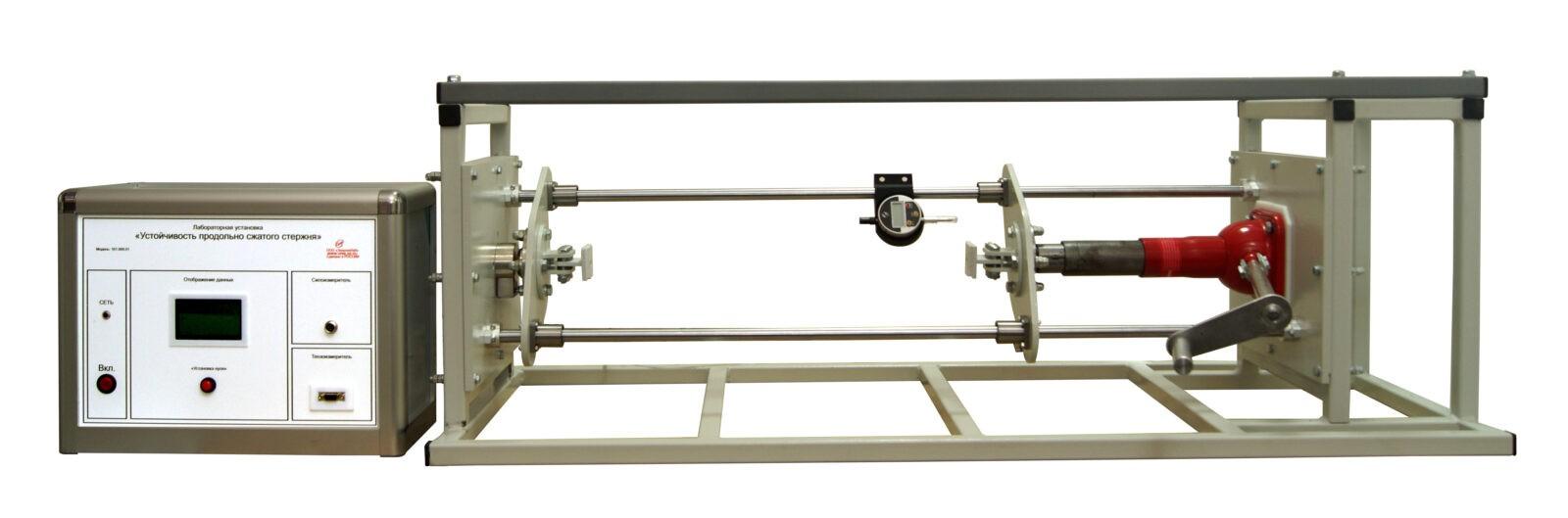

Учебная лабораторная установка «Устойчивость продольно сжатого стержня»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
|
№ |
Наименование |
Количество, шт. |
|
1 |
Силовая рама |
1 |
|
2 |
Блок управления |
1 |
|
3 |
Образцы из стали и алюминиевого сплава различного сечения |
7 |
|
4 |
Диск с мультимедийной методикой |
1 |
|
5 |
Диск с методическими материалами по выполнению лабораторных работ |
1 |
|
6 |
Сертификат ИСО |
1 |
Лабораторная работа №1. «Определение зависимости критической силы (нагрузки потери устойчивости) и формы потери устойчивости от условий закрепления концов стержня»
Лабораторная работа №2. «Определение зависимости критической силы (нагрузки потери устойчивости) от формы поперечного сечения стержня»
Лабораторная работа №3. «Определение зависимости критической силы (нагрузки потери устойчивости) от длины стержня»
Лабораторная работа №4. «Определение зависимости критической силы (нагрузки потери устойчивости) от модуля упругости материала стержня»
Лабораторная работа №5. «Изучение зависимости сила – перемещение при докритическом и закритическом нагружении»
Лабораторная работа №2. «Определение зависимости критической силы (нагрузки потери устойчивости) от формы поперечного сечения стержня»
Лабораторная работа №3. «Определение зависимости критической силы (нагрузки потери устойчивости) от длины стержня»
Лабораторная работа №4. «Определение зависимости критической силы (нагрузки потери устойчивости) от модуля упругости материала стержня»
Лабораторная работа №5. «Изучение зависимости сила – перемещение при докритическом и закритическом нагружении»
Масса учебного стенда - 40 кг.
Габаритные размеры - 400 x 500 x 1200 мм.
Электропитание - 220 В; 50 Гц.
Потребляемая мощность - 200 Вт.
Габаритные размеры - 400 x 500 x 1200 мм.
Электропитание - 220 В; 50 Гц.
Потребляемая мощность - 200 Вт.
Учебная лабораторная установка «Устойчивость продольно сжатого стержня» от компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» доставит Учебная лабораторная установка «Устойчивость продольно сжатого стержня», произведет его пуско-наладку (если это необходимо), обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепежи и т.д.) для обеспечения данного требования.
Учебное оборудование, стенды, тренажеры соответствуют действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
