Учебная лабораторная установка «Изучение поляризации света. Закон Малюса»

Учебная лабораторная установка «Изучение поляризации света. Закон Малюса» предназначена для изучения поляризации света и методов получения плоскополяризованного света; исследования зависимости интенсивности плоско поляризованного света от угла между плоскостью колебаний и плоскостью поляризатора; проверки закона Малюса.

Оптическая схема учебной установки состоит:
из светодиодного осветителя;
поляризатора;
анализатора на основе поляроидной пленки;
цифрового датчика света.

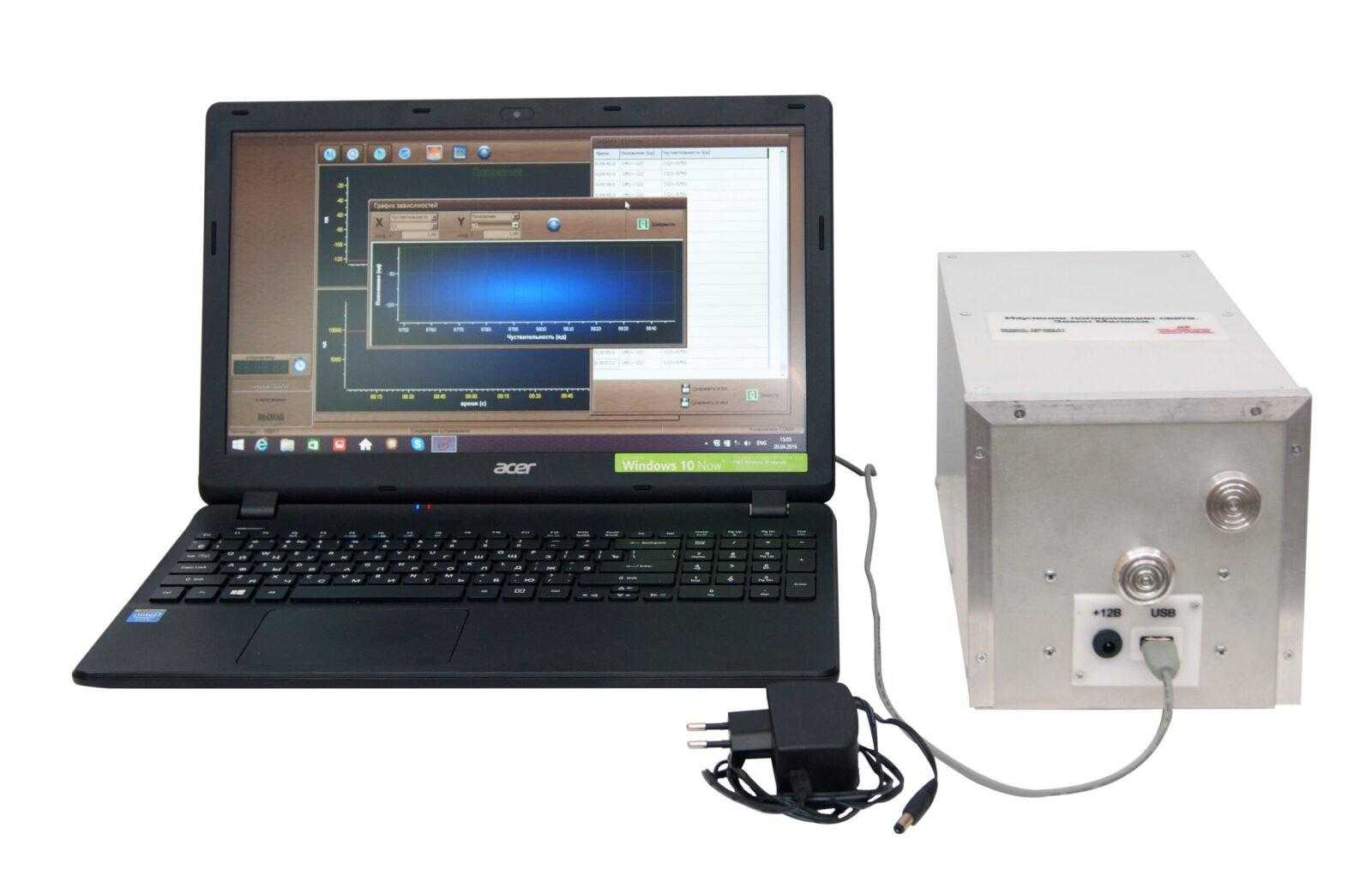

Элементы оптической схемы учебного оборудования смонтированы на раме, которая на время проведения измерений вдвигается внутрь светонепроницаемого корпуса.

Питание осветителя осуществляется от внешнего источника питания.

Вращение анализатора производится при помощи зубчатого механизма связанного с датчиком угла поворота и приводимого в движение рукояткой на передней панели установки.

Цифровой датчик света регистрирует интенсивность излучения после прохождения через поляризатор и анализатор.

Сценарий выполнения работы предусматривает регистрацию интенсивности прошедшего через оптическую систему света при различных углах поворота анализатора. Полученные данные строятся в координатах (Угол поворота/Интенсивность света) и аппроксимируются зависимостью Y= Acos2φ.

Для большей наглядности при проверке закона Малюса экспериментальные точки выводятся в координатах (Сos2φ/I); после чего на основе метода наименьших квадратов на графике строится прямая линия.
