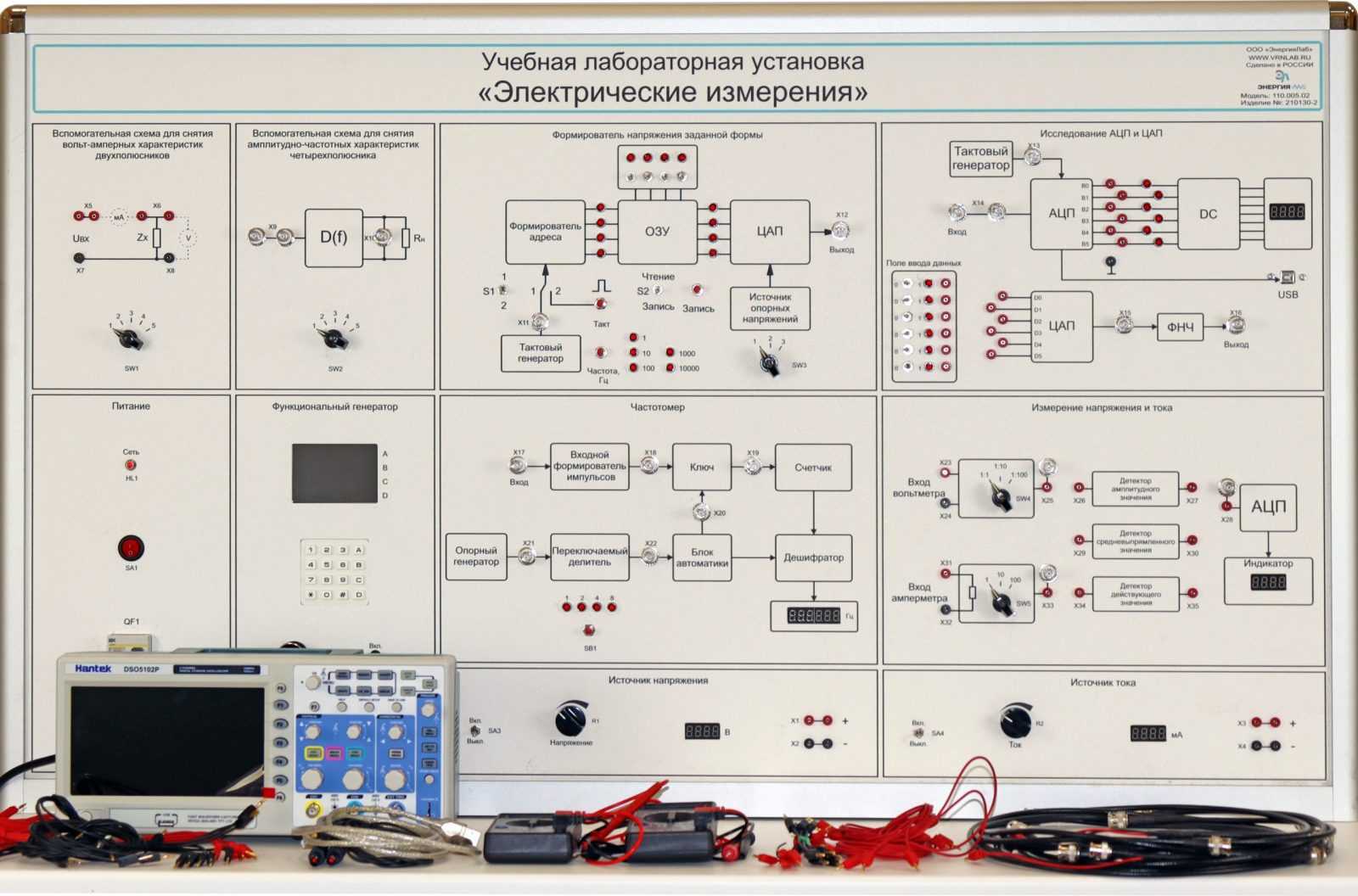

Учебная лабораторная установка «Электрические измерения»

Описание товара

Учебная лабораторная установка «Электрические измерения» представляет собой рабочее место для бригады студентов из двух человек и предназначена для проведения лабораторных занятий по дисциплинам «Электрорадиоизмерения», «Электротехнические измерения», «Измерительная техника», «Электрические измерения», «Метрология и радиоизмерения» и другим учебным дисциплинам, изучающим принципы электрических измерений.

Общая характеристика лабораторной установки.

Конструктивно установка выполнена в напольном исполнении в виде базового модуля встроенного в лабораторную стойку.
Лицевая сторона базового модуля имеет шесть панелей, все панели стационарные. Для обеспечения жесткости конструкции толщина металлического листа, из которого изготовлены передняя и боковые панели, составляет 1,5 мм.

2. Описание блоков для проведения лабораторных работ.
На лицевых панелях блоков изображена функциональная схема, выведены необходимые контрольные гнезда и органы управления. Элементы схем отдельных блоков соединены с гнездами, необходимыми для коммутации схем. Ниже приведено описание стационарных блоков, входящих в комплект поставки лабораторной установки.
2.1. Стационарный блок №1 «Источники сигналов» содержит: функциональный генератор, источник тока, источник напряжения, генератор НЧ.
― «Функциональный генератор» - встроенный в лабораторный блок генератор сигналов с возможностью выбора формы сигнала, регулировкой амплитуды выходного сигнала от 0 до 5 В на частоте 1кГц.
С помощью кнопочного переключателя предусмотрена возможность выбора формы сигнала из 5 вариантов различных форм сигнала. Один из вариантов формы сигнала «меандр». При выборе формы сигнала «меандр» предусмотрена возможность изменения скважности сигнала от 6 до 1,2.
Функциональный генератор является встроенным и питается от внутреннего блока питания. На переднюю панель лабораторного блока выведены выходные гнёзда и регуляторы амплитуды (установка напряжения грубо и точно).
― «Источник напряжения» - регулируемый источник постоянного напряжения обеспечивает подачу на вход исследуемых устройств постоянного напряжения, регулируемого в пределах 0-10 В. Источник напряжения имеет схему защиты от неправильного включения. Схема защиты срабатывает при превышении тока нагрузки 20мА. Выходные гнёзда и органы управления источником напряжения выведены на переднюю панель лабораторного блока.
― «Источник тока» - регулируемый источник тока. Источник генерирует установленное значение тока, которое имеет минимальную зависимость от нагрузки и используется при изучении работы цифрового мультиметра в режиме постоянного тока, с помощью органов управления, ток регулируется в пределах от 0 до 50мА, с точностью установки 0,1мА. Выходные гнезда и органы управления источником тока выведены на переднюю панель лабораторного блока.
― «Генератор НЧ» - позволяет получать синусоидальное напряжение с амплитудой 0-5 В и частотой 40 Гц - 150 кГц. Выходные клеммы и регуляторы амплитуды (установка напряжения плавно и аттенюатор) выведены на переднюю панель лабораторного блока.
2.2. Стационарный блок № 2 «Измерение напряжения и тока»
На панели имеются изображения функциональной схемы цифрового мультиметра с переключателями режимов работы и пределов измерений. При измерении напряжений входное сопротивление составляет 1 МОм. При измерении токов внутреннее сопротивление 100 Ом при максимальной чувствительности микроамперметра. Переключение пределов измерений производится с помощью делителя входного напряжения 1:1, 1:10 и 1:100. Переключение пределов производится вручную с помощью переключателя. При изменении переменного напряжения имеется возможность подключения 3-х видов выпрямителей: детектор амплитудного значения, детектор средневыпрямленного значения, детектор действующего значения. В качестве индикатора используется АЦП со встроенным семисегментным светодиодный индикатором. Разрядность индикатора 3,5. Максимальное входное напряжение 1,999 В.
2.3. Стационарный блок № 3 «Измерение ВАХ и АЧХ»
Включает в себя две функциональные зоны: вспомогательная схема для снятия вольт-амперных характеристик двухполюсников, вспомогательная схема для снятия амплитудно-частотных характеристик четырёхполюсников
― «вспомогательная схема для снятия вольт-амперных характеристик двухполюсников». Схема содержит 5 исследуемых схем двухполюсника. В каждой из которых ВАХ не повторяется и соответствует реальным характеристикам реальных полупроводниковых приборов. Переключение исследуемых элементов производится вручную с помощью переключателя. Уровень входного напряжения 10 В. Значения токов 19,99 мА. Подключение внешних приборов осуществляется с помощью гнездовых разъемов диаметром 1,6 мм.
― «вспомогательную схему для снятия амплитудно-частотных характеристик четырёхполюсников». Схема измерения четырехполюсников предназначена для получения навыков снятия амплитудно-частотных характеристик с помощью внешнего генератора и вольтметра. Схема содержит 5 исследуемых схем АЧХ. Формы характеристик АЧХ соответствуют: фильтру высоких частот, фильтру низких частот, режекторному фильтру, полосовому фильтру, линейному усилителю. Переключение исследуемых четырехполюсников производится вручную с помощью переключателя. Уровень входного сигнала при измерении АЧХ 1.6 В. Диапазон частот 200Гц – 8,5кГц. Подключение внешних приборов осуществляется с помощью гнездовых разъемов диаметром 1,6 мм.
2.4. Стационарный блок № 4 «Формирователь напряжения заданной формы» позволяет изучать принципы цифрового синтеза аналогового напряжения различной формы. Есть возможность анализа работы устройства на всех этапах синтеза в основных местах цифрового устройства, путем контроля сигналов в контрольных гнездах расположенных на лицевой панели.
Данный блок содержит: тактовый генератор с переключаемыми частотами, 4-х разрядный формирователь кодов управления адресами ОЗУ, оперативное запоминающее устройство с матрицей 4х16, формирователь записываемого двоичного 4-х разрядного кода, 4-х разрядный цифро-аналоговый преобразователь, источник опорных напряжений: 1,6 В, 4 В, 8 В.
2.5. Стационарный блок № 5 «Изучение принципа работы частотомера»
предназначен для изучения работы схемы электронно-счётного частотомера. Блок содержит входной формирователь импульсов, управляемый ключ, 6 разрядный двоично-десятичный счётчик, цифровой 6 разрядный 7 сегментный дисплей. В блоке предусмотрено переключение времени индикации. Тактовые импульсы для синхронизации блока автоматики формируются с помощью опорного генератора и переключаемого делителя частоты. Импульсы управления входным ключом вырабатываются блоком автоматики по сигналу с таймера времени индикации.
2.6. Стационарный блок № 6 «Исследование АЦП и ЦАП»
предназначен для изучения принципов работы аналого-цифровых и цифро-аналоговых преобразователей в измерительных приборах.
Для изучения темы автоматизация измерений вмонтированы аналого-цифровой и цифро-аналоговый преобразователи.
Аналого-цифровой преобразователь имеет 6 разрядов. Входное напряжения АЦП лежит в пределах от -2,5 В до 2,5В. Для индикации входного кода АЦП рядом с ним расположен семисигментный индикатор с дешифратором двоичного кода в десятичный. Выходы АЦП имеют возможность подключения к персональному компьютеру и к гнездам, расположенным на передней панели лабораторного блока, с помощью которых подключается семисегментный десятичный индикатор выходного кода.
Схема исследования АЦП позволяет снимать статические характеристики аналого-цифрового преобразования в ручном режиме, для этого используется встроенный источник напряжения. АЦП работает в динамическом режиме с амплитудой сигнала 2,5В с частотой до10кГц. В динамическом режиме информация с выходов АЦП имеет возможность обработки с помощью персонального компьютера. Для исследования цифро-аналогового преобразования используется 6-ти разрядный цифро-аналоговый преобразователь. Входы ЦАП подключены к гнездам, расположенным на передней панели лабораторного блока и имеет возможность подключения к персональному компьютеру. Выход ЦАП подключен к фильтру низких частот. Для снятия статических характеристик ЦАП имеется возможность с помощью гибких перемычек подать напряжение, соответствующее логической «1», «0», на входные гнезда ЦАП. Для снятия динамических характеристик ЦАП имеется возможность задавать значения на входах ЦАП с помощью персонального компьютера. На выходе ЦАП и на выходе ФНЧ расположены гнезда для подключения осциллографа.

3. Внешние измерительные приборы
3.1. Осциллограф цифровой
3.2. Мультиметр цифровой c техническими характеристиками:
• Дисплей - 3 1/2 - разрядный, 7-сегментный жидкокристаллический индикатор.
• Автоматическое определение полярности постоянного напряжения и тока.
• Все пределы защищены от перегрузок.
• Постоянное напряжение диапазон измерений 100 мкB - 1000 B
• Переменное напряжение диапазон измерений 1 мB - 700 B
• Постоянный ток диапазон измерений 1 мкA - 20 А
• Переменный ток диапазон измерений 100 мкА - 20 А
• Сопротивление диапазон измерений 0,1 Ом - 20 МОм

Комплект поставки

Наименование

Количество, шт.

1

Лабораторный модуль «Электрические измерения» с шестью встроенными стационарными блоками

1

2

Осциллограф цифровой Hantek DSO-5062B

1

3

Мультиметр цифровой

1

4

Комплект соединительных проводов

1

5

Методические рекомендации по эксплуатации оборудования (на диске)

1

6

Мультимедийная методика (на диске)

1

7

Программное обеспечение для работы со стендом (на диске)

1

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида. Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
