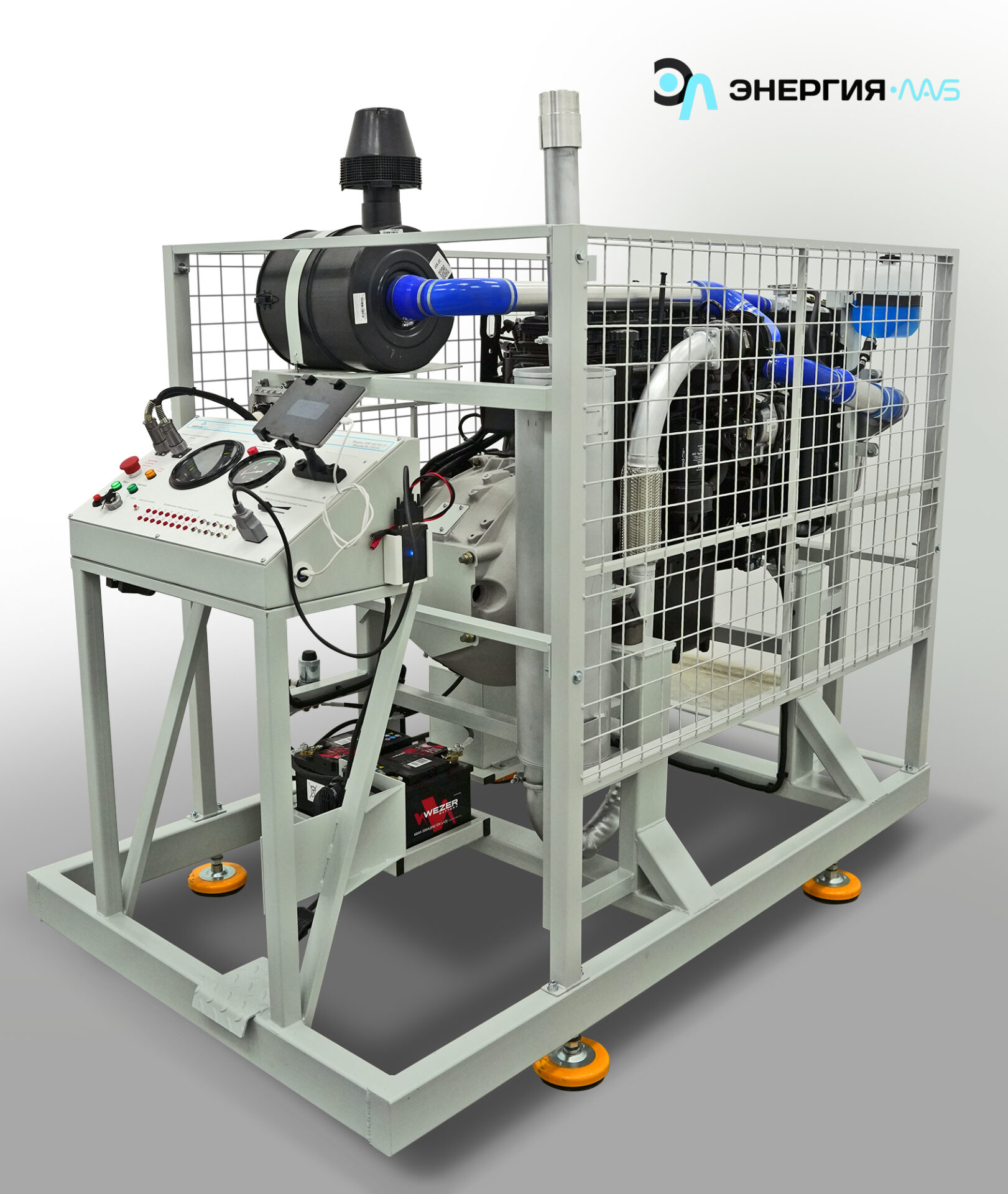

Лабораторный стенд «Действующий двигатель МТЗ» (Д-260)

Описание товара

Лабораторный стенд «Действующий двигатель МТЗ» обеспечивает возможность выполнения широкого комплекса практических работ по изучению конструкции и рабочего процесса дизельного двигателя внутреннего сгорания тракторной техники, расположения и способов крепления навесного оборудования и взаимодействия механизмов и узлов двигателя тракторной техники, а также способствовать формированию первоначальных навыков по диагностированию, техническому обслуживанию и ремонту дизельного двигателя тракторной техники в курсах «Устройство автотракторной техники», «Эксплуатация автотракторной техники», «Конструкция и расчет автотракторной техники». Для высшего, среднего и начального профессионального образования, для учебных заведений по подготовке водителей и специалистов по проектированию, техническому обслуживанию и ремонту грузовых автомобилей.

Описание:

Лабораторный стенд выполнен в виде напольной стальной рамной конструкции, окрашенной порошковой краской и оснащенной промышленными поворотными колесами. Лабораторный стенд построен с использованием стандартной компонентной базы (поршневого дизельного двигателя, навесного оборудования, электрооборудования и элементов внешних систем) серийно выпускаемых поршневых ДВС семейства Д-260 с топливной аппаратурой серийно устанавливаемый на трактора семейства МТЗ (МТЗ 1221).

Двигатель закреплен на раме при помощи вибропоглащающих подушек. Пуск двигателя обеспечивается при помощи ключа стандартного выключателя стартера. Выбор режима работы двигателя при работе без нагрузки (в режиме «холостого хода») обеспечивается изменением частоты вращения коленчатого вала с панели управления стенда.

Панель управления содержиит следующие приборы, сигнализаторы и органы управления штатной устанавливаемые на тракторы семейства МТЗ:
тахоспидометр электрический;
лампа аварийного давления масла;
блок контрольных ламп;
рукоять управления положением топливной рейки;
рукоять останова двигателя;
выключатель стартера и приборов;
индикатор включения питания.

Состав:
действующий дизельный двигатель Д-260 с топливной аппаратурой и навесным оборудованием, установленный на подвижной раме;
панель управления с выключателем стартера и приборов;
топливный бак с указателем уровня топлива и топливопроводами;
аккумуляторная батарея;
глушитель шума двигателя;
радиатор системы охлаждения;
паспорт;
система удавления выхлопных газов;
руководство по эксплуатации дизеля.

Технические характеристики

Характеристики исследуемого ДВС:
Номинальная мощность исследуемого двигателя, не менее, 114 кВт
Номинальная частота вращения коленчатого вала, 2100 мин-1
Число тактов 4
Максимальный крутящий момент коленчатого вала двигателя, не менее, 622 Нм
Число цилиндров 6, расположение рядное, вертикальное
Рабочий объем, не менее, 7 л
Устройство пуска двигателя электрический стартер
Направление вращения коленчатого вала правое (с носка коленчатого вала)
Система смазки - комбинированная, под давлением и разбрызгиванием
Система охлаждения - жидкостная, закрытая, с принудительной циркуляцией
Диаметр цилиндра, не менее 110 мм
Ход поршня, не более, 125 мм
Степень сжатия, не менее 16
Габаритные размеры стенда (ДхВхШ), не более 1700х1700х1500 мм
Вес стенда, не более, 800 кг

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
