Типовой комплект учебного оборудования «Цифровая электроника» предназначен для проведения лабораторно-практических занятий по одноименным учебным дисциплинам в высших и средних профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35°С и относительной влажности воздуха до 80% при +25°С.
Корпус состоит из алюминиевого анодированного профиля с внешними панелями из двухкомпозитного материала с надписями, сделанными с помощью цветной УФ печати.

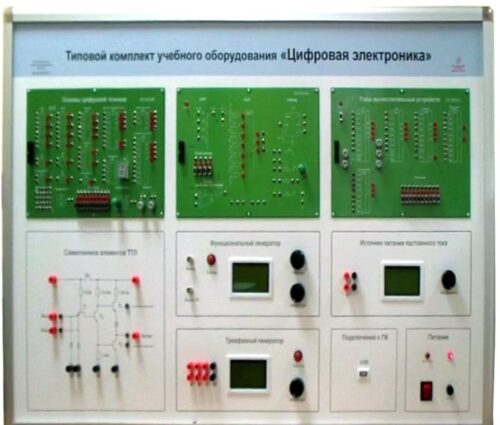

Типовой комплект учебного оборудования «Цифровая электроника» (исполнение настольное, компьютеризированное)
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
1. Модуль питания и измерений (компьютерная версия).
2. Задание сигналов и логические элементы.
3. Схемотехника элементов ТТЛ.
4. Триггеры.
5. Регистры и счетчики.
6. Арифметические устройства.
7. Запоминающие устройства.
8. Элементы ЦАП и АЦП.
9. Мультиплексоры и дешифраторы.
10. Мультивибраторы и таймеры.
11. Каркас 2×5.
12. Комплект соединительных проводников.
13. Функциональный генератор:
Генерируемые сигналы: Синус, Меандр, Треугольник, Пила прямая, Пила обратная, Сумма первой и второй гармоники, Сумма первой и третьей гармоники.
Вид сигнала, а также значения частоты и амплитуды выводятся на ЖК дисплей.
Плавная и точная установка частоты и амплитуды с помощью энкодеров.
Возможность управления от компьютера.
14. Регулируемый блок питания постоянного тока.
15. Методические указания, Техническое описание.
16. Программное обеспечение (компьютерная версия).
17. Мультимедийная методика (компакт-диск).
2. Задание сигналов и логические элементы.
3. Схемотехника элементов ТТЛ.
4. Триггеры.
5. Регистры и счетчики.
6. Арифметические устройства.
7. Запоминающие устройства.
8. Элементы ЦАП и АЦП.
9. Мультиплексоры и дешифраторы.
10. Мультивибраторы и таймеры.
11. Каркас 2×5.
12. Комплект соединительных проводников.
13. Функциональный генератор:
Генерируемые сигналы: Синус, Меандр, Треугольник, Пила прямая, Пила обратная, Сумма первой и второй гармоники, Сумма первой и третьей гармоники.
Вид сигнала, а также значения частоты и амплитуды выводятся на ЖК дисплей.
Плавная и точная установка частоты и амплитуды с помощью энкодеров.
Возможность управления от компьютера.
14. Регулируемый блок питания постоянного тока.
15. Методические указания, Техническое описание.
16. Программное обеспечение (компьютерная версия).
17. Мультимедийная методика (компакт-диск).
1. Изучение способов задания логических уровней, сигналов и их индикации.
2. Изучение основных и базовых логических элементов.
3. Изучение мультиплексоров.
4. Изучение преобразователя двоичного кода в десятичный и дешифратора.
5. Изучение асинхронного триггера, синхронных двухтактных триггеров.
6. Изучение асинхронного счетчика и синхронного реверсивного счетчика.
7. Изучение параллельного, последовательного и универсального регистров.
8. Изучение одноразрядного и четырехразрядного ОЗУ, ПЗУ.
9. Изучение сумматоров, цифрового компаратора и схемы контроля четности.
10. Изучение одно вибратора, таймера в режиме ждущего одно вибратора.
11. Изучение одно вибратора, таймера в режиме мультивибратора.
12. Изучение ЦАП на основе матрицы R-2R.
13. Изучение параллельного АЦП и схемы выборки-хранения.
2. Изучение основных и базовых логических элементов.
3. Изучение мультиплексоров.
4. Изучение преобразователя двоичного кода в десятичный и дешифратора.
5. Изучение асинхронного триггера, синхронных двухтактных триггеров.
6. Изучение асинхронного счетчика и синхронного реверсивного счетчика.
7. Изучение параллельного, последовательного и универсального регистров.
8. Изучение одноразрядного и четырехразрядного ОЗУ, ПЗУ.
9. Изучение сумматоров, цифрового компаратора и схемы контроля четности.
10. Изучение одно вибратора, таймера в режиме ждущего одно вибратора.
11. Изучение одно вибратора, таймера в режиме мультивибратора.
12. Изучение ЦАП на основе матрицы R-2R.
13. Изучение параллельного АЦП и схемы выборки-хранения.
Технические характеристики.
Потребляемая мощность, В·А, не более 10
Электропитание:
от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, 220В
частота, 50 Гц
Класс защиты от поражения электрическим током I
Габаритные размеры:
- длина (по фронту) 1064 мм
- ширина (ортогонально фронту) 260 мм
- высота 680 мм
Общий вес оборудования, 30 кг
Диапазон рабочих температур +10…35°С
Влажность до 80%
Количество человек, которое одновременно и активно может работать на комплекте 2
Потребляемая мощность, В·А, не более 10
Электропитание:
от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, 220В
частота, 50 Гц
Класс защиты от поражения электрическим током I
Габаритные размеры:
- длина (по фронту) 1064 мм
- ширина (ортогонально фронту) 260 мм
- высота 680 мм
Общий вес оборудования, 30 кг
Диапазон рабочих температур +10…35°С
Влажность до 80%
Количество человек, которое одновременно и активно может работать на комплекте 2
Типовой комплект учебного оборудования «Цифровая электроника» (исполнение настольное, компьютеризированное) производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» изготовит Типовой комплект учебного оборудования «Цифровая электроника» (исполнение настольное, компьютеризированное), произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.
Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
