Типовой комплект учебного оборудования «Основы газовой динамики» предназначен для проведения экспериментальных лабораторных и исследовательских работ по основам газовой динамики подгруппой из 2-4 человек.
Учебный стенд позволяет:
изучать приборы и методы измерения давления и расхода;
изучать распределение эпюр скоростей по сечению трубопровода;
исследовать характеристики трубопровода;
определять потери по длине трубопровода и на различного рода местных сопротивлениях;
изучать закон сохранения энергии;
исследовать характеристики вентилятора и воздуходувки;
наглядная иллюстрация различных режимов истечения воздуха из ресивера.
Информационно-измерительная система стенда позволяет: определять расход и давление воздуха в разных точках системы.

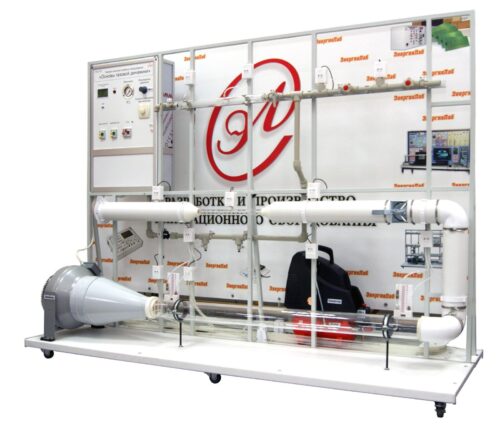

Комплект учебного оборудования «Основы газовой динамики»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
|
№ |
Наименование |
Количество, шт. |
|
1 |
Лабораторный стенд |
1 |
|
2 |
Ноутбук |
1 |
|
3 |
Мышь |
1 |
|
4 |
Диск с программным обеспечением |
1 |
|
5 |
Диск с методическими указаниями |
1 |
|
6 |
Диск с мультимедийной методикой |
1 |
|
7 |
Сертификат ИСО |
1 |
Лабораторная работа №1.
Изучение приборов и методов определения давления.
Лабораторная работа №2.
Изучение метода определения расхода воздуха по изменению давления в отсеченном объеме.
Лабораторная работа №3.
Изучение метода определения расхода воздуха с использованием расходомера и по падению давления в ресивере.
Лабораторная работа №4.
Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
Лабораторная работа №5.
Изучение способа определения расхода с использованием трубки Пито.
Лабораторная работа №6.
Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
Лабораторная работа №7.
Исследование потерь напора на местном сопротивлении – регулируемой задвижке (дросселе). Определение коэффициента сопротивления задвижки, коэффициента расхода.
Лабораторная работа №8.
Исследование потерь напора на местном сопротивлении – диафрагме. Определение коэффициента сопротивления диафрагмы, коэффициента расхода.
Лабораторная работа №9.
Исследование потерь напора на местном сопротивлении – резком расширении. Определение коэффициента сопротивления.
Лабораторная работа №10.
Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения.
Лабораторная работа №11.
Истечение воздуха из ресивера: докритический, критический режим течения
Лабораторная работа №12.
Исследование характеристик вентилятора (воздуходувки).
Лабораторная работа №13.
Исследование характеристик компрессора.
Изучение приборов и методов определения давления.
Лабораторная работа №2.
Изучение метода определения расхода воздуха по изменению давления в отсеченном объеме.
Лабораторная работа №3.
Изучение метода определения расхода воздуха с использованием расходомера и по падению давления в ресивере.
Лабораторная работа №4.
Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
Лабораторная работа №5.
Изучение способа определения расхода с использованием трубки Пито.
Лабораторная работа №6.
Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
Лабораторная работа №7.
Исследование потерь напора на местном сопротивлении – регулируемой задвижке (дросселе). Определение коэффициента сопротивления задвижки, коэффициента расхода.
Лабораторная работа №8.
Исследование потерь напора на местном сопротивлении – диафрагме. Определение коэффициента сопротивления диафрагмы, коэффициента расхода.
Лабораторная работа №9.
Исследование потерь напора на местном сопротивлении – резком расширении. Определение коэффициента сопротивления.
Лабораторная работа №10.
Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения.
Лабораторная работа №11.
Истечение воздуха из ресивера: докритический, критический режим течения
Лабораторная работа №12.
Исследование характеристик вентилятора (воздуходувки).
Лабораторная работа №13.
Исследование характеристик компрессора.
|
Потребляемая мощность, кВт |
1,1 |
|
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В частота, Гц |
220 50 |
|
Габаритные размеры, мм |
|
|
длина |
2200 |
|
ширина |
610 |
|
высота |
1650 |
|
масса, кг |
100 |
Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
