Типовой комплект учебного оборудования «Монтаж и ремонт систем канализации»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара

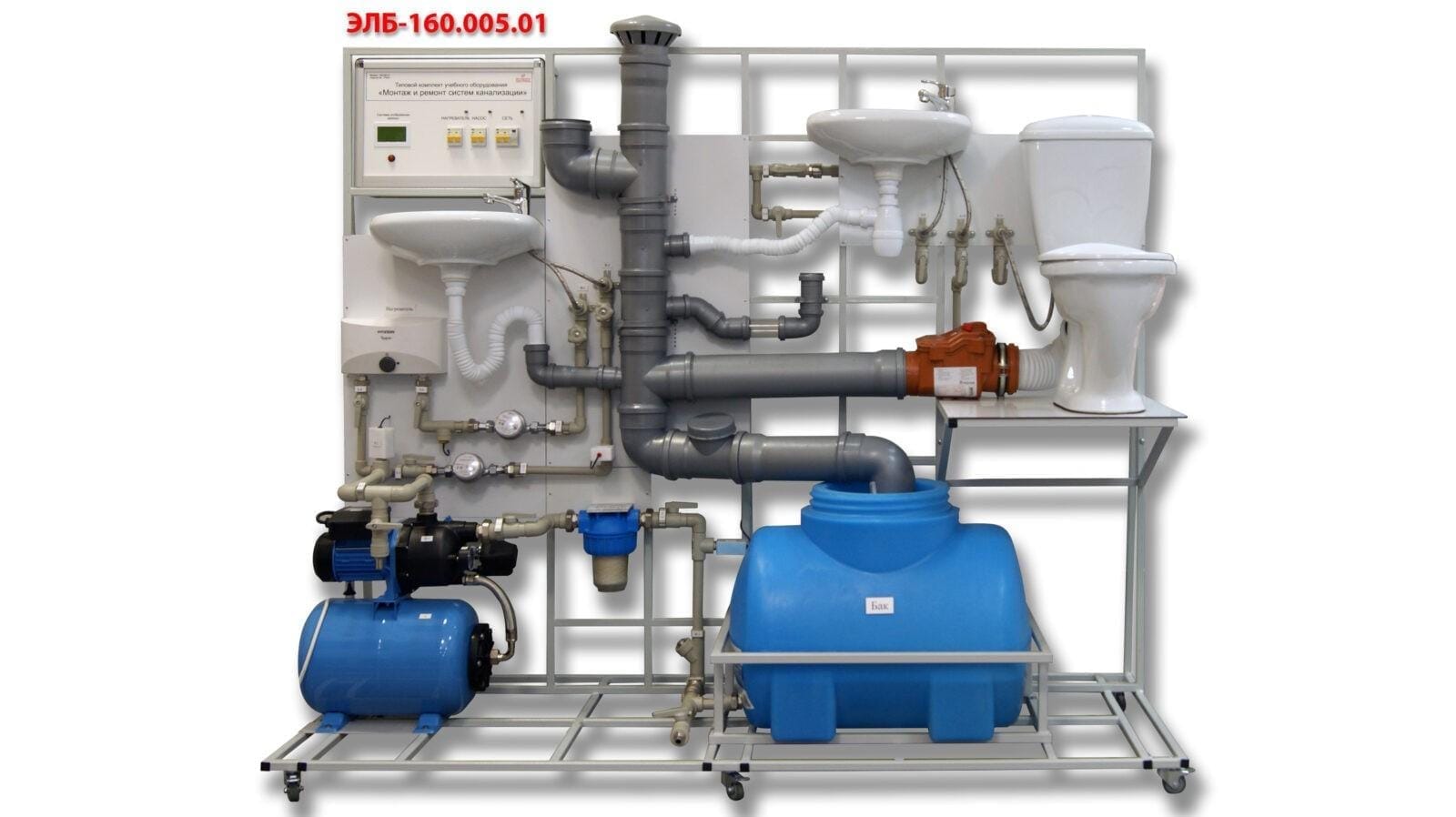

Комплекс предназначен для изучения технологии слива сточных вод, соединений, удовлетворяющих российскому стандарту. Используются элементы труб из полипропилена и поликарбоната для прослеживания течения сточных вод.
Основу стенда составляет металлическая рамная конструкция, покрытая металлопорошковой краской цвета «медный антик размытый» с лаковой защитой.
Задняя часть стенда представляет собой монтажную панель из двухкомпозитного пластика с нанесением цветной термопечати.
Состав учебного оборудования:
1. унитаз;
2. автономная насосная станция;
3. смесители кранов;
4. две раковины первого и второго этажа;
5. бак унитаза;
6. бак с чистой водой, а так же отводящая труба, главный коллектор;
7. сливная труба;
8. водяной счётчик воды;
9. проточный водонагреватель;
10. четыре датчика давления, главное одинарное соединение;
11. нижний канал;
12. уровень обратного фильтрационного давления;
13. разделяющий изгиб;
14. искривление трубы;
15. секция прогиба;
16. трубопровод к смесителям и сливному баку;
17. методическое пособие к лабораторным работам.
Также в состав стенда входит цифровая микропроцессорная система ЭЛБ-ЦМС-1, со следующими характеристиками:
- Высокопроизводительный маломощный 8-разрядный микроконтроллер AVR
- Прогрессивная RISC-архитектура
- Мощный набор из 131 инструкций
- 32 8-разрядных рабочих регистра общего назначения
- Производительность до 20 миллионов инструкций в секунду на частоте 20 МГц
- Встроенное 2-тактное умножающее устройство
- Энергонезависимые памяти программ и данных
- 32 кбайт внутрисистемно-самопрограммируемой флэш-памяти с износостойкостью 10 тысяч циклов записи/стирания
- Опциональный загрузочный сектор с раздельными битами защиты
- Блокировка программирования для защиты программы
Все измерения цифровой микропроцессорной системы выводятся на экран, со следующими характеристиками:
- Разрешение: 128x64
- Подсветка: Желто-зеленая
- Видимая область(мм): 71.7x38.7
- Тип стекла: STN Positive
- Контроллер: KS107/KS108
- температура рабочая.: -20-+70
- температура хранения.: -30-+80
- Угол зрения: 6
- Размер точки(мм): 0.44x0.44
1. унитаз;
2. автономная насосная станция;
3. смесители кранов;
4. две раковины первого и второго этажа;
5. бак унитаза;
6. бак с чистой водой, а так же отводящая труба, главный коллектор;
7. сливная труба;
8. водяной счётчик воды;
9. проточный водонагреватель;
10. четыре датчика давления, главное одинарное соединение;
11. нижний канал;
12. уровень обратного фильтрационного давления;
13. разделяющий изгиб;
14. искривление трубы;
15. секция прогиба;
16. трубопровод к смесителям и сливному баку;
17. методическое пособие к лабораторным работам.
Также в состав стенда входит цифровая микропроцессорная система ЭЛБ-ЦМС-1, со следующими характеристиками:
- Высокопроизводительный маломощный 8-разрядный микроконтроллер AVR
- Прогрессивная RISC-архитектура
- Мощный набор из 131 инструкций
- 32 8-разрядных рабочих регистра общего назначения
- Производительность до 20 миллионов инструкций в секунду на частоте 20 МГц
- Встроенное 2-тактное умножающее устройство
- Энергонезависимые памяти программ и данных
- 32 кбайт внутрисистемно-самопрограммируемой флэш-памяти с износостойкостью 10 тысяч циклов записи/стирания
- Опциональный загрузочный сектор с раздельными битами защиты
- Блокировка программирования для защиты программы
Все измерения цифровой микропроцессорной системы выводятся на экран, со следующими характеристиками:
- Разрешение: 128x64
- Подсветка: Желто-зеленая
- Видимая область(мм): 71.7x38.7
- Тип стекла: STN Positive
- Контроллер: KS107/KS108
- температура рабочая.: -20-+70
- температура хранения.: -30-+80
- Угол зрения: 6
- Размер точки(мм): 0.44x0.44
Перечень лабораторных работ:
1. Отработка практических навыков по монтажу и демонтажу систем канализации, их ремонту.
2. Изучение системы: подводящая труба — отводящая труба — сливная труба.
3. Изучение водопроводной арматуры, различных видов водопроводных соединений.
4. Изучение работы насосного агрегата и его влияние на давление в сети водоснабжения.
1. Отработка практических навыков по монтажу и демонтажу систем канализации, их ремонту.
2. Изучение системы: подводящая труба — отводящая труба — сливная труба.
3. Изучение водопроводной арматуры, различных видов водопроводных соединений.
4. Изучение работы насосного агрегата и его влияние на давление в сети водоснабжения.
Габаритные размеры, мм, не более 2000х1700х800
Предельное давление, атм 3,5
Электропитание от сети переменного тока:
- напряжением, В 220 ± 22
- частотой, Гц 50 ± 0,4
Потребляемая мощность, кВт 3,5
Масса, кг, не более 120
Предельное давление, атм 3,5
Электропитание от сети переменного тока:
- напряжением, В 220 ± 22
- частотой, Гц 50 ± 0,4
Потребляемая мощность, кВт 3,5
Масса, кг, не более 120
Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
