Стендовое исполнение, компьютерная версия
Учебный стенд используется для исследования течения жидкости (вода): исследование потерь давления (напора) при течении через местные сопротивления и по длине, измерение расхода жидкости с помощью расходомера.
В стенде используется замкнутый поток жидкости (вода).
Предназначен для проведения 7 лабораторных работ группой 2–3 человека.

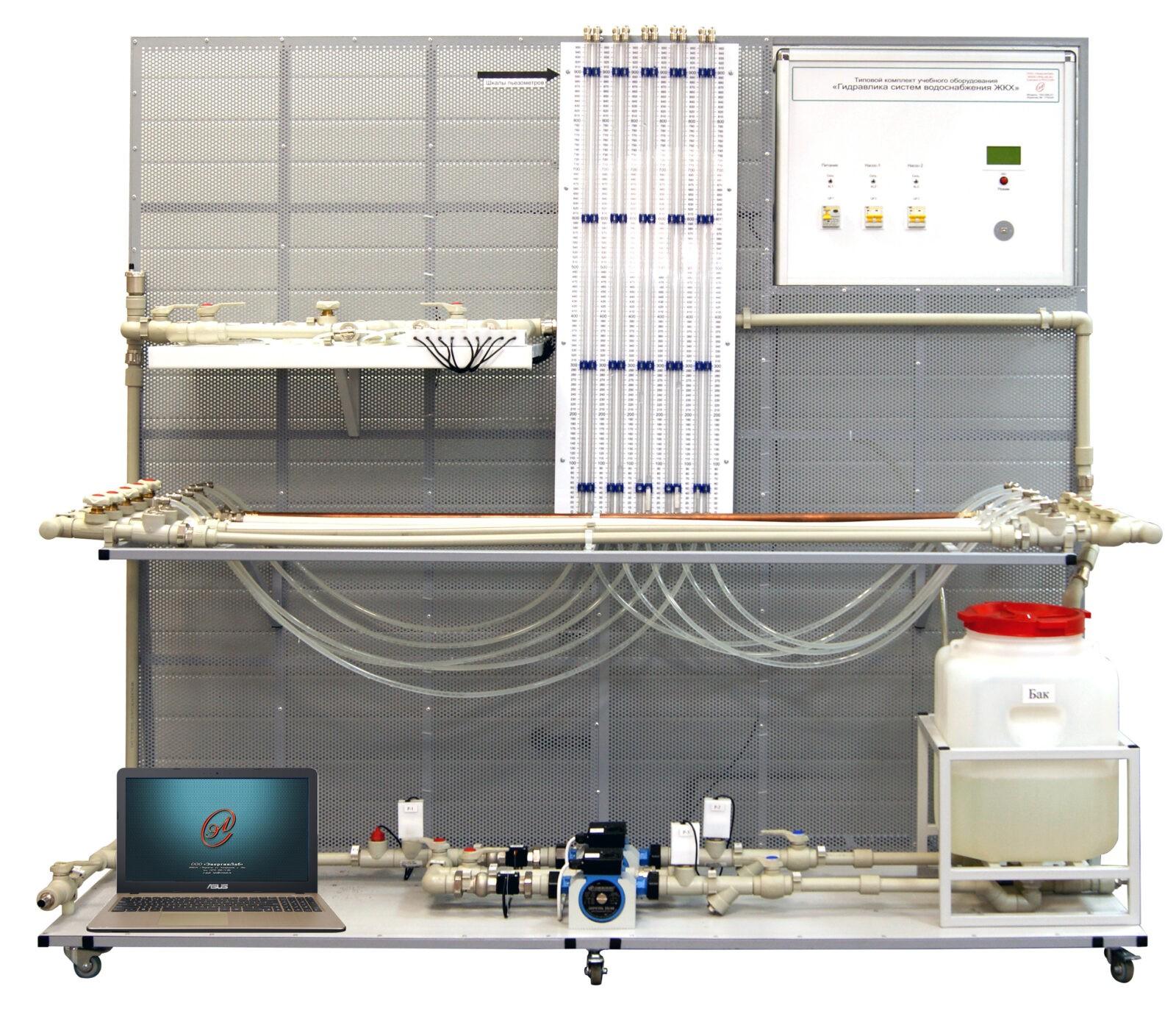

Типовой комплект учебного оборудования «Гидравлика систем водоснабжения ЖКХ»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
1) гидравлический бак;
2) насосы;
3) исследуемые трубопроводы промышленных систем водоснабжения различных типов (полипропиленовые, металлопластиковые, металлические);
4) арматура систем водоснабжения:
- краны и вентили управления;
- пьезометрические трубки;
5) датчики давления (не менее 10шт.);
6) микропроцессорная система;
Назначение: предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.
Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение);
- обрабатывать и передавать измеренные величины;
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты базовой платформы, с помощью внешних контактов в количестве 62 шт.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена.
7) учебный регулятор температуры с возможностью плавного регулирования расхода в зависимости от температуры с помощью микропроцессора;
Все измерения цифровой микропроцессорной системы выводятся на ЖК-дисплей, со следующими характеристиками:
8) датчик расхода;
Состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал.
9) ноутбук;
10) программное обеспечение ELAB;
11) методические рекомендации по выполнению лабораторных работ;
12) мультимедийная методика, которая представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов;
13) комплект соединительных проводов и шнуров;
14) паспорт;
15) гарантийный талон.
2) насосы;
3) исследуемые трубопроводы промышленных систем водоснабжения различных типов (полипропиленовые, металлопластиковые, металлические);
4) арматура систем водоснабжения:
- краны и вентили управления;
- пьезометрические трубки;
5) датчики давления (не менее 10шт.);
6) микропроцессорная система;
Назначение: предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.
Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение);
- обрабатывать и передавать измеренные величины;
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты базовой платформы, с помощью внешних контактов в количестве 62 шт.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена.
7) учебный регулятор температуры с возможностью плавного регулирования расхода в зависимости от температуры с помощью микропроцессора;
Все измерения цифровой микропроцессорной системы выводятся на ЖК-дисплей, со следующими характеристиками:
8) датчик расхода;
Состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал.
9) ноутбук;
10) программное обеспечение ELAB;
11) методические рекомендации по выполнению лабораторных работ;
12) мультимедийная методика, которая представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов;
13) комплект соединительных проводов и шнуров;
14) паспорт;
15) гарантийный талон.
1) исследование характеристик трубопроводов различных типов и диаметров. Сопоставление потерь напора при равных расходах.
2) исследование потерь давления (напора) при течении через местное сопротивление в виде тройника. Определение коэффициента гидравлического сопротивления.
3) исследование потерь давления (напора) при течении через местное сопротивление в виде отвода. Определение коэффициента гидравлического сопротивления.
4) исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы. Определение коэффициента гидравлического сопротивления.
5) исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки. Определение коэффициента гидравлического сопротивления регулирующего устройства.
6) исследование потерь давления (напора) при течении через местное сопротивление в виде вентиля. Определение коэффициента гидравлического сопротивления регулирующего устройства.
7) определение напорных характеристик насоса.
2) исследование потерь давления (напора) при течении через местное сопротивление в виде тройника. Определение коэффициента гидравлического сопротивления.
3) исследование потерь давления (напора) при течении через местное сопротивление в виде отвода. Определение коэффициента гидравлического сопротивления.
4) исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы. Определение коэффициента гидравлического сопротивления.
5) исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки. Определение коэффициента гидравлического сопротивления регулирующего устройства.
6) исследование потерь давления (напора) при течении через местное сопротивление в виде вентиля. Определение коэффициента гидравлического сопротивления регулирующего устройства.
7) определение напорных характеристик насоса.
|
Размеры стенда: |
2000х1800х800 мм |
|
Электропитание от сети переменного тока — напряжением, В — частотой, Гц |
220 ± 22 50 ± 0,4 |
Типовой комплект учебного оборудования «Гидравлика систем водоснабжения ЖКХ» от компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» доставит Типовой комплект учебного оборудования «Гидравлика систем водоснабжения ЖКХ», произведет его пуско-наладку (если это необходимо), обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепежи и т.д.) для обеспечения данного требования.
Учебное оборудование, стенды, тренажеры соответствуют действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
