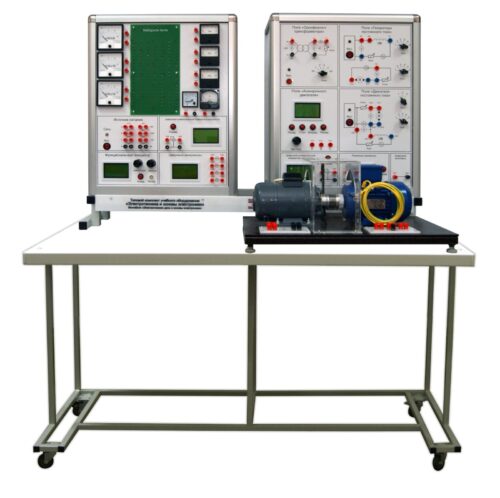

Учебный комплект лабораторного оборудования «Электротехника и основы электроники»

Учебный комплект лабораторного оборудования «Электротехника и основы электроники»
Модель: ЭЛБ-241.012.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Исполнение стендовое ручное минимодульное, 2 моноблока.

Учебный лабораторный стенд «Электротехника и основы электроники», предназначен для проведения лабораторно-практических занятий по электромеханике, электрическим цепям и электроники в высших, средних и начальных профессиональных учебных заведениях, учебных центрах повышения квалификации.

Лабораторно-практические занятия на данном учебном стенде позволяют охватить следующие разделы курсов «Электрические цепи», «Физические основы электроники», «Электромеханика».

Наименование

Количество, шт.

1

Моноблок «Электрические цепи и основы электроники»

1

2

Моноблок «Электромеханика»

1

3

Комплект минимодулей

1

4

Электромашинный агрегат

1

5

Цифровой фототахометр

1

6

Лабораторный стол

1

7

Комплект силовых кабелей и соединительных проводов

1

8

Методические указания к проведению лабораторных работ (3 шт.) на диске

1

9

Техническое описание стенда (на диске)

1

10

Сертификат ИСО

1

Электрические цепи постоянного и переменного токов:
1.    Электроизмерительные приборы и измерения.
2.    Простейшие линейные электрические цепи постоянного тока.
3.    Исследование режимов работы линейных цепей постоянного тока с двумя источниками питания.
4.    Нелинейная цепь постоянного тока с последовательным соединением элементов.
5.    Разветвленная нелинейная электрическая цепь постоянного тока.
6.    Экспериментальное определение параметров элементов цепей переменного тока.
7.    Электрическая цепь переменного тока с последовательным соединением элементов.
8.    Электрическая цепь переменного тока с параллельным соединением элементов. Повышение коэффициента мощности.
9.    Трехфазная электрическая цепь при соединении потребителей по схеме «звезда».
10.    Трехфазная электрическая цепь при соединении потребителей по схеме «треугольник».
11.    Нелинейная цепь переменного тока.
12.    Переходные процессы в R–L и R–C цепи.
13.    Разряд конденсатора С на цепь R–L.
14.    Однофазный трансформатор.
Электроника:
1.    Исследование диодов.
2.    Исследование биполярного транзистора.
3.    Исследование усилительного каскада на биполярном транзисторе.
4.    Исследование работы биполярного транзистора в ключевом режиме при различных видах нагрузки.
5.    Исследование полевого транзистора.
6.    Исследование усилительного каскада на полевом транзисторе.
7.    Исследование работы полевого транзистора в ключевом режиме при различных видах нагрузки.
8.    Исследование тиристоров.
9.    Исследование самовосстанавливающегося предохранителя.
10.    Исследование инвертирующего и неинвертирующего усилителя.
11.    Исследование интегратора и активного фильтра.
12.    Исследование компараторов.
13.    Исследование мультивибраторов.
14.    Исследование цифровых интегральных микросхем.
15.    Исследование однополупериодного неуправляемого выпрямителя.
16.    Исследование однополупериодного управляемого выпрямителя.
17.    Исследование однофазной мостовой схемы выпрямления.
18.    Исследование трехфазных схем выпрямления.
19.    Исследование сглаживающих фильтров.
20.    Исследование параметрического стабилизатора напряжения.
21.    Исследование понижающего преобразователя постоянного напряжения.
Электромеханика:
1.    Однофазный трансформатор.
2.    Управление трехфазным асинхронным двигателем.
3.    Испытание двигателя постоянного тока.
Испытание генератора постоянного тока.
– Электропитание от сети, В 220
– Частота питающего напряжения, Гц 50
– Потребляемая мощность, ВА 240
– Габаритные размеры (ШхВхГ), мм 1070х1400х650
– Масса, кг 70
– Диапазон рабочих температур, °С +10 - +35
– Влажность, % 80
+

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
